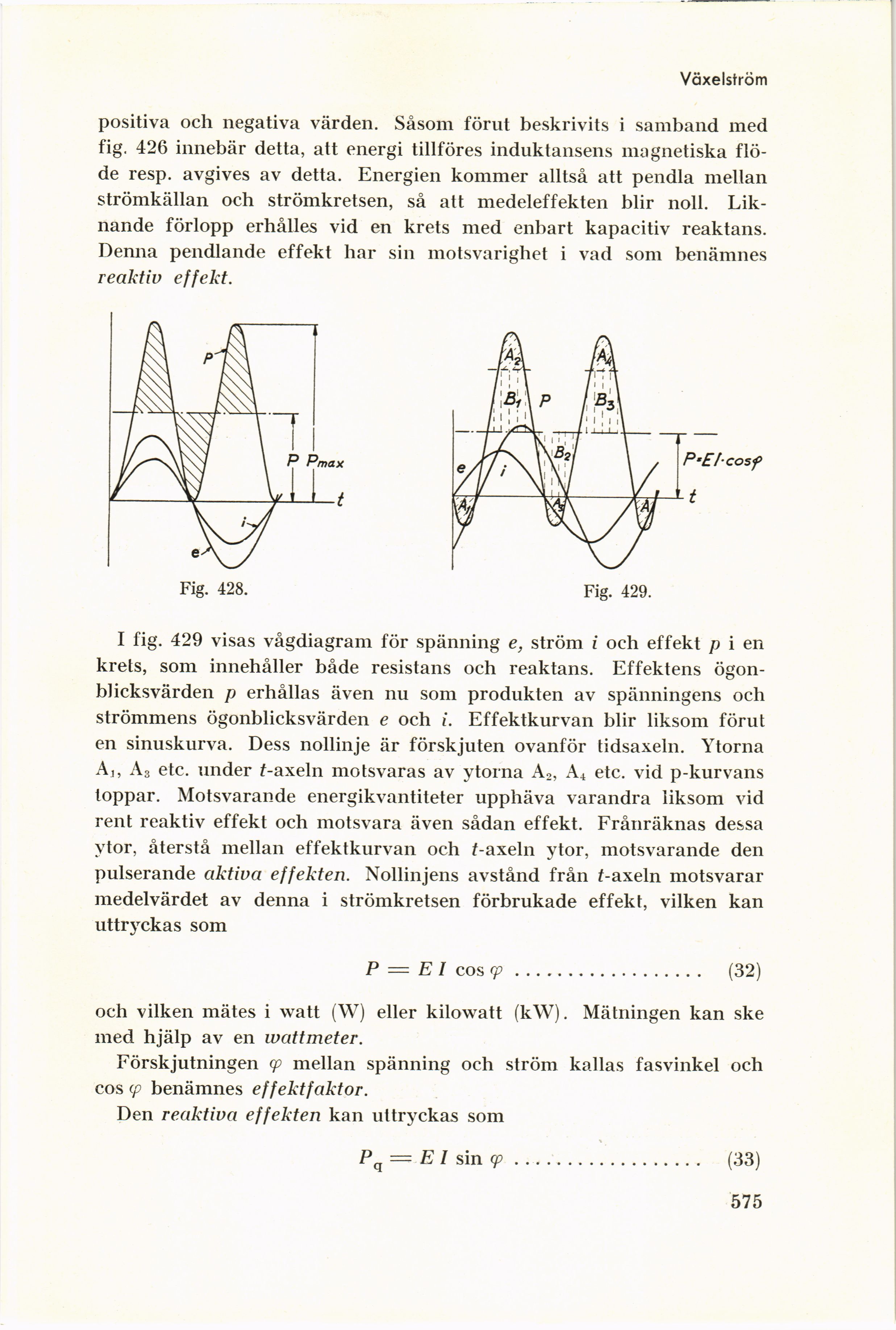

Växelström
positiva och negativa värden. Såsom förut beskrivits i samband med
fig. 426 innebär detta, att energi tillföres induktansens magnetiska
flöde resp, avgives av detta. Energien kommer alltså att pendla mellan
strömkällan och strömkretsen, så att medeleffekten blir noll.
Liknande förlopp erhålles vid en krets med enbart kapacitiv reaktans.
Denna pendlande effekt har sin motsvarighet i vad som benämnes
reaktiv effekt.
Fig. 428. Fig. 429.
I fig. 429 visas vågdiagram för spänning e, ström i och effekt p i en
krets, som innehåller både resistans och reaktans. Effektens
ögonblicksvärden p erhållas även nu som produkten av spänningens och
strömmens ögonblicksvärden e och i. Effektkurvan blir liksom förut
en sinuskurva. Dess nollinje är förskjuten ovanför tidsaxeln. Ytorna
Ai, A3 etc. under f-axeln motsvaras av ytorna A2, A4 etc. vid p-kurvans
toppar. Motsvarande energikvantiteter upphäva varandra liksom vid
rent reaktiv effekt och motsvara även sådan effekt. Frånräknas dessa
ytor, återstå mellan effektkurvan och f-axeln ytor, motsvarande den
pulserande aktiva effekten. Nollinjens avstånd från t-axeln motsvarar
medelvärdet av denna i strömkretsen förbrukade effekt, vilken kan
uttryckas som
P — El cos (p.......................
(32)
och vilken mätes i watt (W) eller kilowatt (kW). Mätningen kan ske
med hjälp av en ivattmeter.
Förskjutningen cp mellan spänning och ström kallas fasvinkel och
cos cp benämnes effektfaktor.
Den reaktiva effekten kan uttryckas som
Pq — E I sin <p.........................
(33)
575
