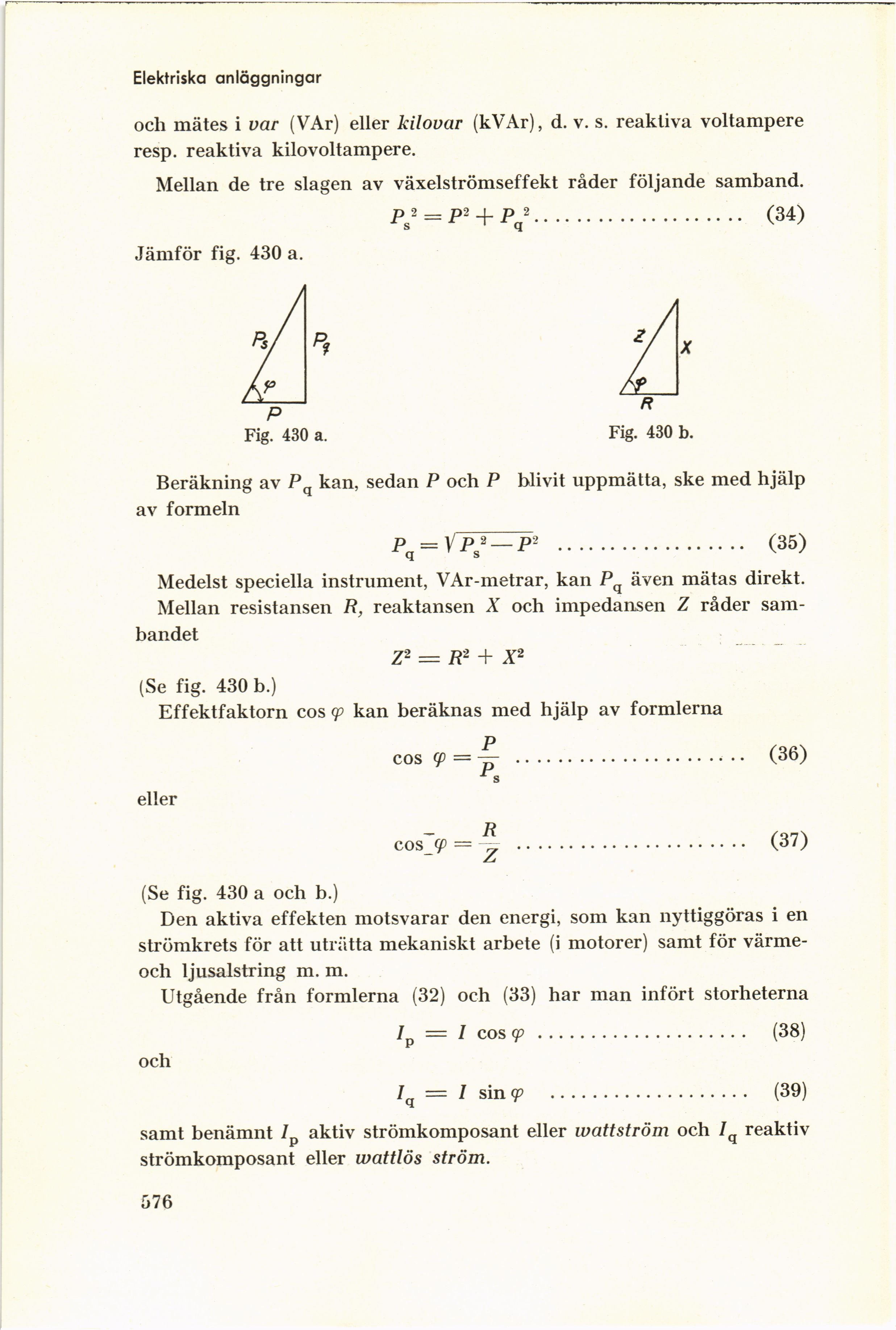

Elektriska anläggningar
och mätes i var (VAr) eller kilovar (kVAr), d. v. s. reaktiva voltampere
resp, reaktiva kilovoltampere.
Mellan de tre slagen av växelströmseffekt råder följande samband.
p! = p« + p>........................ (34)
Jämför fig. 430 a.
Fig. 430 a. Fig. 430 b.
Beräkning av P^ kan, sedan P och P blivit uppmätta, ske med hjälp
av formeln
P = ^P* — P> .......................... (35)
M a
Medelst speciella instrument, VAr-metrar, kan P^ även mätas direkt.
Mellan resistansen R, reaktansen X och impedansen Z råder
sambandet
Z2 = R2 + X2
(Se fig. 430 b.)
Effektfaktorn cos (p kan beräknas med hjälp av formlerna
cos (p = -p" ............................ (36)
eller
cosjp — .......................... (37)
(Se fig. 430 a och b.)
Den aktiva effekten motsvarar den energi, som kan nyttiggöras i en
strömkrets för att uträtta mekaniskt arbete (i motorer) samt för
värme-och ljusalstring m. m.
Utgående från formlerna (32) och (33) har man infört storheterna
och
Ip = I cos 92 ................................ (38)
1^ = 1 sin (p ................................ (39)
samt benämnt Ip aktiv strömkomposant eller ivattström och 1^ reaktiv
strömkomposant eller ivattlös ström.
576
