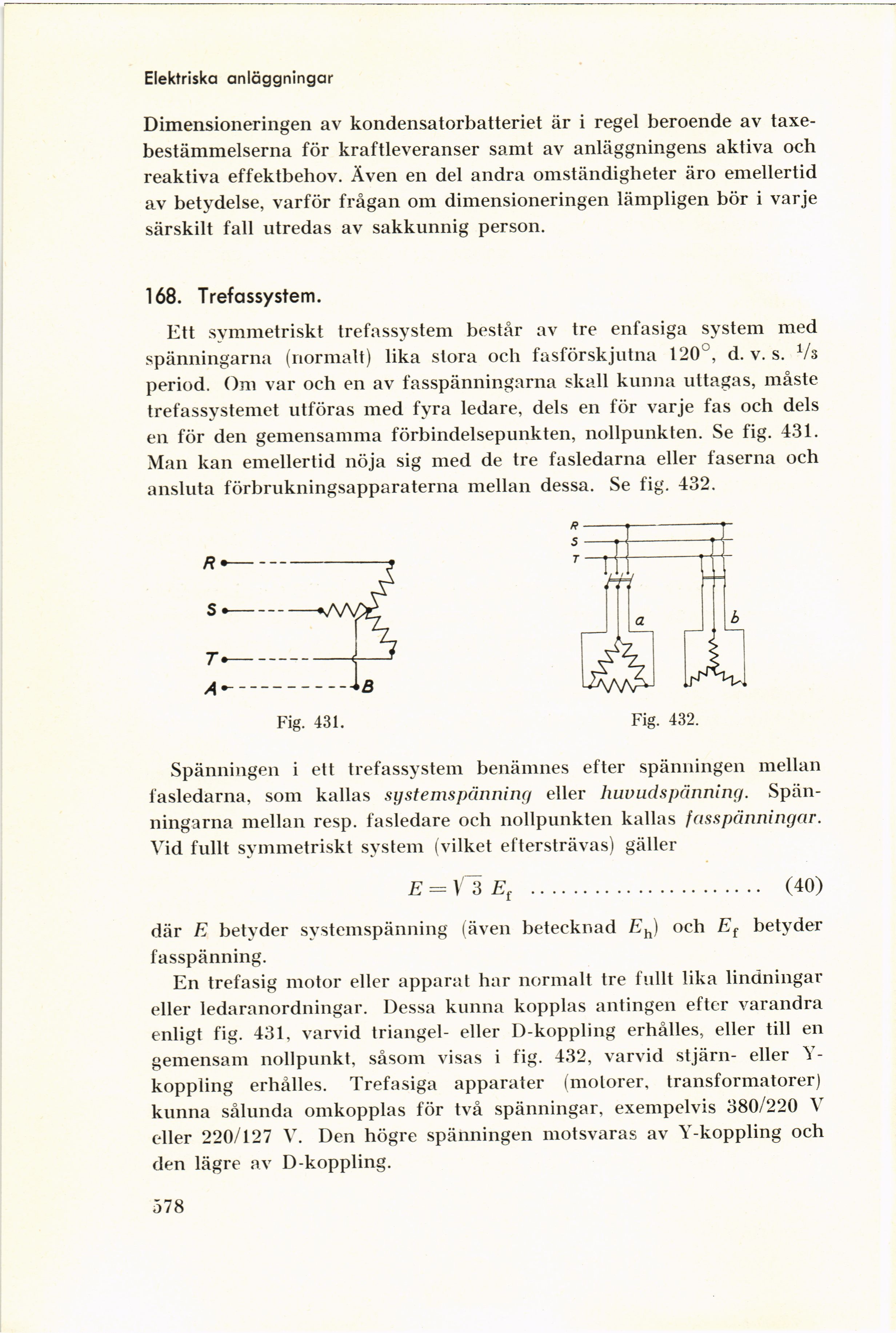

Elektriska anläggningar
Dimensioneringen av kondensatorbatteriet är i regel beroende av
taxe-bestämmelserna för kraftleveranser samt av anläggningens aktiva och
reaktiva effektbehov. Även en del andra omständigheter äro emellertid
av betydelse, varför frågan om dimensioneringen lämpligen bör i varje
särskilt fall utredas av sakkunnig person.
168. Trefassystem.
Ett symmetriskt trefassystem består av tre enfasiga system med
spänningarna (normalt) lika stora och fasförskjutna 120°, d. v. s. Vs
period. Om var och en av fasspänningarna skall kunna uttagas, måste
trefassystemet utföras med fyra ledare, dels en för varje fas och dels
en för den gemensamma förbindelsepunkten, nollpunkten. Se fig. 431.
Man kan emellertid nöja sig med de tre fasledarna eller faserna och
ansluta förbrukningsapparaterna mellan dessa. Se fig. 432.
Fig. 431.
Fig. 432.
Spänningen i ett trefassystem benämnes efter spänningen mellan
fasledarna, som kallas systemspänning eller huvudspänning.
Spänningarna mellan resp, fasledare och nollpunkten kallas fasspänningar.
Vid fullt symmetriskt system (vilket eftersträvas) gäller
E = V 3 E{
(40)
där E betyder systemspänning (även betecknad Eh) och E{ betyder
fasspänning.
En trefasig motor eller apparat har normalt tre fullt lika lindningar
eller ledaranordningar. Dessa kunna kopplas antingen efter varandra
enligt fig. 431, varvid triangel- eller D-koppling erhålles, eller till en
gemensam nollpunkt, såsom visas i fig. 432, varvid stjärn- eller
Y-koppling erhålles. Trefasiga apparater (motorer, transformatorer)
kunna sålunda omkopplas för två spänningar, exempelvis 380/220 V
eller 220/127 V. Den högre spänningen motsvaras av Y-koppling och
den lägre av D-koppling.
578
