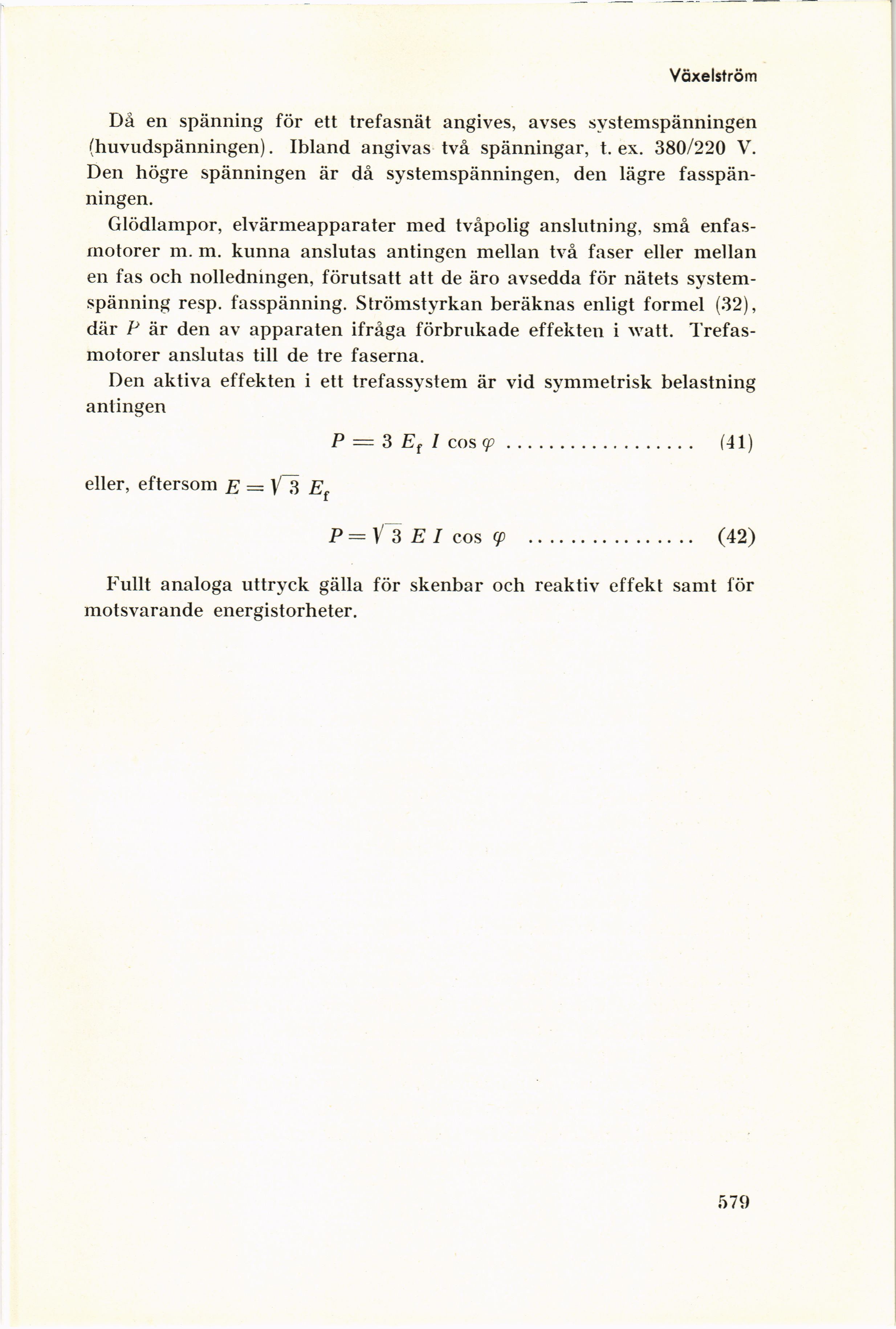

Full resolution (JPEG) - On this page / på denna sida - Elektriska anläggningar - Växelström, av Martin Lindmark - 168. Trefassystem
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Växelström
Då en spänning för ett trefasnät angives, avses systemspänningen
(huvudspänningen). Ibland angivas två spänningar, t. ex. 380/220 V.
Den högre spänningen är då systemspänningen, den lägre
fasspänningen.
Glödlampor, elvärmeapparater med tvåpolig anslutning, små
enfas-motorer m. m. kunna anslutas antingen mellan två faser eller mellan
en fas och nolledningen, förutsatt att de äro avsedda för nätets
systemspänning resp, fasspänning. Strömstyrkan beräknas enligt formel (32),
där P är den av apparaten ifråga förbrukade effekten i watt.
Trefas-motorer anslutas till de tre faserna.
Den aktiva effekten i ett trefassystem är vid symmetrisk belastning
antingen
P = 3 E{ I cos cp....................... (41)
eller, eftersom E = V 3 Ef
P = O E I cos (p ....................... (42)
Fullt analoga uttryck gälla för skenbar och reaktiv effekt samt för
motsvarande energistorheter.
579
