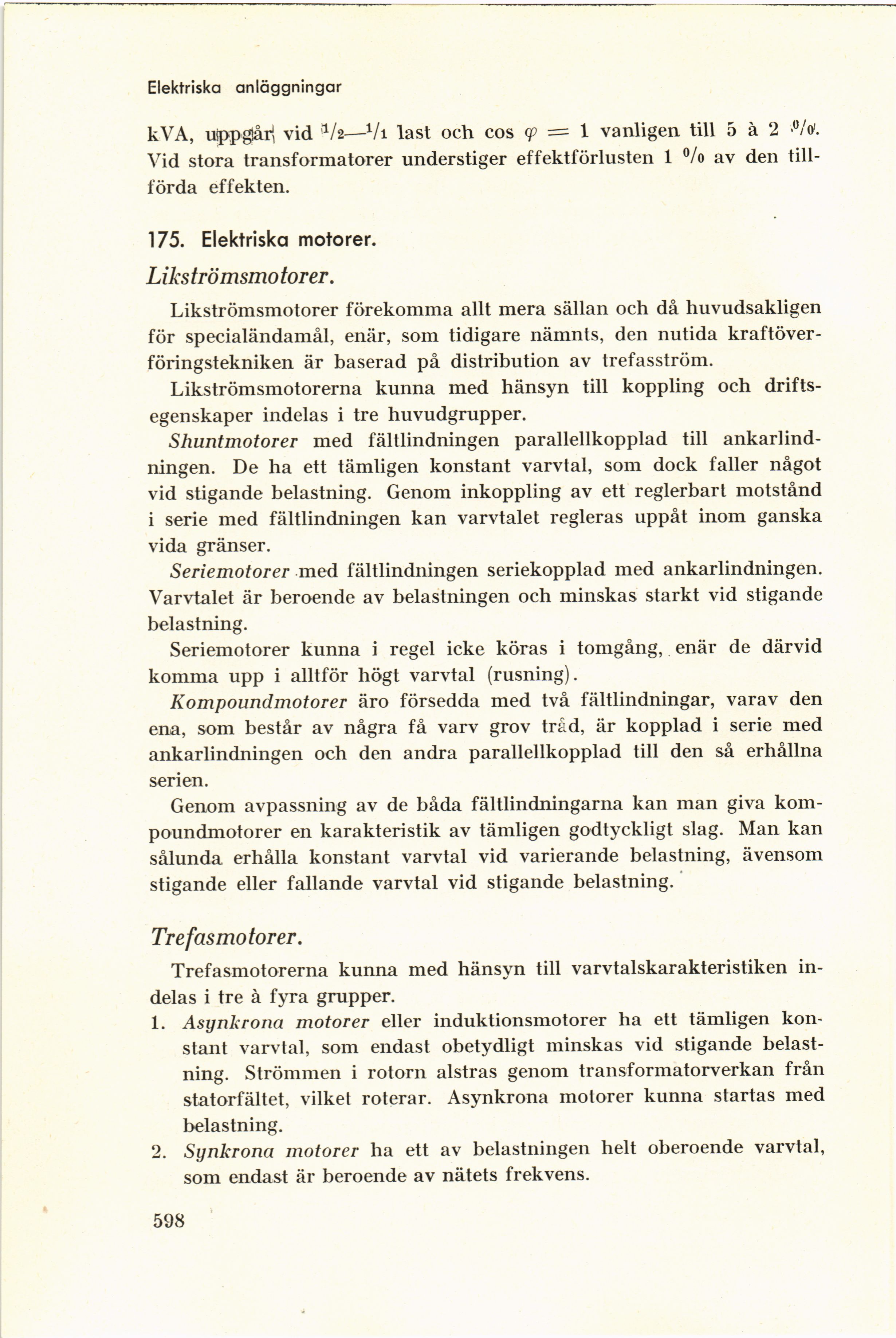

Elektriska anläggningar
k VA, uppgår vid ’Va-—Vi last och cos = 1 vanligen till 5 å 2 Vo1.
Vid stora transformatorer understiger effektförlusten 1 °/o av den
tillförda effekten.
175. Elektriska motorer.
Likströmsmotorer.
Likströmsmotorer förekomma allt mera sällan och då huvudsakligen
för specialändamål, enär, som tidigare nämnts, den nutida
kraftöver-föringstekniken är baserad på distribution av trefasström.
Likströmsmotorerna kunna med hänsyn till koppling och
driftsegenskaper indelas i tre huvudgrupper.
Shuntmotorer med fältlindningen parallellkopplad till
ankariind-ningen. De ha ett tämligen konstant varvtal, som dock faller något
vid stigande belastning. Genom inkoppling av ett reglerbart motstånd
i serie med fältlindningen kan varvtalet regleras uppåt inom ganska
vida gränser.
Seriemotorer med fältlindningen seriekopplad med ankarlindningen.
Varvtalet är beroende av belastningen och minskas starkt vid stigande
belastning.
Seriemotorer kunna i regel icke köras i tomgång, enär de därvid
komma upp i alltför högt varvtal (rusning).
Kompoundmotorer äro försedda med två fältlindningar, varav den
ena, som består av några få varv grov tråd, är kopplad i serie med
ankarlindningen och den andra parallellkopplad till den så erhållna
serien.
Genom avpassning av de båda fältlindningarna kan man giva
kompoundmotorer en karakteristik av tämligen godtyckligt slag. Man kan
sålunda erhålla konstant varvtal vid varierande belastning, ävensom
stigande eller fallande varvtal vid stigande belastning.
Trefasmotorer.
Trefasmotorerna kunna med hänsyn till varvtalskarakteristiken
indelas i tre å fyra grupper.
1. Asynkrona motorer eller induktionsmotorer ha ett tämligen
konstant varvtal, som endast obetydligt minskas vid stigande
belastning. Strömmen i rotorn alstras genom transformatorverkan från
statorfältet, vilket roterar. Asynkrona motorer kunna startas med
belastning.
2. Synkrona motorer ha ett av belastningen helt oberoende varvtal,
som endast är beroende av nätets frekvens.
598
