Transportanordningar i verkstäder
och hopläggning av formflaskor, montering av maskiner, uppspänning
av arbetsstycken m. m. Manövrering av normala hastigheten och
finregleringen kan ske med nedhängande linor eller med
tryckknapps-dosor, en för vardera hastigheten.
De flesta tillverkare av elektriska lyftblock serietillverka dessa i ett
relativt litet antal grundtyper. Genom mindre ändringar betr, linornas
anordning, upphängningsorganens utformning m. m. erhålles dock ett
stort antal varianter, anpassade för de flesta ändamål. Samtidigt
möjliggör serietillverkningen ett genomtänkt och gediget utförande till
relativt låga priser.
185. Lyftkranar.
Trav er skr anar.
Genom att förse den balk eller de balkar, som uppbära en telfervagn
eller löpvagn, med hjul och åkmaskineri erhålles en traverskran eller
löpkran. Denna krantyp kan således användas för såväl lyftning som
transport i olika riktningar och utgör universalverktyget för
transporter inom de flesta verkstäder.

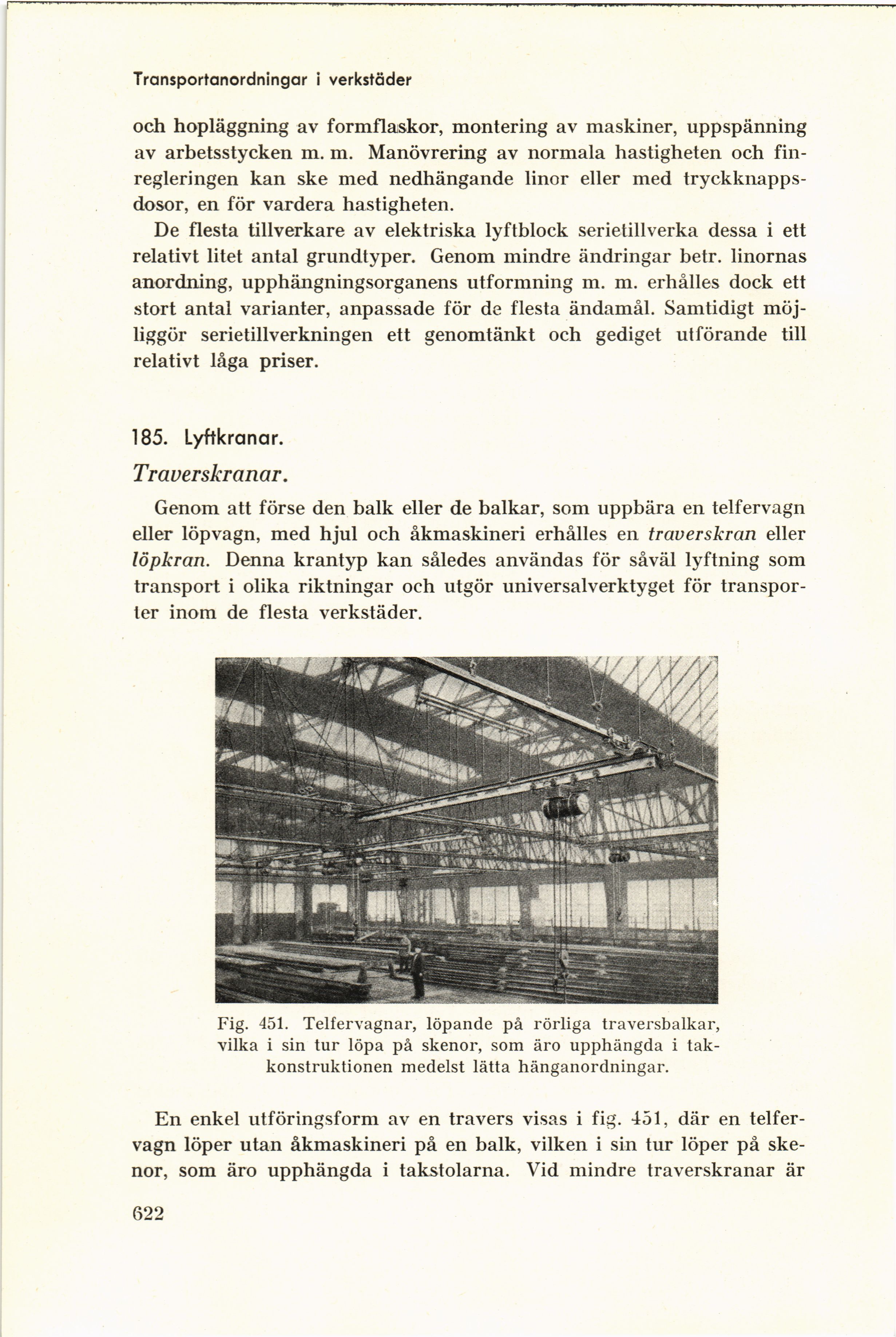

Fig. 451. Telfervagnar, löpande på rörliga traversbalkar,
vilka i sin tur löpa på skenor, som äro upphängda i
takkonstruktionen medelst lätta hänganordningar.
En enkel utföringsform av en travers visas i fig. 451, där en
telfervagn löper utan åkmaskineri på en balk, vilken i sin tur löper på
skenor, som äro upphängda i takstolarna. Vid mindre traverskranar är
622
