Intermittent arbetande transportanordningar

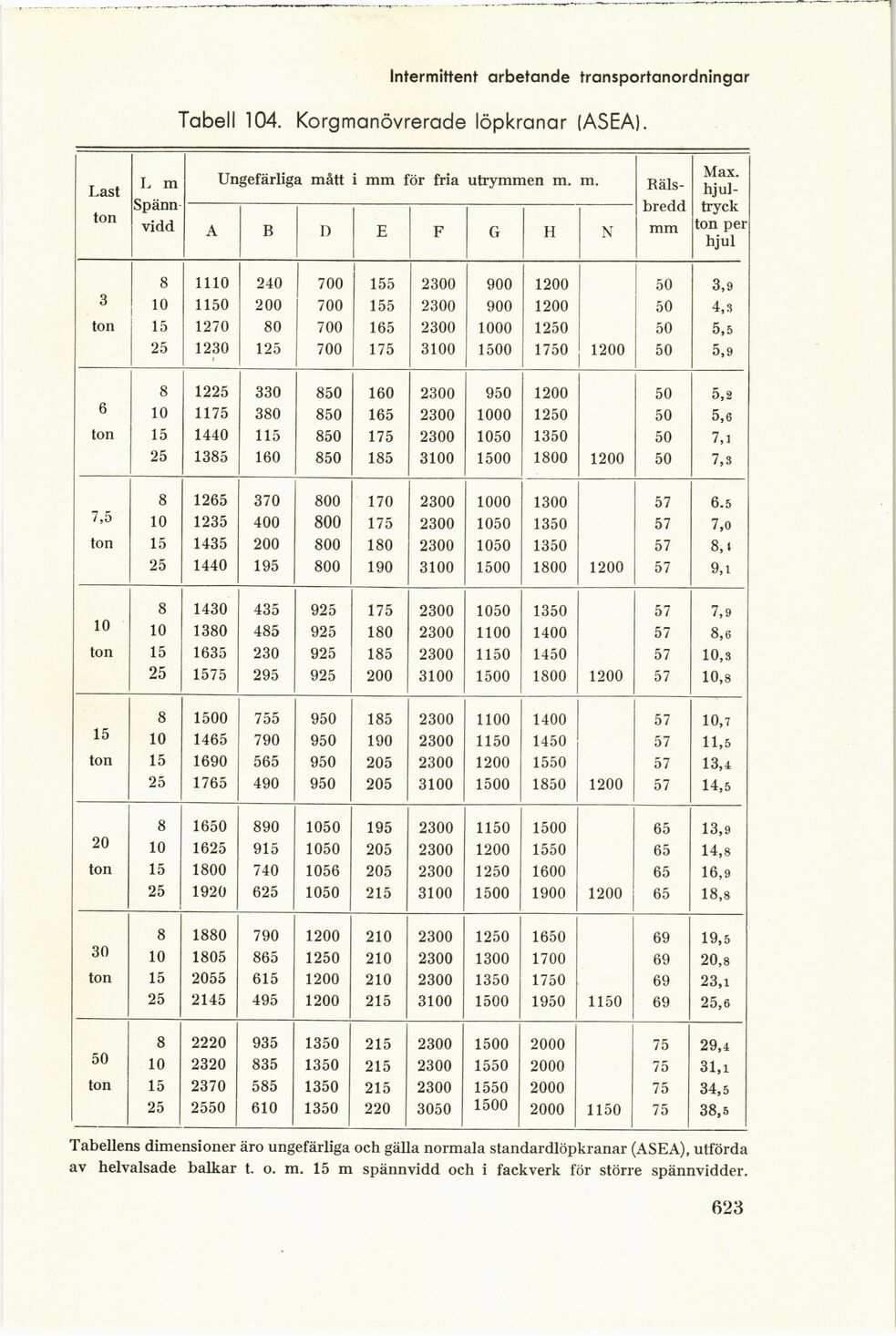

Tabell 104. Korgmanövrerade löpkranar (ASEA).
Last ton L m Spänn vidd Ungefärliga mått i mm för fria utrymmen m. m. [-Rälsbredd-] {+Räls- bredd+} mm Max.
hjul-tryck ton per hjul
A B D E F G H N
3 ton 8 1110 240 700 155 2300 900 1200 50 3,9
10 1150 200 700 155 2300 900 1200 50 4,3
15 1270 80 700 165 2300 1000 1250 50 5,5
25 1230 125 700 175 3100 1500 1750 1200 50 5,9
6 ton 8 1225 330 850 160 2300 950 1200 50 5,2
10 1175 380 850 165 2300 1000 1250 50 5,6
15 1440 115 850 175 2300 1050 1350 50 7,1
25 1385 160 850 185 3100 1500 1800 1200 50 7,3
7,5 ton 8 1265 370 800 170 2300 1000 1300 57 6.5
10 1235 400 800 175 2300 1050 1350 57 7,0
15 1435 200 800 180 2300 1050 1350 57 8,i
25 1440 195 800 190 3100 1500 1800 1200 57 9,1
10 ton 8 1430 435 925 175 2300 1050 1350 57 7,9
10 1380 485 925 180 2300 1100 1400 57 8,6
15 1635 230 925 185 2300 1150 1450 57 10,3
25 1575 295 925 200 3100 1500 1800 1200 57 10,8
15 ton 8 1500 755 950 185 2300 1100 1400 57 10,7
10 1465 790 950 190 2300 1150 1450 57 11,5
15 1690 565 950 205 2300 1200 1550 57 13,4
25 1765 490 950 205 3100 1500 1850 1200 57 14,5
20 ton 8 1650 890 1050 195 2300 1150 1500 65 13,9
10 1625 915 1050 205 2300 1200 1550 65 14,8
15 1800 740 1056 205 2300 1250 1600 65 16,9
25 1920 625 1050 215 3100 1500 1900 1200 65 18,8
30 ton 8 1880 790 1200 210 2300 1250 1650 69 19,5
10 1805 865 1250 210 2300 1300 1700 69 20,8
15 2055 615 1200 210 2300 1350 1750 69 23,1
25 2145 495 1200 215 3100 1500 1950 1150 69 25,6
50 ton 8 2220 935 1350 215 2300 1500 2000 75 29,4
10 2320 835 1350 215 2300 1550 2000 75 31,1
15 2370 585 1350 215 2300 1550 2000 75 34,5
25 2550 610 1350 220 3050 1500 2000 1150 75 38,5
Tabellens dimensioner äro ungefärliga och gälla normala standardlöpkranar (ASEA), utförda
av helvalsade balkar t. o. m. 15 m spännvidd och i fackverk för större spännvidder.
623
