Transportanordningar i verkstäder
det vanligt, att lyftmaskineriet och kranens åkmaskineri äro elektriskt
drivna, under det att löpvagnens i regel lättgående åkmaskineri drives
för hand medelst kedja och haspelhjul. Vid större traverser drives
även löpvagnens åkmaskineri elektriskt. Traversen får då tre motorer,
som arbeta oberoende av varandra.

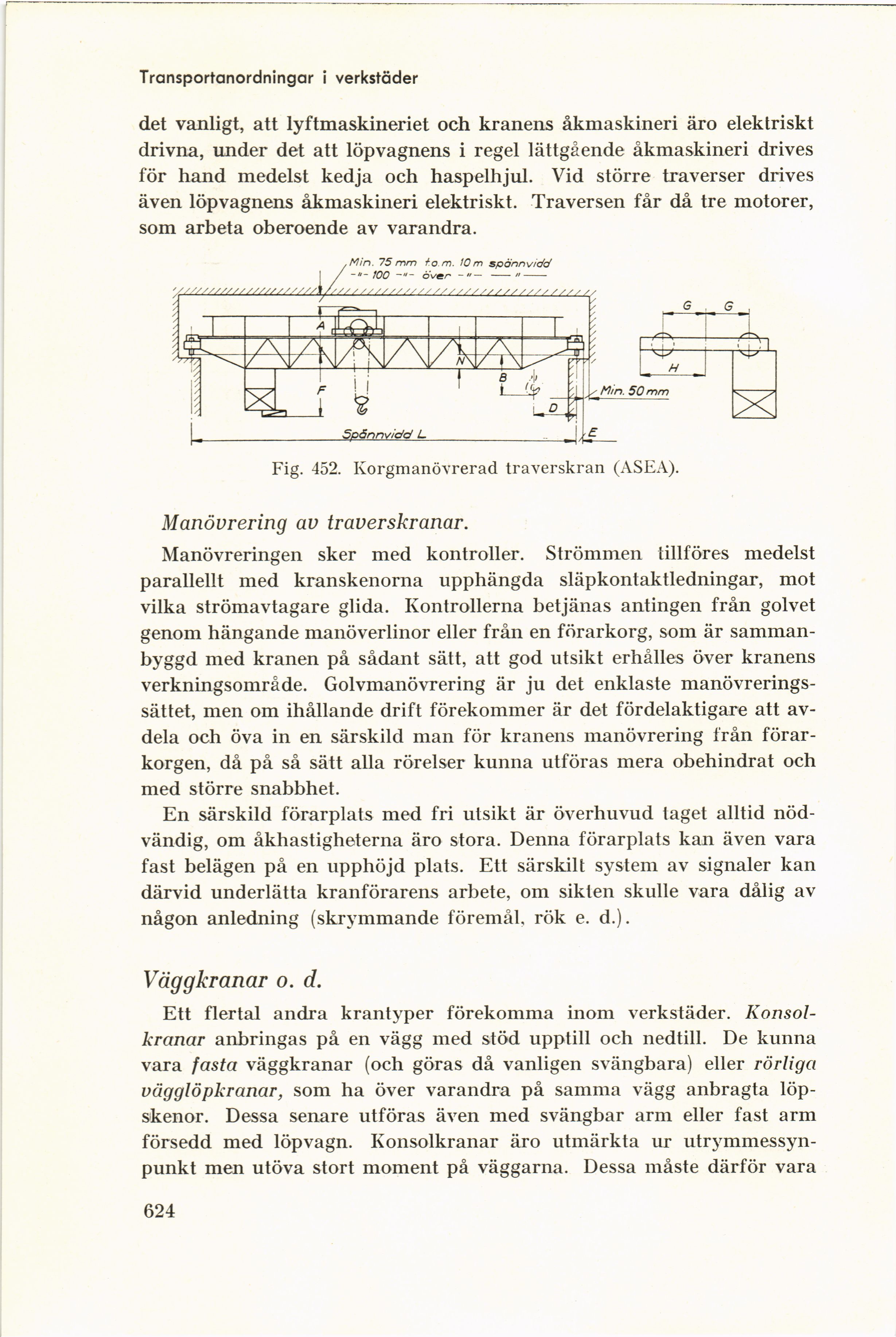

Fig. 452. Korgmanövrerad traverskran (ASEA).
Manövrering av traverskranar.
Manövreringen sker med kontroller. Strömmen tillföres medelst
parallellt med kranskenorna upphängda släpkontaktledningar, mot
vilka strömavtagare glida. Kontrollerna betjänas antingen från golvet
genom hängande manöverlinor eller från en förarkorg, som är
sammanbyggd med kranen på sådant sätt, att god utsikt erhålles över kranens
verkningsområde. Golvmanövrering är ju det enklaste
manövrerings-sättet, men om ihållande drift förekommer är det fördelaktigare att
avdela och öva in en särskild man för kranens manövrering från
förar-korgen, då på så sätt alla rörelser kunna utföras mera obehindrat och
med större snabbhet.
En särskild förarplats med fri utsikt är överhuvud taget alltid
nödvändig, om åkhastigheterna äro stora. Denna förarplats kan även vara
fast belägen på en upphöjd plats. Ett särskilt system av signaler kan
därvid underlätta kranförarens arbete, om sikten skulle vara dålig av
någon anledning (skrymmande föremål, rök e. d.).
Väggkranar o. d.
Ett flertal andra krantyper förekomma inom verkstäder.
Konsolkranar anbringas på en vägg med stöd upptill och nedtill. De kunna
vara fasta väggkranar (och göras då vanligen svängbara) eller rörliga
vägglöpkranar, som ha över varandra på samma vägg anbragta
löpskenor. Dessa senare utföras även med svängbar arm eller fast arm
försedd med löpvagn. Konsolkranar äro utmärkta ur
utrymmessyn-punkt men utöva stort moment på väggarna. Dessa måste därför vara
624
