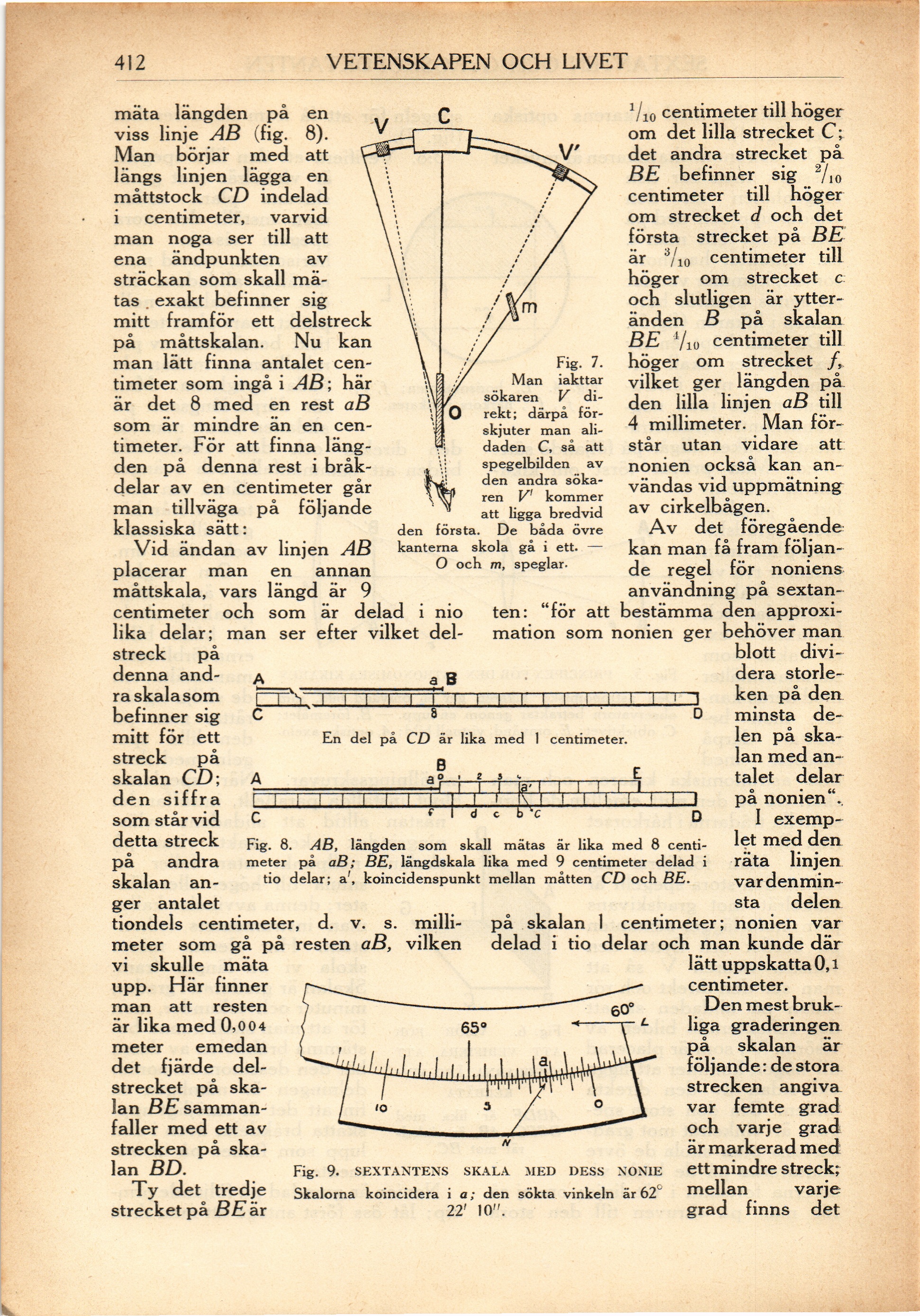

mäta längden på en viss linje AB (fig. 8).
Man börjar med att längs linjen lägga en
måttstock CD indelad i centimeter, varvid
man noga ser till att ena ändpunkten av
sträckan som skall mätas, exakt befinner sig
mitt framför ett delstreck på måttskalan. Nu kan
man lätt finna antalet centimeter som ingå i AB; här
är det 8 med en rest aB som ar mindre än en
centimeter. För att finna längden på denna rest i
bråkdelar av en centimeter går man tillväga på följande
klassiska sätt:
Vid ändan av linjen AB placerar man en annan
måttskala, vars längd är 9 centimeter och som är delad i nio
lika delar; man ser efter vilket delstreck på denna andra skala som
befinner sig mitt för ett streck på skalan CD; den siffra
som står vid detta streck på andra skalan anger antalet tiondels centimeter,
d. v. s. millimeter som gå på resten aB, vilken vi skulle mäta
upp. Här finner man att resten är lika med 0,004 meter emedan
det fjärde delstrecket på skalan BE sammanfaller med ett av
strecken på skalan BD.
Ty det tredje strecket på BE är 1/10 centimeter till höger
om det lilla strecket C; det andra strecket på
BE befinner sig 2/10 centimeter till höger
om strecket d och det första strecket på BE
ar 3/10 centimeter till höger om strecket c och slutligen är
ytteränden B på skalan BE 4/10 centimeter till
höger om strecket f, vilket ger längden på.
den lilla linjen aB till 4 millimeter. Man förstår utan vidare att:
nonien också kan användas vid uppmätning av cirkelbågen.
Av det föregående kan man få fram följande regel för noniena
användning på sextanten: "för att bestämma den
approximation som nonien ger behöver man blott dividera storleken på den
minsta delen på skalan med antalet delar på nonien".
 |
| Fig. 7. Man iakttar sökaren V direkt; därpå förskjuter man alidaden C, så att spegelbilden av den andra sökaren V’ kommer att ligga bredvid den första. De båda övre kanterna skola gå i ett. - O och m, speglar. |
|
| Fig. 8. AB, längden som skall mätas är lika med 8 centimeter på aB; BE, längdskala lika med 9 centimeter delad i tio delar; a’, koincidenspunkt mellan måtten CD och BE. |
