342
VETENSKAPEN OCH LIVET

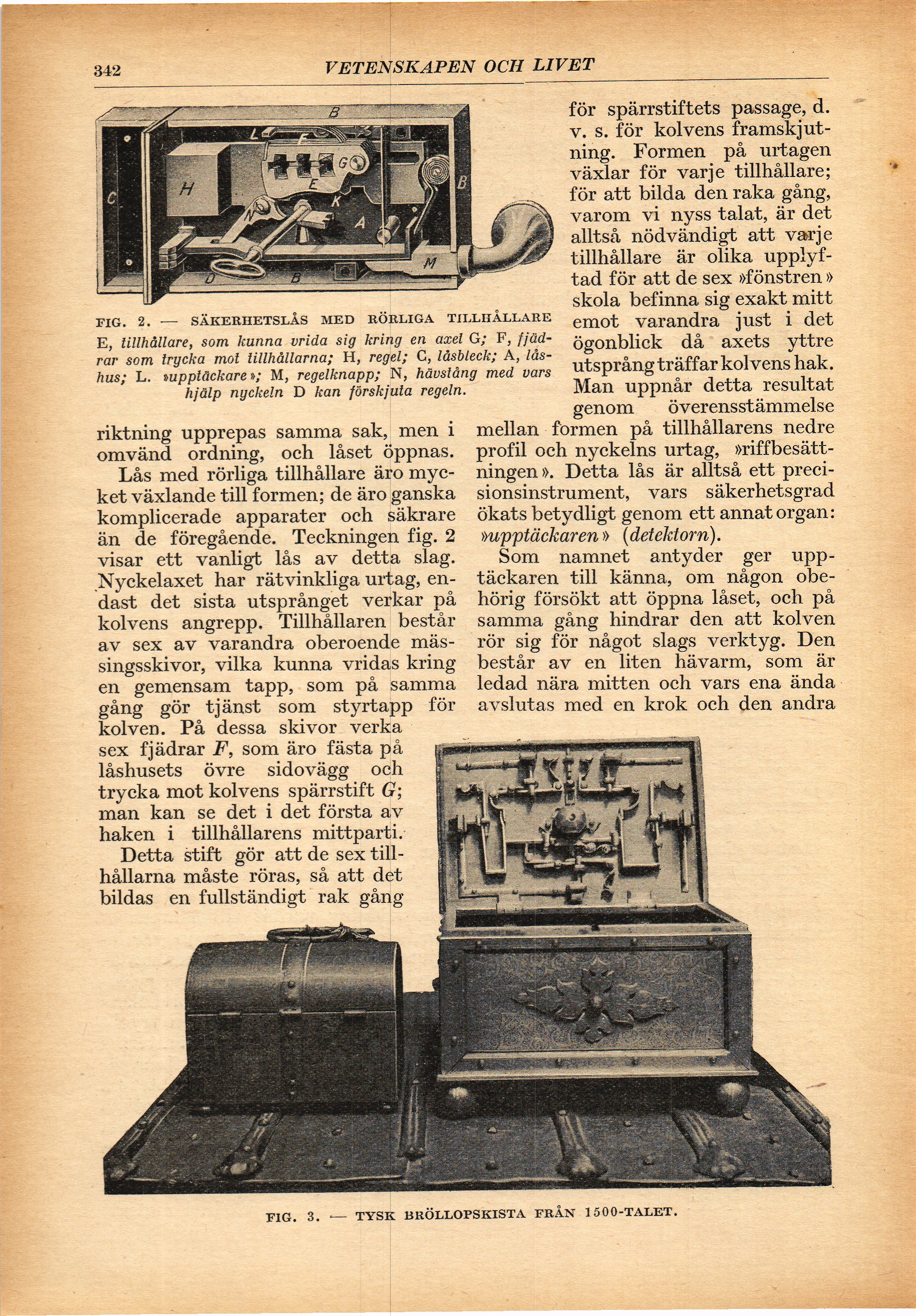

FIG. 2. — SÄKERHETSLÅS MED RÖRLIGA TILLHÅLLARE
E, linhållare, som kunna vrida sig kring en axel G; F,
fjädrar som trycka mol tillhållarna; H, regel; G, låsbleck; A,
låshus; L. »upptäckare»; M, regelknapp; N, hävstång med vars
hjälp nyckeln D fcarc förskjuta regeln.
FIG. 3. — TYSK BRÖLLOPSKISTA FRÅN 1500-TALET.
riktning upprepas samma sak, men i
omvänd ordning, och låset öppnas.
Lås med rörliga tillhållare äro
mycket växlande till formen; de äro ganska
komplicerade apparater och säkrare
än de föregående. Teckningen fig. 2
visar ett vanligt lås av detta slag.
Nyckelaxet har rätvinkliga urtag,
endast det sista utsprånget verkar på
kolvens angrepp. Tillhållaren består
av sex av varandra oberoende
mässingsskivor, vilka kunna vridas kring
en gemensam tapp, som på samma
gång gör tjänst som styrtapp för
kolven. På dessa skivor verka
sex fjädrar F, som äro fästa på
låshusets övre sidovägg och
trycka mot kolvens spärr stift G;
man kan se det i det första av
haken i tillhållarens mittparti.
Detta stift gör att de sex
tillhållarna måste röras, så att det
bildas en fullständigt rak gång
för spärrstiftets passage, d.
v. s. för kolvens
framskjutning. Formen på urtagen
växlar för varje tillhållare;
för att bilda den raka gång,
varom vi nyss talat, är det
alltså nödvändigt att varje
tillhållare är olika
upplyftad för att de sex »fönstren »
skola befinna sig exakt mitt
emot varandra just i det
ögonblick då axets yttre
utsprång träffar kolvens hak.
Man uppnår detta resultat
genom överensstämmelse
mellan formen på tillhållarens nedre
profil och nyckelns urtag,
»riffbesätt-ningen». Detta lås är alltså ett
precisionsinstrument, vars säkerhetsgrad
ökats betydligt genom ett annat organ:
»upptäckaren» (detektorn).
Som namnet antyder ger
upptäckaren till känna, om någon
obehörig försökt att öppna låset, och på
samma gång hindrar den att kolven
rör sig för något slags verktyg. Den
består av en liten hävarm, som är
ledad nära mitten och vars ena ända
avslutas med en krok och den andra
