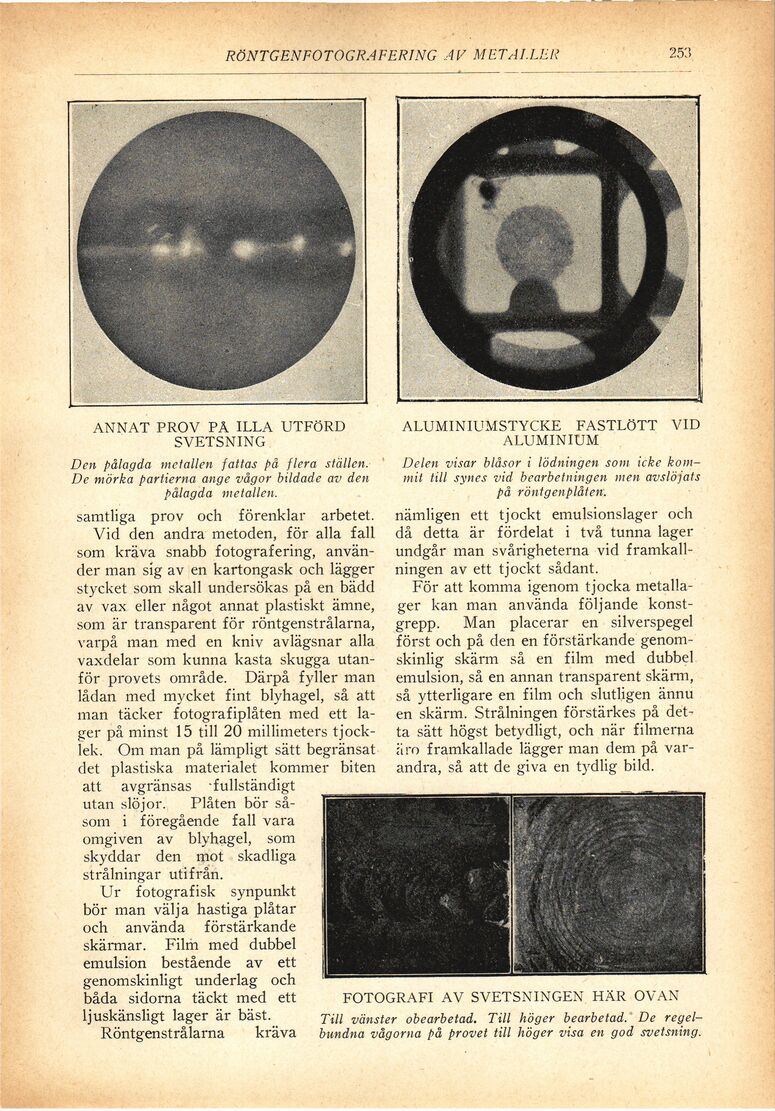

RÖNTGENFOTOGRAFERING AV METALLER
253
ANNAT PROV PÄ ILLA UTFÖRD
SVETSNING
Den pålagda metallen fattas på flera ställen.
De mörka partierna ange vågor bildade av den
pålagda metallen.
samtliga prov och förenklar arbetet.
Vid den andra metoden, för alla fall
som kräva snabb fotografering,
använder man sig av en kartongask och lägger
stycket som skall undersökas på en bädd
av vax eller något annat plastiskt ämne,
som är transparent för röntgenstrålarna,
varpå man med en kniv avlägsnar alla
vaxdelar som kunna kasta skugga
utanför provets område. Därpå fyller man
lådan med mycket fint blyhagel, så att
man täcker fotografiplåten med ett
lager på minst 15 till 20 millimeters
tjocklek. Om man på lämpligt sätt begränsat
det plastiska materialet kommer biten
att avgränsas -fullständigt
utan slöjor. Plåten bör
såsom i föregående fall vara
omgiven av blyhagel, som
skyddar den mot skadliga
strålningar utifrån.
Ur fotografisk synpunkt
bör man välja hastiga plåtar
och använda förstärkande
skärmar. Film med dubbel
emulsion bestående av ett
genomskinligt underlag och
båda sidorna täckt med ett
ljuskänsligt lager är bäst.
Röntgenstrålarna kräva
ALUMINIUMSTYCKE FASTLÖTT VID
ALUMINIUM
Delen visar blåsor i lödningen som icke
kommit till synes vid bearbetningen men avslöjats
på rönt g en plåt en:
nämligen ett tjockt emulsionslager och
då detta är fördelat i två tunna lager
undgår man svårigheterna vid
framkall-ningen av ett tjockt sådant.
För att komma igenom tjocka
metalla-ger kan man använda följande
konstgrepp. Man placerar en silverspegel
först och på den en förstärkande
genomskinlig skärm så en film med dubbel
emulsion, så en annan transparent skärm,
så ytterligare en film och slutligen ännu
en skärm. Strålningen förstärkes på
detta sätt högst betydligt, och när filmerna
äro framkallade lägger man dem på
varandra, så att de giva en tydlig bild.
FOTOGRAFI AV SVETSNINGEN HÄR OVAN
Till vänster obearbetad. Till höger bearbetad/ De
regelbundna vågorna på provet till höger visa en god svetsning.
