378
VETENSKAPEN OCH LIVET
stansad till valsmaskinen. Denna
består av två matriser, fästa, i ändarna
på tvenne axlar, så att de bilda en
spetsig vinkel’ med varandra. En
hydraulisk press med stor kolvdia-
Det valsade hjulet föres till en sax,
som tar bort överskottet på metall,
varefter hålet i (mitten borras upp till
den bestämda storleken.
Detta är den enkla och sinnrika

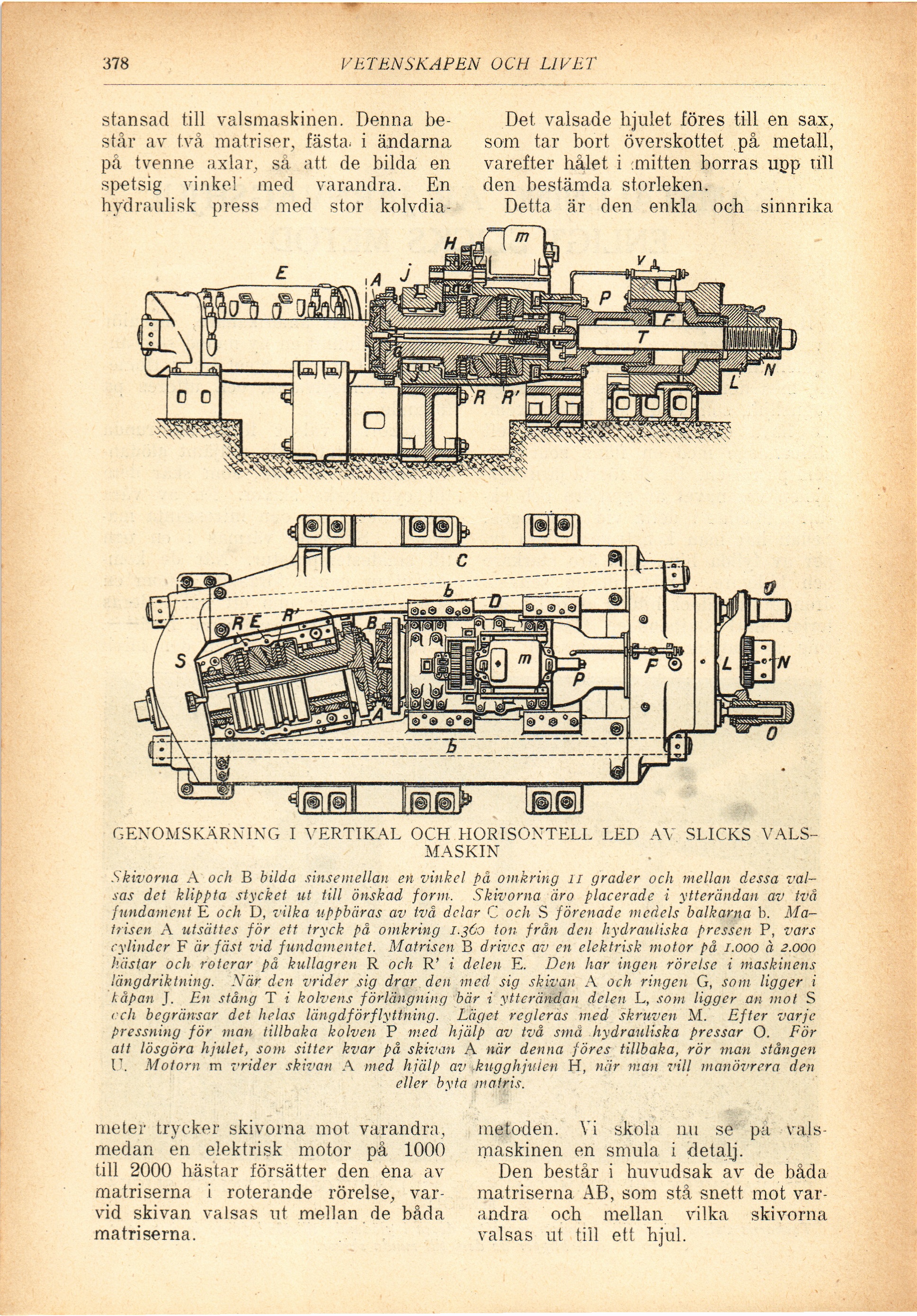

GENOMSKÄRNING I VERTIKAL OCH HORISONTELL LED AV SUCKS
VALSMASKIN
Skivorna A och B bilda sinsemellan ert vinkel på omkring ii grader och mellan dessa
valsas det klippta stycket ut till önskad förrn. Skivorna äro placerade i ytterändan av två
fundament E och D, vilka uppbäras av två delar C och S förenade medels balkarna b.
Matrisen A utsättes för ett tryck på omkring 1.360 ton från den hydrauliska pressen P, vars
cylinder F är fäst vid fundamentet. Matrisen B drives av en elektrisk motor på 1.000 ä 2.000
hästar och roterar på kullagren R och R’ i delen E. Den har ingen rörelse i maskinens
längdriktning. När den vrider sig drar den med sig skivan A och ringen G, som ligger i
kåpan J. En stång T i kolvens förlängning bär i ytterändan delen L, som ligger an mot S
cch begränsar det helas längd för flyttning. Läget regleras med skruven M. Efter varje
pressning för man tillbaka kolven P med hjälp av två små hydrauliska pressar O. För
att lösgöra hjulet, som sitter kvar på skivan A när denna föres tillbaka, rör man stången
I T. Motorn m vrider skivan A med hjälp av Mig gh jul en H, när man vill manövrera den
eller byta matris.
meter trycker skivorna mot varandra,
medan en elektrisk motor på 1000
till 2000 hästar försätter den éna av
matriserna i roterande rörelse,
varvid skivan valsas ut mellan de båda
matriserna.
metoden. Vi skola nu se på
vals-maskinen en smula i detalj.
Den består i huvudsak av de båda
matriserna AB, som stå snett mot
varandra och mellan vilka skivorna
valsas ut till ett hjul.
