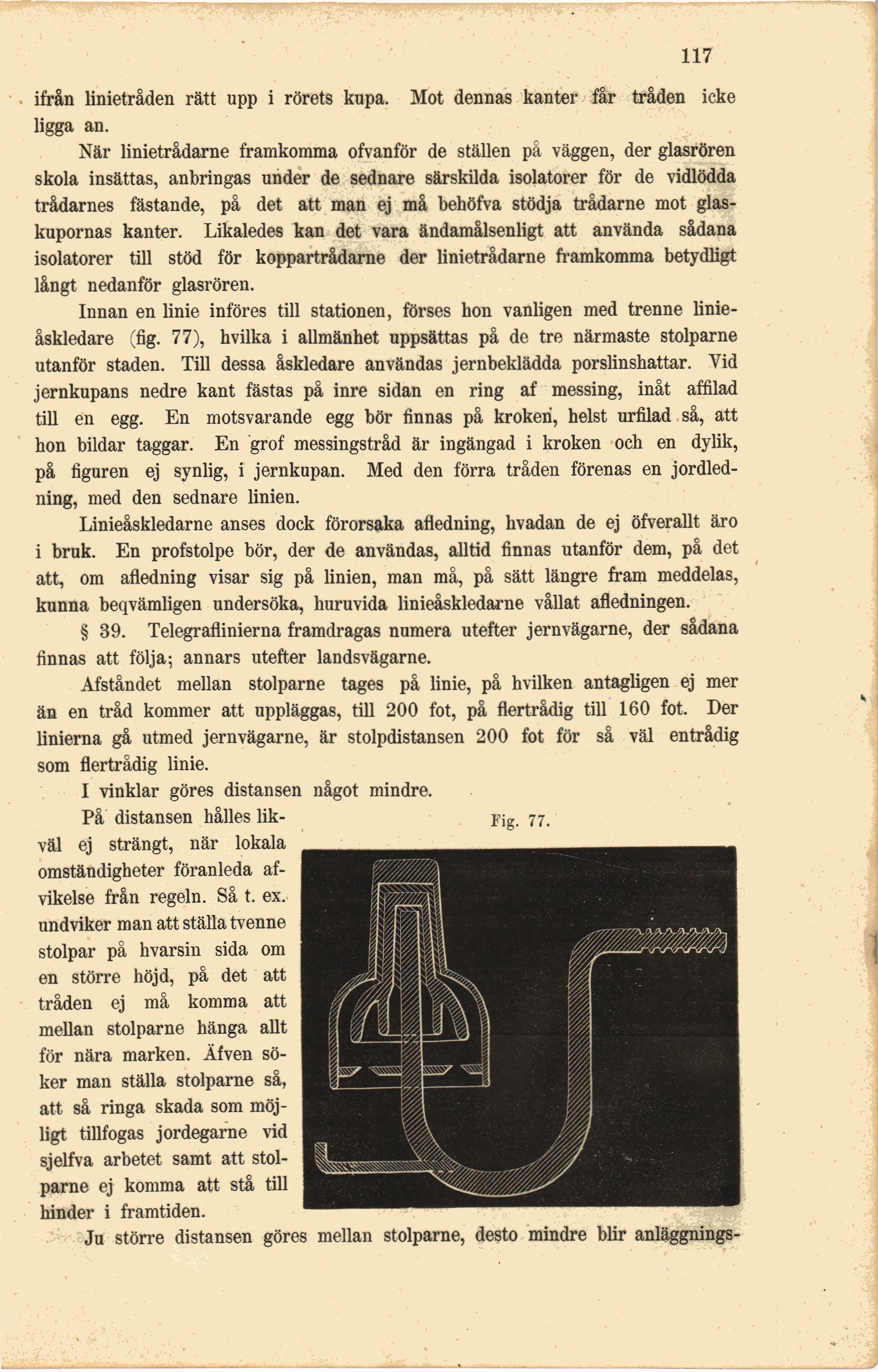

117
ifrån linietråden rätt upp i rörets kupa. Mot dennas kanter får tråden icke
ligga an.
När linietrådarne framkomma ofvanför de ställen på väggen, der glasrören
skola insättas, anbringas under de sednare särskilda isolatorer för de vidlödda
trådarnes fästande, på det att man ej må behöfva stödja trådarne mot
glaskupornas kanter. Likaledes kan det vara ändamålsenligt att använda sådana
isolatorer till stöd för koppartrådarne der linietrådarne framkomma betydligt
långt nedanför glasrören.
Innan en linie införes till stationen, förses hon vanligen med trenne
linie-åskledare (fig. 77), hvilka i allmänhet uppsättas på de tre närmaste stolparne
utanför staden. Till dessa åskledare användas jernbeklädda porslinshattar. Vid
jernkupans nedre kant fästas på inre sidan en ring af messing, inåt affilad
till en egg. En motsvarande egg bör finnas på krokeri, helst urfilad sa, att
hon bildar taggar. En grof messingstråd är ingängad i kroken och en dylik,
på figuren ej synlig, i jernkupan. Med den förra tråden förenas en
jordledning, med den sednare linien.
Linieåskledarne anses dock förorsaka afledning, hvadan de ej öfverallt äro
i bruk. En profstolpe bör, der de användas, alltid finnas utanför dem, på det
att, om afledning visar sig på linien, man må, på sätt längre fram meddelas,
kunna beqvämligen undersöka, huruvida linieåskledarne vållat afledningen.
§ 39. Telegraflinjerna framdragas numera utefter jernvägarne, der sådana
finnas att följa; annars utefter landsvägarne.
Afståndet mellan stolparne tages på linie, på hvilken antagligen ej mer
än en tråd kommer att uppläggas, till 200 fot, på flertrådig till 160 fot. Der
linierna gå utmed jernvägarne, är stolpdistansen 200 fot för så väl entrådig
som flertrådig linie.
I vinklar göres distansen något mindre.
På distansen hålles
likväl ej strängt, när lokala
omständigheter föranleda
afvikelse från regeln. Så t. ex.
undviker man att ställa tvenne
stolpar på hvarsin sida om
en större höjd, på det att
tråden ej må komma att
mellan stolparne hänga allt
för nära marken. Äfven
söker man ställa stolparne så,
att så ringa skada som
möjligt tillfogas jordegarne vid
sjelfva arbetet samt att
stolparne ej komma att stå till
hinder i framtiden.
Ju större distansen göres mellan stolparne, desto mindre blir anläggnings-
Tig. 77.
