97

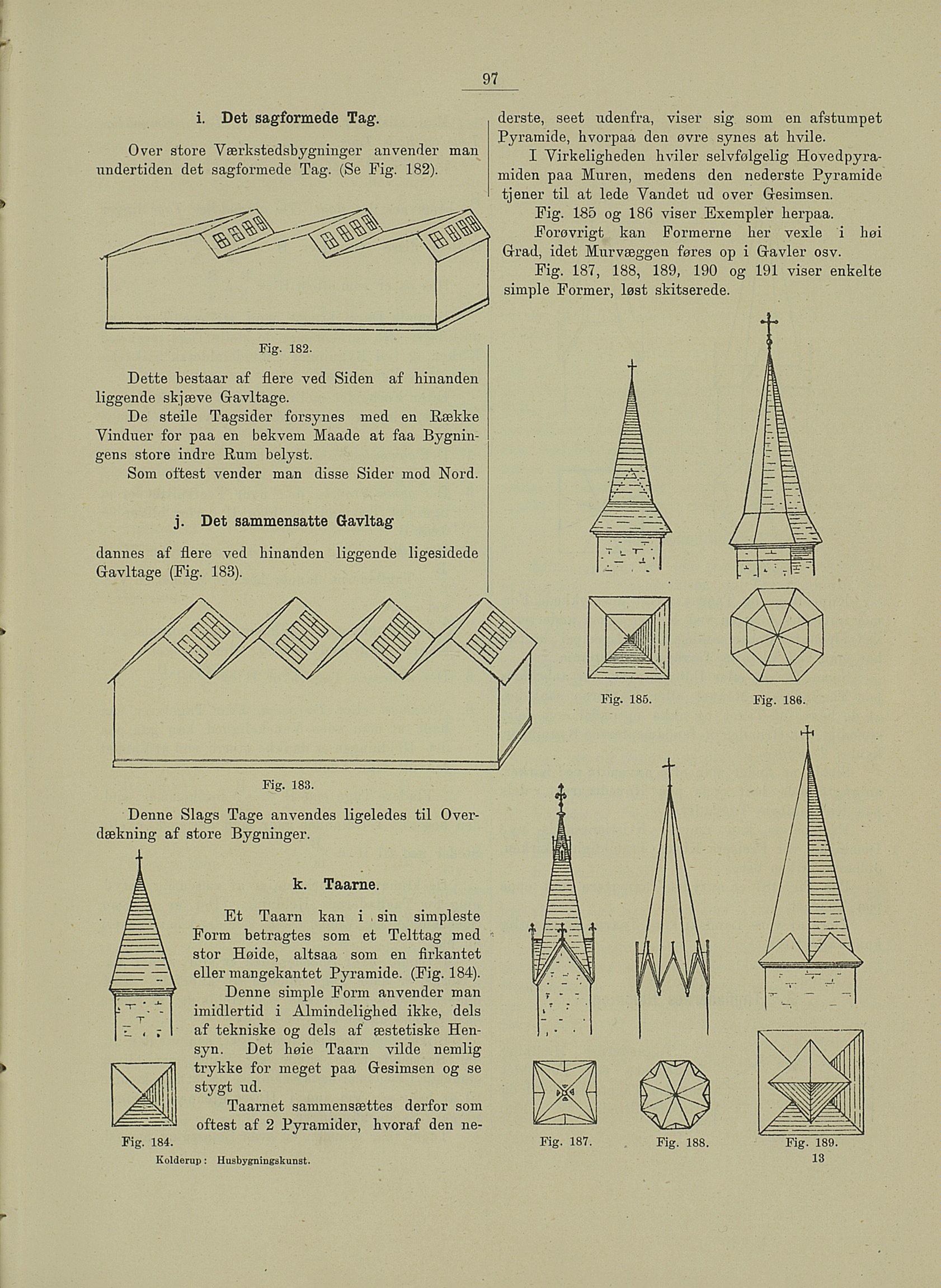

i. Det sagformede Tag.
Over store Værkstedsbygninger anvender man
undertiden det sagformede Tag. (Se Fig. 182).
Dette bestaar af flere ved Siden af hinanden
liggende skjæve Gravltage.
De steile Tagsider forsynes med en Række
Vinduer for paa en bekvem Maade at faa Bygnin
gens store indre Rum belyst.
Som oftest vender man disse Sider mod Nord.
dækning af store Bygninger
derste, seet udenfra, viser sig som en afstumpet
Pyramide, hvorpaa den øvre synes at hvile.
I Virkeligheden hviler selvfølgelig Hovedpyra
miden paa Muren, medens den nederste Pyramide
tjener til at lede Våndet ud over Gresimsen.
Forøvrigt kan Formerne her vexle i høi
Grad, idet Murvæggen føres op i Gravler osv.
Fig. 187, 188, 189, 190 og 191 viser enkelte
simple Former, løst skitserede.
Fig. 184. Fig. 187. Fig. 188. Fig. 189.
Kolderup : Husbygningskunst. 13
dannes af flere ved hinanden liggende ligesidede
G-avltage (Fig. 183).
