upptill fästade hållhaken, som den nedantill befintliga,
rörliga, med lasten, är nämligen försedd med tre eller
flera block, kring hvilka ömsevis det tåg är lindadt,
medelst hvilket lasten skall upphissas. Men ett rörligt
block – och ett sådant är hvart och ett på den nedre
tvärslån – är liksom en enarmad hafstång, i hvars midt (c)
bördan hänger under det att den dragande kraften befinner
sig på den ena ändan (b) och stödjepunkten på den andra (a).
Hvarje sådant block har den verkan, att kraften blott
behöfver vara hälften af hela lasten. Finnas således 3
sådana block, förenade med 3 fasta, så behöfver kraften
blott vara 1/6 af lasten.

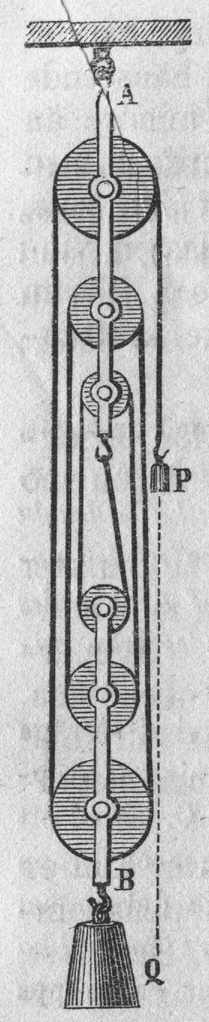

Fig. 24.

Dock är att märka, att i samma mån kraften förminskas,
ökas väglängden. För hvar fot, lasten lyftes, måste
hvar och en af de sex tågen, som äro lindade kring
blocken, förkortas l fot och således det tåg, kraften
drager, förlängas 6 fot.
