VATTENTURBINER
inloppstriangeln. På grund av strömlinjens
lutning mot horisontalplanet vid inlopps*
kanten, måste därvid vinkeln 90°—ßr juste*
ras till 90°—ßi, se fig. 3/6 d.
Sedan samtliga strömlinjer projicierats,
inläggas ett antal horisontalsnitt I, II, III,
etc. fig. 3/7, som skära skoveln. Genom
att överföra dessas skärningspunkter med
strömlinjerna i vertikalsnittet till projek*
tionen av strömlinjerna i horisontalplanet,
erhållas punkter, som ligga på skärnings*
linjerna mellan horisontalsnitten och sko*
velytan. Genom att sammanbinda de er*
hållna punkterna kunna dessa skärnings*
linjer eller skovelsnitt uppritas. I figuren
äro konstruktionslinjerna visade för be*
stämning av skärningspunkten mellan snitt
IV och strömlinje 3 samt mellan snitt V
och strömlinje 4.
De punkter, som på detta sätt kunna er*
hållas, äro emellertid relativt få och de*
ras lägen bli på de ställen där strömlinjer*
912
INGEN JÖRSH ANDBOKEN

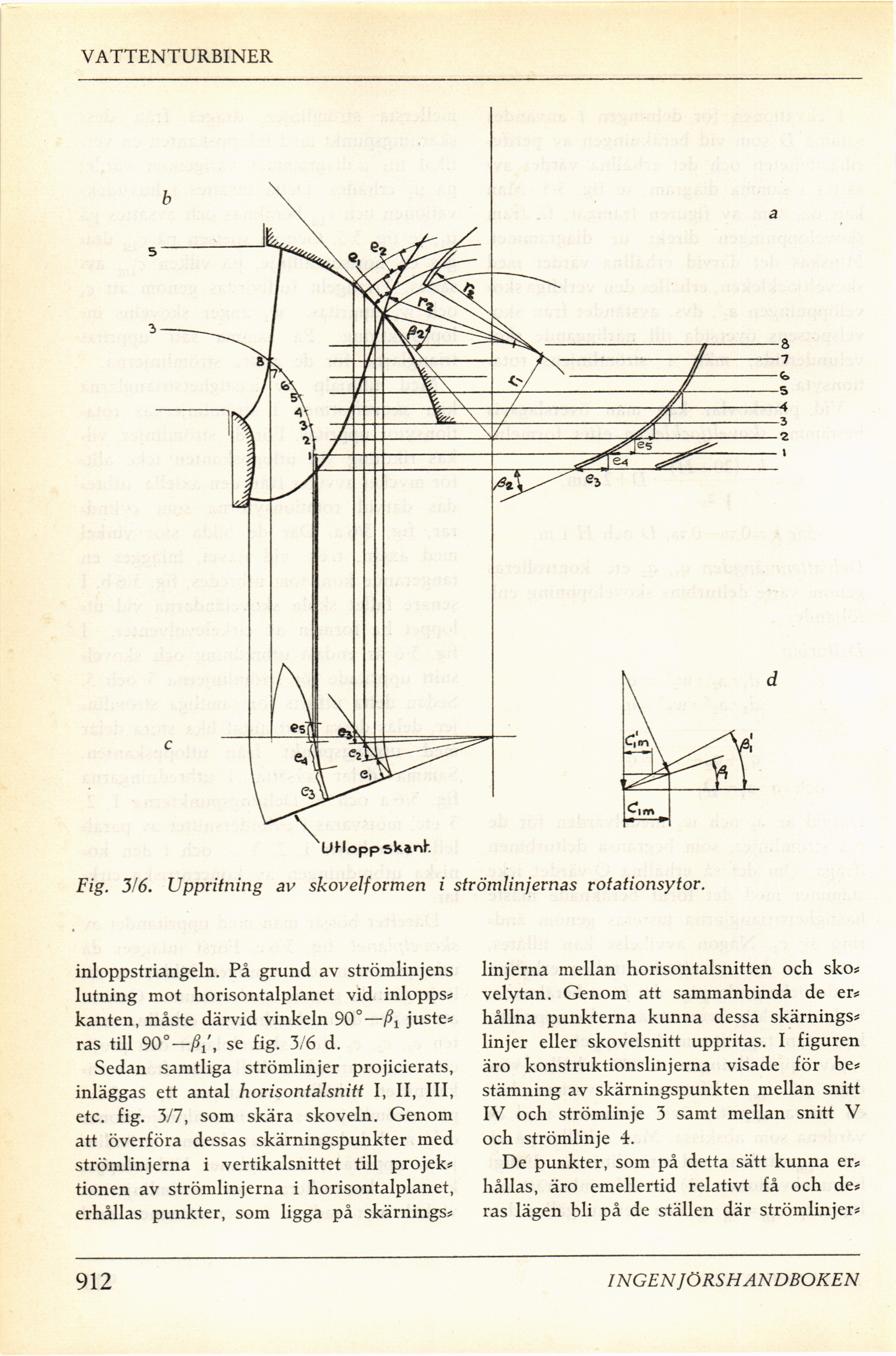

Fig. 316. Uppritning av skovelformen i strömlinjernas rotationsytor.
