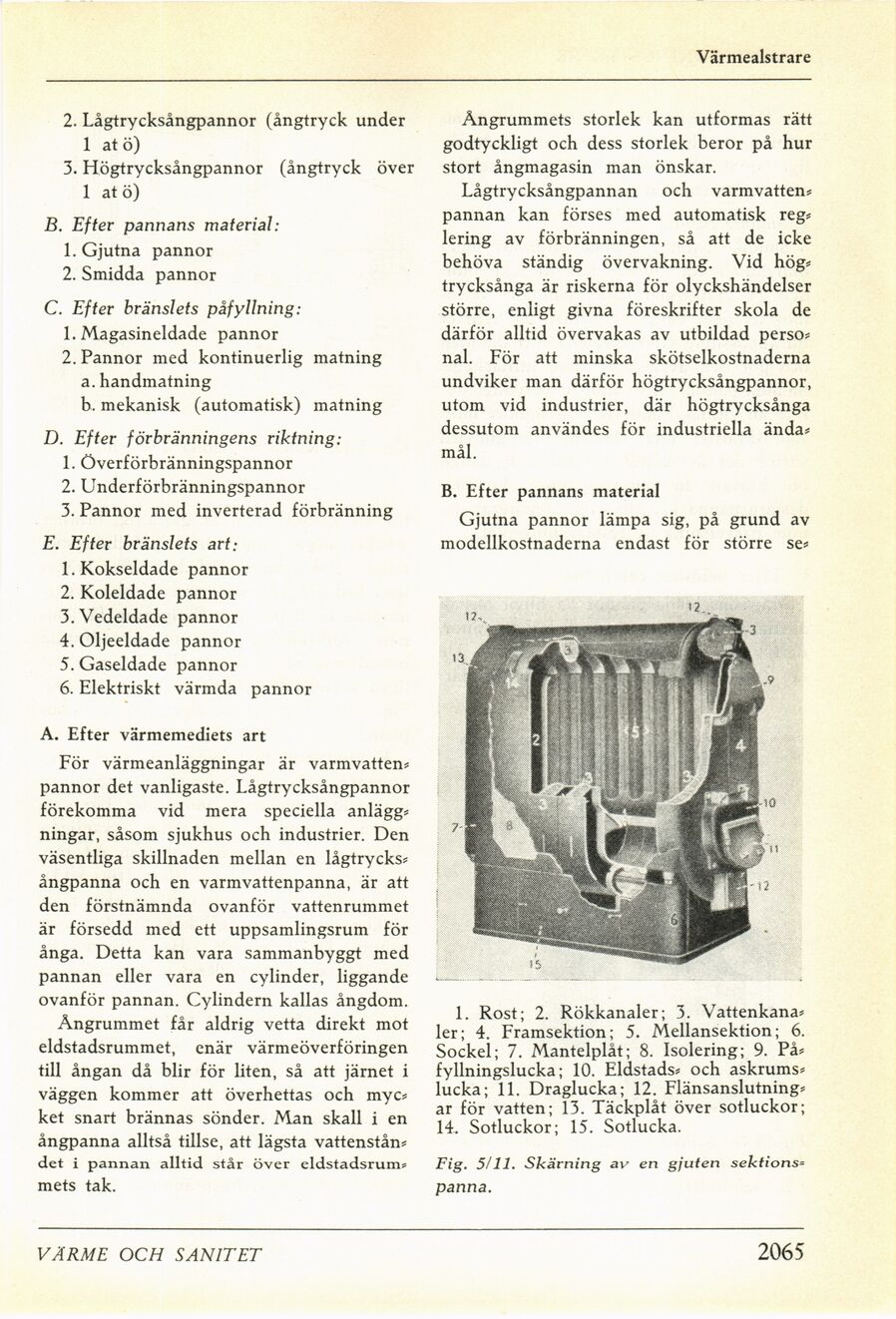

Värmealstrare
2. Lågtrycksångpannor (ångtryck under
1 atö)
3. Högtrycksångpannor (ångtryck över
1 atö)
B. Efter pannans material:
1. Gjutna pannor
2. Smidda pannor
C. Efter bränslets påfyllning:
1. Magasineldade pannor
2. Pannor med kontinuerlig matning
a. handmatning
b. mekanisk (automatisk) matning
D. Efter förbränningens riktning:
1. Överförbränningspannor
2. Underförbränningspannor
3. Pannor med inverterad förbränning
E. Efter bränslets art:
1.Kokseldade pannor
2. Koleldade pannor
3. Vedeldade pannor
4. Oljeeldade pannor
5. Gaseldade pannor
6. Elektriskt värmda pannor
A. Efter värmemediets art
För värmeanläggningar är varmvatten*
pannor det vanligaste. Lågtrycksångpannor
förekomma vid mera speciella anlägg*
ningar, såsom sjukhus och industrier. Den
väsentliga skillnaden mellan en lågtrycks*
ångpanna och en varmvattenpanna, är att
den förstnämnda ovanför vattenrummet
är försedd med ett uppsamlingsrum för
ånga. Detta kan vara sammanbyggt med
pannan eller vara en cylinder, liggande
ovanför pannan. Cylindern kallas ångdom.
Ångrummet får aldrig vetta direkt mot
eldstadsrummet, enär värmeöverföringen
till ångan då blir för liten, så att järnet i
väggen kommer att överhettas och myc*
ket snart brännas sönder. Man skall i en
ångpanna alltså tillse, att lägsta vattenstån*
det i pannan alltid står över eldstadsrum*
mets tak.
Ångrummets storlek kan utformas rätt
godtyckligt och dess storlek beror på hur
stort ångmagasin man önskar.
Lågtrycksångpannan och varmvatten*
pannan kan förses med automatisk reg*
lering av förbränningen, så att de icke
behöva ständig övervakning. Vid hög*
trycksånga är riskerna för olyckshändelser
större, enligt givna föreskrifter skola de
därför alltid övervakas av utbildad perso*
nal. För att minska skötselkostnaderna
undviker man därför högtrycksångpannor,
utom vid industrier, där högtrycksånga
dessutom användes för industriella ända*
mål.
B. Efter pannans material
Gjutna pannor lämpa sig, på grund av
modellkostnaderna endast för större se*
1. Rost; 2. Rökkanaler; 3. Vattenkana*
ler; 4. Framsektion; 5. Mellansektion; 6.
Sockel; 7. Mantelplåt; 8. Isolering; 9. På*
fyllningslucka; 10. Eldstads* och askrums*
lucka; 11. Draglucka; 12. Flänsanslutning*
ar för vatten; 13. Täckplåt över sotluckor;
14. Sotluckor; 15. Sotlucka.
Fig. 5/11. Skärning av en gjuten sektions=
panna.
VÄRME OCH SANITET
2057
