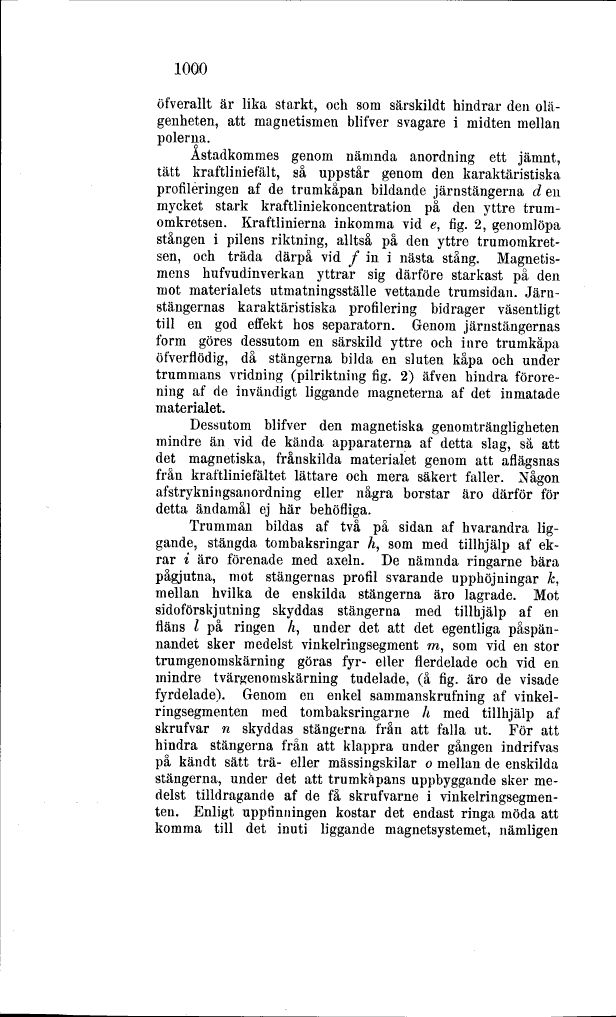

1000
öfverallt är lika starkt, och som särskildt hindrar den
olägenheten, att magnetismen blifver svagare i midten mellan
polerna.
Åstadkommes genom nämnda anordning ett jämnt,
tätt kraftliniefält, så uppstår genom den karaktäristiska
profileringen af de trumkåpan bildande järnstängerna d en
mycket stark kraftliniekoncentration på den yttre
trum-omkretsen. Kraftlinierna inkomma vid e, fig. 2, genomlöpa
stången i pilens riktning, alltså på den yttre
trumomkret-sen, och träda därpå vid f in i nästa stång.
Magnetismens hufvudinverkan yttrar sig därföre starkast på den
mot materialets utmatningsställe vettande trumsidan.
Järnstängernas karaktäristiska profilering bidrager väsentligt
till en god effekt hos separatorn. Genom järnstängernas
form göres dessutom en särskild yttre och inre trumkäpa
öfverflödig, då stängerna bilda en sluten kåpa och under
trummans vridning (pilriktning fig. 2) äfven hindra
förorening af de invändigt liggande magneterna af det inmatade
materialet.
Dessutom blifver den magnetiska genomträngligheten
mindre än vid de kända apparaterna af detta slag, sa att
det magnetiska, frånskilda materialet genom att aflägsnas
från kraftliniefältet lättare och mera säkert faller. Någon
afstrykningsanordning eller några borstar äro därför för
detta ändamål ej här behöfliga.
Trumman bildas af två på sidan af hvarandra
liggande, stängda tombaksringar A, som med tillhjälp af
ekrar i äro förenade med axeln. De nämnda ringarne bära
pågjutna, mot stängernas profil svarande upphöjningar &,
mellan hvilka de enskilda stängerna äro lagrade. Mot
sidoförskjutning skyddas stängerna med tillhjälp af en
fläns l på ringen A, under det att det egentliga
påspän-nandet sker medelst vinkelringsegment m, som vid en stor
trumgenomskärning göras fyr- eller flerdelade och vid en
mindre tvärgenomskärning tudelade, (å fig. äro de visade
fyrdelade). Genom en enkel sammanskrufning af
vinkel-ringsegmenten med tombaksringarne h med tillhjälp af
skrufvar n skyddas stängerna från att falla ut. För att
hindra stängerna från att klappra under gången indrifvas
på kändt sätt trä- eller mässingskilar o mellan de enskilda
stängerna, under det att trumkapans uppbyggande sker
medelst tilldragande af de få skrufvarne i
vinkelringsegmen-ten. Enligt uppfinningen kostar det endast ringa möda att
komma till det inuti liggande magnetsystemet, nämligen
