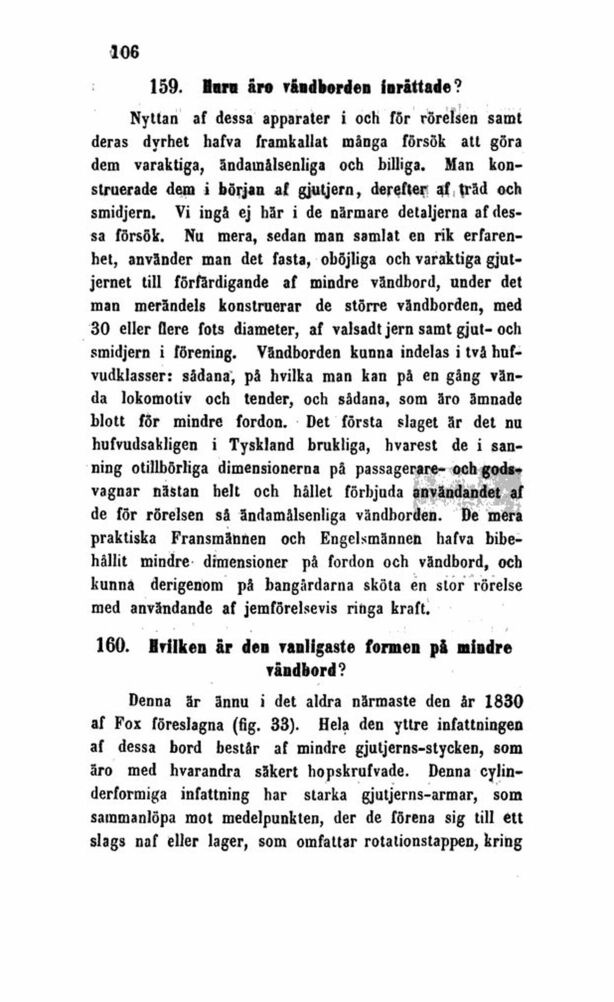

159. lara äro råndborden inrättade?
Nyttan af dessa apparater i och för rörelsen samt
deras dvrhet hafva framkallat många försök att göra
dem varaktiga, ändamålsenliga ocb billiga. Man
konstruerade dem i början af gjutjern, derefter af tråd och
smidjern. Vi ingå ej här i de närmare detaljerna af
dessa försök. Nu mera, sedan man samlat en rik
erfarenhet, använder man det fasta, oböjliga och varaktiga
gjut-jernet till förfärdigande af mindre vändbord, under det
man merändels konstruerar de större vändborden, med
30 eller flere fots diameter, af valsadt jern samt gjut- och
smidjern i förening. Våndborden kunna indelas i två
huf-vudklasser: sådana, på hvilka man kan på en gång
vända lokomotiv och tender, och sådana, som äro ämnade
blott för mindre fordon. Det första slaget är det nu
hufvudsakligen i Tyskland brukliga, hvarest de i
sanning otillbörliga dimensionerna på passagerare- och
godi-vagnar nästan helt och hållet förbjuda användandet af
de för rörelsen så ändamålsenliga vändhorden. De mera
praktiska Fransmännen och Engelsmännen hafva
bibehållit mindre dimensioner på fordon och vändbord, och
kunna derigenom på bangårdarna sköta en stor rörelse
med användande af jemförelsevis ringa kraft.
160. Hvilken är den vanligaste formen pi mindre
rändbord?
Denna är ännu i det aldra närmaste den år 1830
af Fox föreslagna (fig. 33). Hela den yttre infattningen
af dessa bord består af mindre gjutjerns-stycken, som
äro med hvarandra säkert hopskrufvade. Denna
cylin-derformiga infattning har starka gjutjerns-armar, som
sammanlöpa mot medelpunkten, der de förena sig till ett
slags naf eller lager, som omfattar rotationstappen, kring
