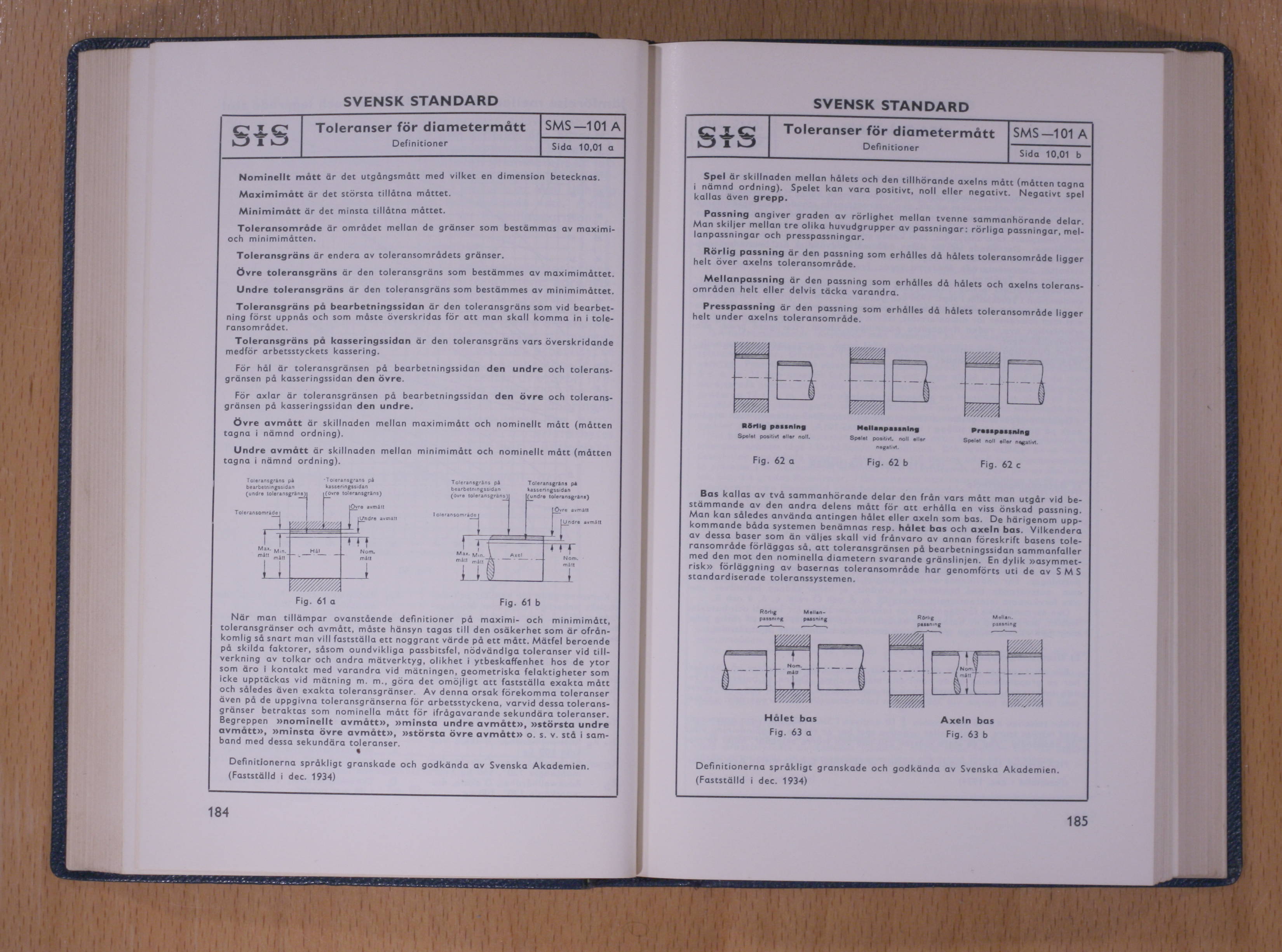

SVENSK STANDARD

SIS

Toleranser för diametermått

Definitioner

SMS—101 A

Sida 10,01 a

Nominellt mått är det utgångsmått med vilket en dimension betecknas.
Maximimått är det största tillåtna måttet.
Minimimått är det minsta tillåtna måttet.
Toleransområde är området mellan de gränser som bestämmas av maximi- och minimimåtten.
Toleransgräns är endera av toleransområdets gränser.

Övre toleransgräns är den toleransgräns som bestämmes av maximimåttet.

Undre toleransgräns är den toleransgräns som bestämmes av minimimåttet.

Toleransgräns på bearbetningssidan är den toleransgräns som vid bearbetning först uppnås och som måste överskridas för att man skall komma in i toleransområdet.

Toleransgräns på kasseringssidan är den toleransgräns vars överskridande medför arbetsstyckets kassering.

För hål är toleransgränsen på bearbetningssidan den undre och toleransgränsen på kasseringssidan den övre

För axlar är toleransgränsen på bearbetningssidan den övre och toleransgränsen på kasseringssidan den undre.

Övre avmått är skillnaden mellan maximimått och nominellt mått (måtten tagna i nämnd ordning).

Undre avmått är skillnaden mellan minimimått och nominellt mått (måtten tagna i nämnd ordning).

Fig. 61 a

Fig. 61 b

När man tillämpar ovanstående definitioner på maximi- och minimimått, toleransgränser och avmått, måste hänsyn tagas till den osäkerhet som är ofrånkomlig så snart man vill fastställa ett noggrant varde på ett mått. Mätfel beroende på skilda faktorer, såsom oundvikliga passbitsfel, nödvändiga toleranser vid tillverkning av tolkar och andra mätverktyg, olikhet i ytbeskaffenhet hos de ytor som äro i kontakt med varandra vid mätningen, geometriska felaktigheter som icke upptäckas vid mätning m. m., göra det omöjligt att fastställa exakta mått och således även exakta toleransgränser. Av denna orsak förekomma toleranser även på de uppgivna toleransgränserna för arbetsstyckena, varvid dessa toleransgränser betraktas som nominella mått för ifrågavarande sekundära toleranser. Begreppen »nominellt avmått», »minsta undre avmått», »största undre avmått», »minsta övre avmått», »största övre avmått» o.s.v stå i samband med dessa sekundära toleranser.

Definitionerna språkligt granskade och godkända av Svenska Akademien.

(Fastställd i dec. 1934)

SVENSK STANDARD

SIS

Toleranser för diametermått

Definitioner

SMS—101 A

Sida 10,01 b

Spel är skillnaden mellan hålets och den tillhörande axelns mått (måtten tagna i nämnd ordning). Spelet kan vara positivt, noll eller negativt. Negativt spel kallas även grepp.

Passning angiver graden av rörlighet mellan tvenne sammanhörande delar. Man skiljer mellan tre olika huvudgrupper av passningar: rörliga passningar, mellanpassningar och presspassningar.

Rörlig passning är den passning som erhålles då hålets toleransområde ligger helt över axelns toleransområde.

Mellanpassning är den passning som erhålles då hålets och axelns toleransområden helt eller delvis täcka varandra.

Presspassning är den passning som erhålles då hålets toleransområde ligger helt under axelns toleransområde.

Rörlig passning Fig. 62 a

Mellanpassning Fig. 62 b

Presspassning Fig. 62 c

Bas kallas av två sammanhörande delar den från vars mått man utgår vid bestämmande av den andra delens mått för att erhålla en viss önskad passning. Man kan således använda antingen hålet eller axeln som bas. De härigenom uppkommande båda systemen benämnas resp. hålet bas och axeln bas. Vilkendera av dessa baser som än väljes skall vid frånvaro av annan föreskrift basens toleransområde förläggas så, att toleransgränsen på bearbetningssidan sammanfaller med den mot den nominella diametern svarande gränslinjen. En dylik »asymmetrisk» förläggning av basernas toleransområde har genomförts uti de av SMS standardiserade toleranssystemen.

Hålet bas Fig. 63 a

Axeln bas Fig. 63 b

Definitionerna språkligt granskade och godkända av Svenska Akademien
(Fastställd i dec. 1934)
