fördel kan, för minskning deraf, utledas till något högre liggande
ställe, så måste behörig försigtighet iakttagas antingen genom
bottnens terrassformiga anläggande, såsom förut blifvit omnämndt,
eller genom anbringande af slussar på behöriga ställen i grafven, der
fallet eljest skulle blifva för betydligt.

Hela längden mellan A och H i fig. 33 utgör tillsammans
800 alnar eller 1600 fot. Efter beräknad lutning af 1 fot på 1000
fots längd, skulle allså bottnens lutning här för hela
sträckningen vara = 16", hvilka efter profil-scalan afsättas på
perpendikeln Aa’, eller måttet Aa, hvarefter a och H medelst en rät linie
sammanbindas. Vanligen göres tillika afseende å aflopp för tillstötande
regn- och källvatten, så att, om detta t. ex. antages till en
fots höjd, perpendikeln Aa’ skulle vara ännu en fot högre, enligt
scalan, hvarå likväl ej torde behöfvas göra afseende, så framt 1
fots fall kunnat lemnas på hvarje 1000:de fots längd.

På profilritningen kan man nu, enligt dess scala, uttaga distancerna
Bb, Cc och Dd etc., och derigenoin få kännedom om huru
högt öfver horizontal-planet genom H grafvens botten kommer att
ligga vid hvardera af punkterna B, C och D etc. Någon gång händer
väl, att profll-scalan ej kunnat tilltagas aldeles så stor, som
omständigheterna ibland fordra, hvarföre, om någon större noggranhet
skulle erfordras, man lätt kan räkna sig till distancerna Bb,
Cc etc., på samma sätt som man gjort med Aa, eller, då man vet,
att lutningen skall vara 1’ på 1000 fots längd, så blir derföre
lutningen från H till B eller på 1350 fots längd = 13,5", från
H till C, 1150’ fots längd, = 11,5" o. s. v. Man känner nu
fullkomligt huru djupt vid hvarje punkt skall gräfvas för att man må
komma till grafvens botten, ty vid A t. ex. är hela höjden Aa’ = 56"
och lutningen Aa = 16" samt altså aa’ = 5616 = 40" = djupet
från ytan till bottnen vid punkten A; vid punkten B är detta djup
eller bb’ = 54" — 13,5" = 40,5", o. s. v., enligt anteckningarne
på profil-ritningen.

Sedan man sålunda afmätt och afvägt den tillämnade
grafsträckan, uppgjort profilen deröfver, bestämt doceringen samt
bottnens så väl bredd som afloppsfall m. m., så utmärkes å marken
grafvens bredd så i dagen som botten, enligt nedanstående ritning
och beskrifning:

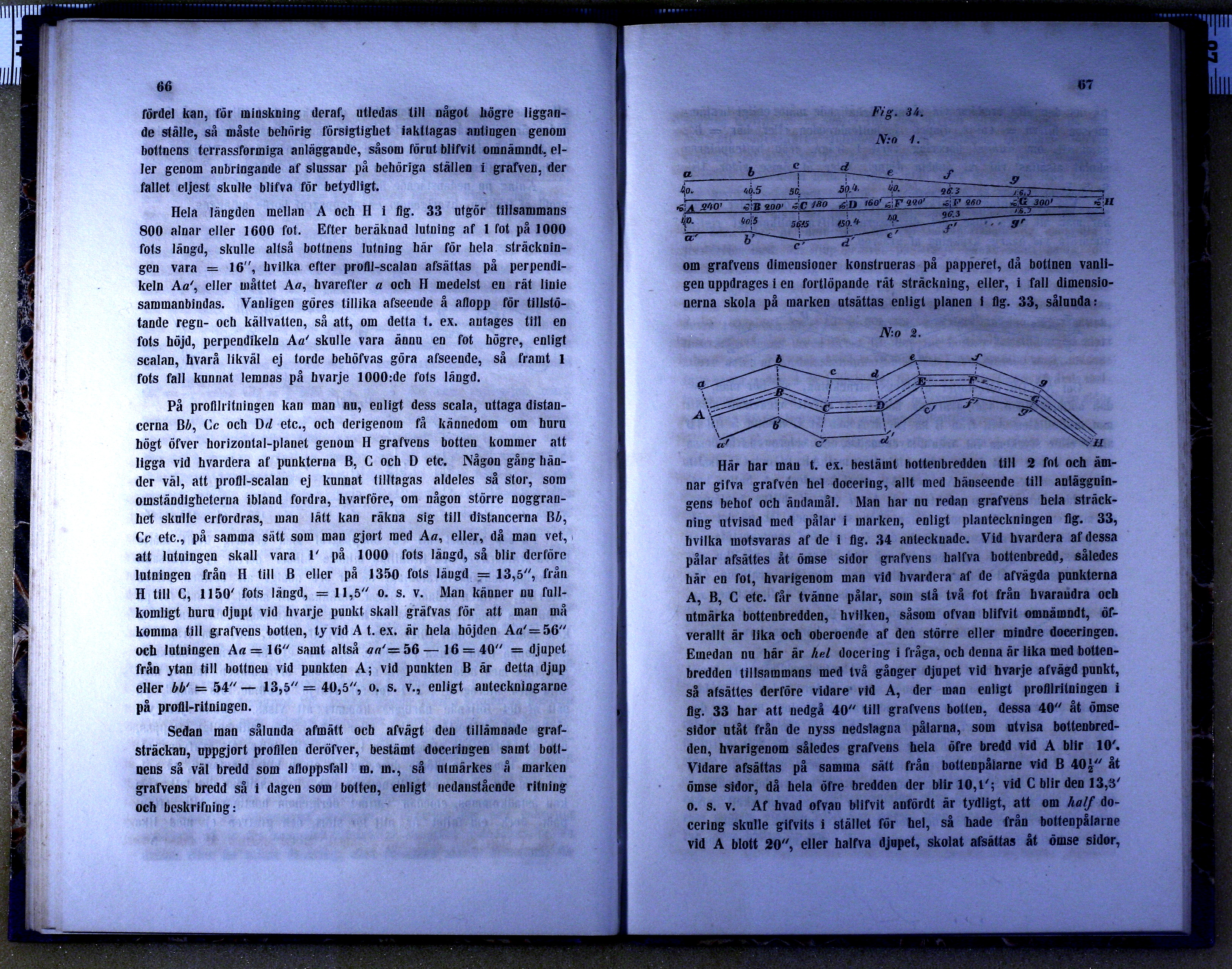

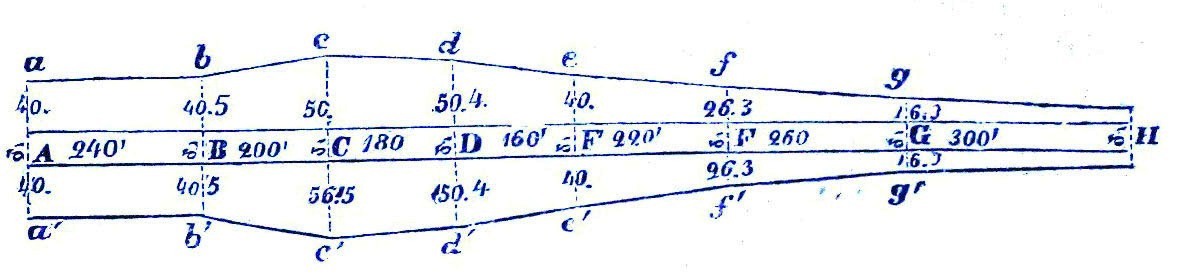

N:o 1.<b<bFig. 34.<a href=
N:o 1.



Fig. 34.
[1]

om grafvens dimensioner konstrueras på papperet, då bottnen vanligen
uppdrages i en fortlöpande rät sträckning, eller, i fall dimensionerna
skola på marken utsättas enligt planen i fig. 33, sålunda:

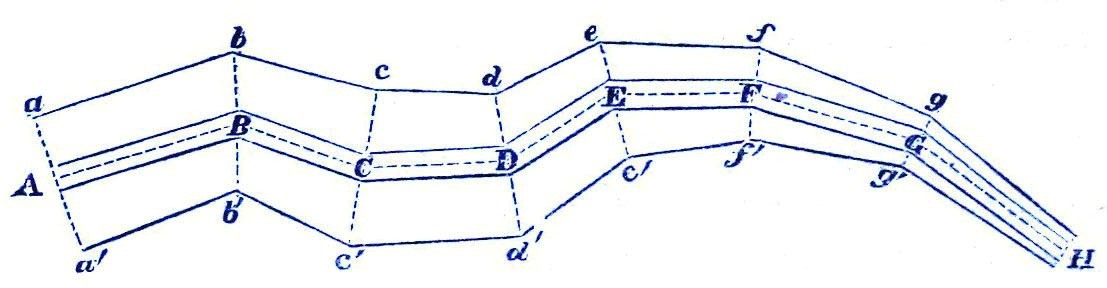

N:o 2.
N:o 2.


Här har man t. ex. bestämt bottenbredden till 2 fot och
ämnar gifva grafven hel docering, allt med hänseende till
anläggningens behof och ändamål. Man har nu redan grafvens hela
sträckning utvisad med pålar i marken, enligt planteckningen fig. 33,
hvilka motsvaras af de i fig. 34 antecknade. Vid hvardera af dessa
pålar afsättes åt ömse sidor grafvens halfva bottenbredd, således
här en fot, hvarigenom man vid hvardera af de afvägda punkterna
A, B, C etc. får tvänne pålar, som stå två fot från hvarandra och
utmärka bottenbredden, hvilken, såsom ofvan blifvit omnämndt,
öfverallt är lika och oberoende af den större eller mindre doceringen.
Emedan nu här är hel docering i fråga, och denna är lika med
bottenbredden tillsammans med två gånger djupet vid hvarje afvägd punkt,
så afsättes derföre vidare vid A, der man enligt profilritningen i
fig. 33 har att nedgå 40" till grafvens botten, dessa 40" åt ömse
sidor utåt från de nyss nedslagna pålarna, som utvisa bottenbredden,
hvarigenom således grafvens hela öfre bredd vid A blir 10’.
Vidare afsättas på samma sätt från bottenpålarne vid B 401/2" åt
ömse sidor, då hela öfre bredden der blir 10,1’; vid C blir den 13,3’
o. s. v. Af hvad ofvan blifvit anfördt är tydligt, att om half
docering skulle gifvits i stället för hel, så hade från bottenpålarne
vid A blott 20", eller halfva djupet, skolat afsättas åt ömse sidor,



[1] Rättelse: Perpendiklarne från c och c’ hvardera =56,5".
