VINKELNS TREDELNING
*57

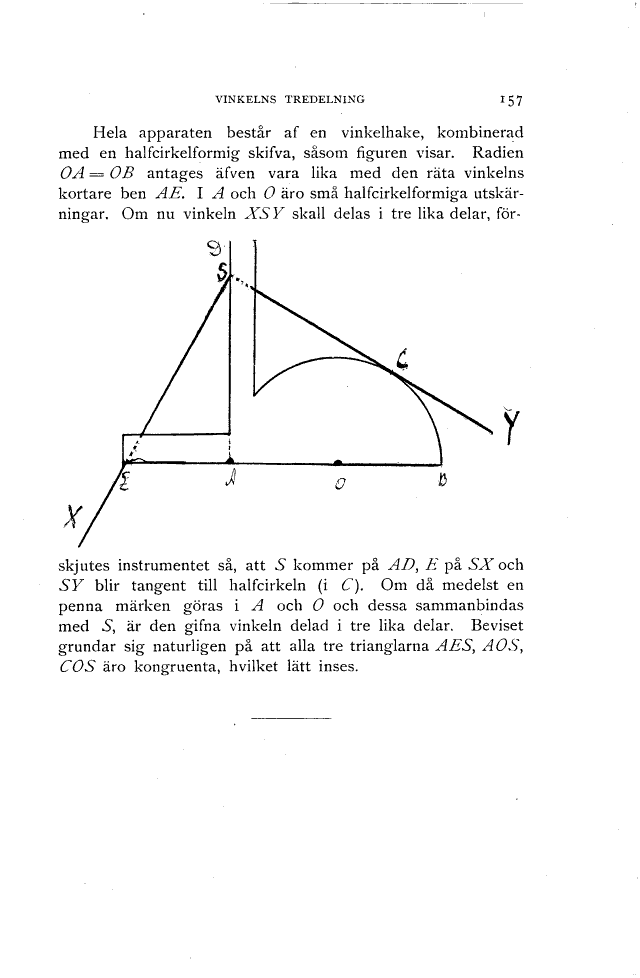

Hela apparaten består af en vinkelhake, kombinerad
med en halfcirkelformigt skifva, såsom figuren visar. Radien
OA = OB antages äfven vara lika med den räta vinkelns
kortare ben AE. I A och 0 äro små halfcirkelformiga
utskärningar. Om nu vinkeln XSY skall delas i tre lika delar, för-
skjutes instrumentet så, att 5 kommer på AD, E på SX och
SY blir tangent till halfcirkeln (i C). Om då medelst en
penna märken göras i A och 0 och dessa sammanbindas
med 5, är den gifna vinkeln delad i tre lika delar. Beviset
grundar sig naturligen på att alla tre trianglarna AES, AOS,
COS äro kongruenta, hvilket lätt inses.
