Kraftlinier, men denne Drejning modvirkes af
Ophængningsbaandets Elasticitet.
Fintmærkende Spejlgalvanometre tillader Aflæsning af
Udslag for Strømstyrker paa en
Hundredmilliontedel Ampère ell. endnu, mindre. —
Instrumenter med en Traad i mange Vindinger tæt ved
Magneten udmærker sig ved deres Følsomhed;
men det er i Reglen uoverkommeligt at
beregne, hvilke absolutte Værdier for
Strømstyrken der svarer til de forsk. Udslag. For at faa
dette bestemt maa man »kalibrere« sit G. ved
at lede Strømme, hvis Styrke er maalt paa
anden Maade, gennem det og derved faa
bestemt, hvilke Strømstyrker der svarer til en
Række Udslag. Et G., der tillader en virkelig
Maaling, har man i
Tangensgalvanometret eller Tangensbussolen (Fig.
2.). Den lodrette Ledningskreds har een ell.
nogle faa Vindinger og
danner en cirkelformet
Ring. Magnetnaalen,
hvis
Ophængningspunkt falder i
Centrum, er flere Gange
kortere end Ringens
Radius, der helst maa
gøres temmelig stor;
herved opnaas, at
Naalen ikke kommer
uden for det ret
regelmæssige Magnetfelt,
der findes omkr.
Centrum. Ringens Plan
indstilles i den
magnetiske Meridianplan,
hvori Naalen af sig
selv stiller sig, og naar
man nu sender en
Strøm gennem
Instrumentet, vil denne søge at stille Naalen vinkelret
paa Ringens Plan. Tangens af den Vinkel,
Naalen drejes bort fra sin Hvilestilling, er
proportional med Strømstyrken, og naar
man kender denne Vinkel, Ringens Radius
og Jordmagnetismens Styrke i vandret Retning,
kan man finde Strømstyrken udtrykt i Ampère
ved en simpel Formel. Udslagsvinkelen maales
gerne ved en let Viser, der er fæstet til
Naalen og bevæger sig hen over en inddelt Kreds;
den kan ogsaa maales ved Kikkert og Spejl.
Efter at man i nyere Tid har faaet galvaniske
Normalelementer med nøje kendt
elektromotorisk Kraft, og man tillige har let Adgang til
nøjagtig Bestemmelse af elektrisk
Ledningsmodstand, kan man ved Hjælp heraf sende
Sirømme af nøje kendt Styrke gennem sit G.
og derved faa Betydningen af dets Udslag
bestemt, hvorved Tangensgalvanometret som
Normalinstrument bliver overflødigt. — Til
praktisk Brug behøver man Instrumenter, der
tillader umiddelbar Aflæsning af Strømstyrken
uden Beregninger og uden vanskelige
Indstillinger, og som ofte skal tillade Maaling af
stærke Strømme, hvortil de før nævnte
Instrumenter ikke saa godt egner sig. Om
Indretningen af saadanne G. til teknisk Brug
(Ampèremetre) se elektriske
Maleinstrumenter.
Blandt de mange Varianter af G. kan nævnes
Differentialgalvanometret, der
blev angivet af den ældre Becquerel, og som i
sin Tid havde betydelig Anvendelse. I Stedet
for den enkelte Ledningstraad findes her to
Traade, der ligger ved Siden af hinanden, er
ganske ens og ens stillede med Hensyn til den
bevægelige Magnetnaal. Den ene Traads Ender
gaar til Klemskruerne A og A1, den anden
Traad til B og B1. Den ene Ende af
Dobbelttraaden fører til A og B, den anden til A1 og B1.
Forbinder man et galvanisk Elements ene Pol
med A og B1, dets anden Pol med A1 og B, vil
de to Ledninger gennemløbes af lige stærke
Strømme i modsatte Retninger, og Naalen gør
intet Udslag. Indskydes lige store Modstande i
de to Strømkredse, forstyrres Ligevægten
ikke, men er Modstandene ulige store, bliver
Strømmene ulige stærke, og Naalen slaar ud.
Apparatet kan altsaa bruges til Maaling af
elektrisk Ledningsmodstand. Det kan gøres
meget følsomt, men det er vanskeligt at faa de to
Ledningstraade tilstrækkelig ens.
K. S. K.
![]() |

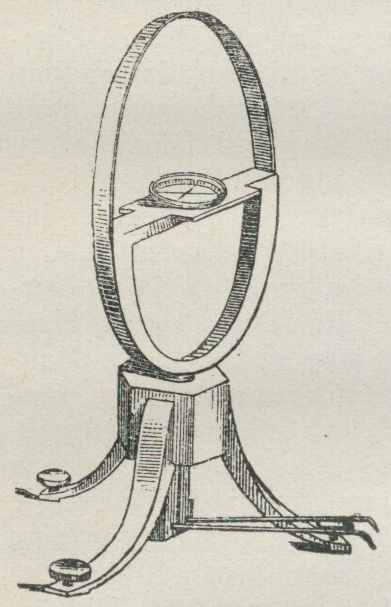

Fig. 2. Tangensgalvanometer. |
