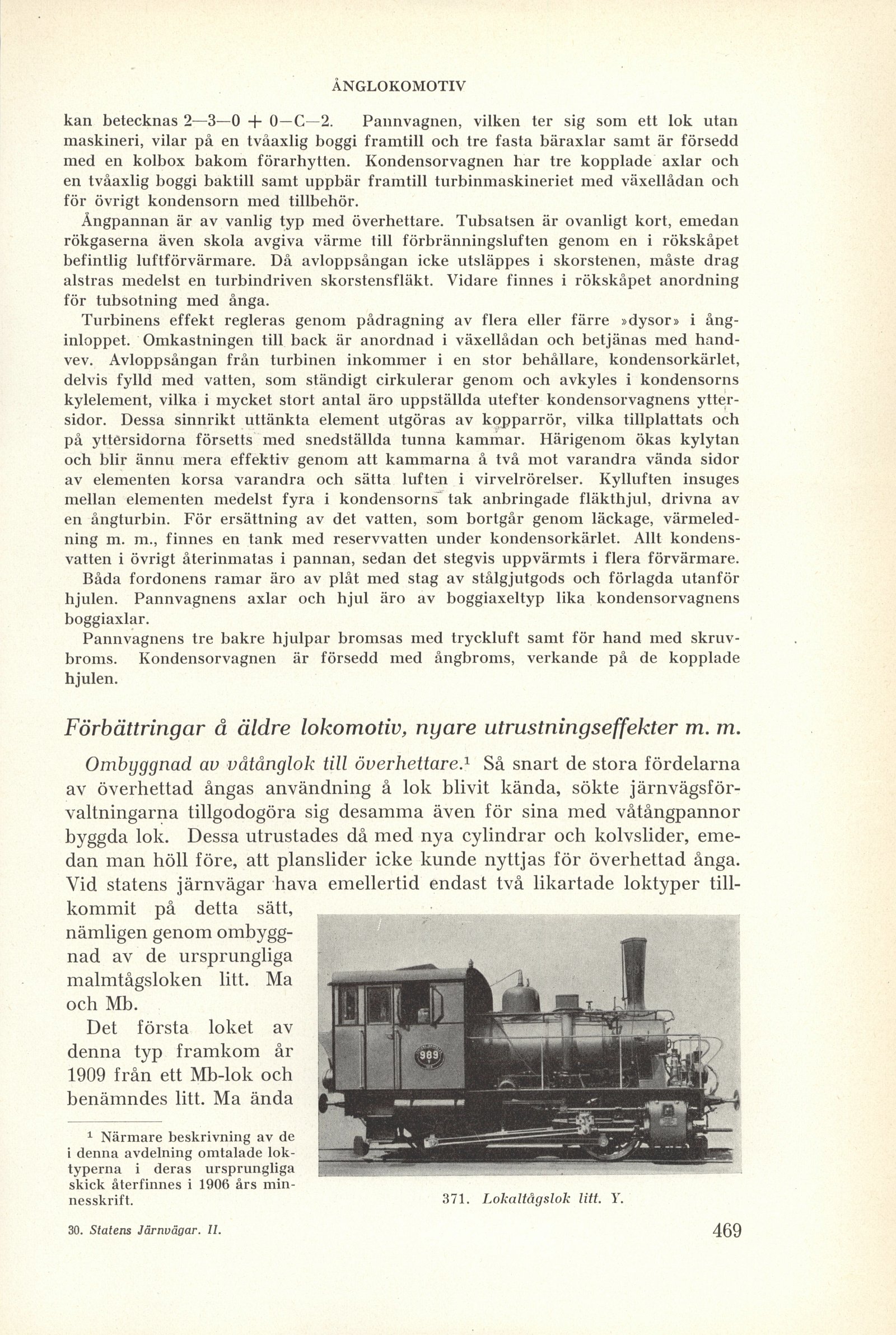

kan betecknas 2—3—0 + 0—G—2. Pannvagnen, vilken ter sig som ett lok utan
maskineri, vilar på en tvåaxlig boggi framtill och tre fasta bäraxlar samt är försedd
med en kolbox bakom förarhytten. Kondensorvagnen har tre kopplade axlar och
en tvåaxlig boggi baktill samt uppbär framtill turbinmaskineriet med växellådan och
för övrigt kondensorn med tillbehör.
Ångpannan är av vanlig typ med överhettare. Tubsatsen är ovanligt kort, emedan
rökgaserna även skola avgiva värme till förbränningsluften genom en i rökskåpet
befintlig luftförvärmare. Då avloppsångan icke utsläppes i skorstenen, måste drag
alstras medelst en turbindriven skorstensfläkt. Vidare finnes i rökskåpet anordning
för tubsotning med ånga.
Turbinens effekt regleras genom pådragning av flera eller färre »dysor» i
ånginloppet. Omkastningen till back är anordnad i växellådan och betjänas med
handvev. Avloppsångan från turbinen inkommer i en stor behållare, kondensorkärlet,
delvis fylld med vatten, som ständigt cirkulerar genom och avkyles i kondensorns
kylelement, vilka i mycket stort antal äro uppställda utefter kondensorvagnens
yttersidor. Dessa sinnrikt uttänkta element utgöras av kopparrör, vilka tillplattats och
på yttersidorna försetts med snedställda tunna kammar. Härigenom ökas kylytan
och blir ännu mera effektiv genom att kammarna å två mot varandra vända sidor
av elementen korsa varandra och sätta luften i virvelrörelser. Kylluften insuges
mellan elementen medelst fyra i kondensorns tak anbringade fläkthjul, drivna av
en ångturbin. För ersättning av det vatten, som bortgår genom läckage,
värmeledning m. m., finnes en tank med reservvatten under kondensorkärlet. Allt
kondensvatten i övrigt återinmatas i pannan, sedan det stegvis uppvärmts i flera förvärmare.
Båda fordonens ramar äro av plåt med stag av stålgjutgods och förlagda utanför
hjulen. Pannvagnens axlar och hjul äro av boggiaxeltyp lika kondensorvagnens
boggiaxlar.
Pannvagnens tre bakre hjulpar bromsas med tryckluft samt för hand med
skruvbroms. Kondensorvagnen är försedd med ångbroms, verkande på de kopplade
hjulen.
 |
| 371. Lokaltågslok litt. Y. |
