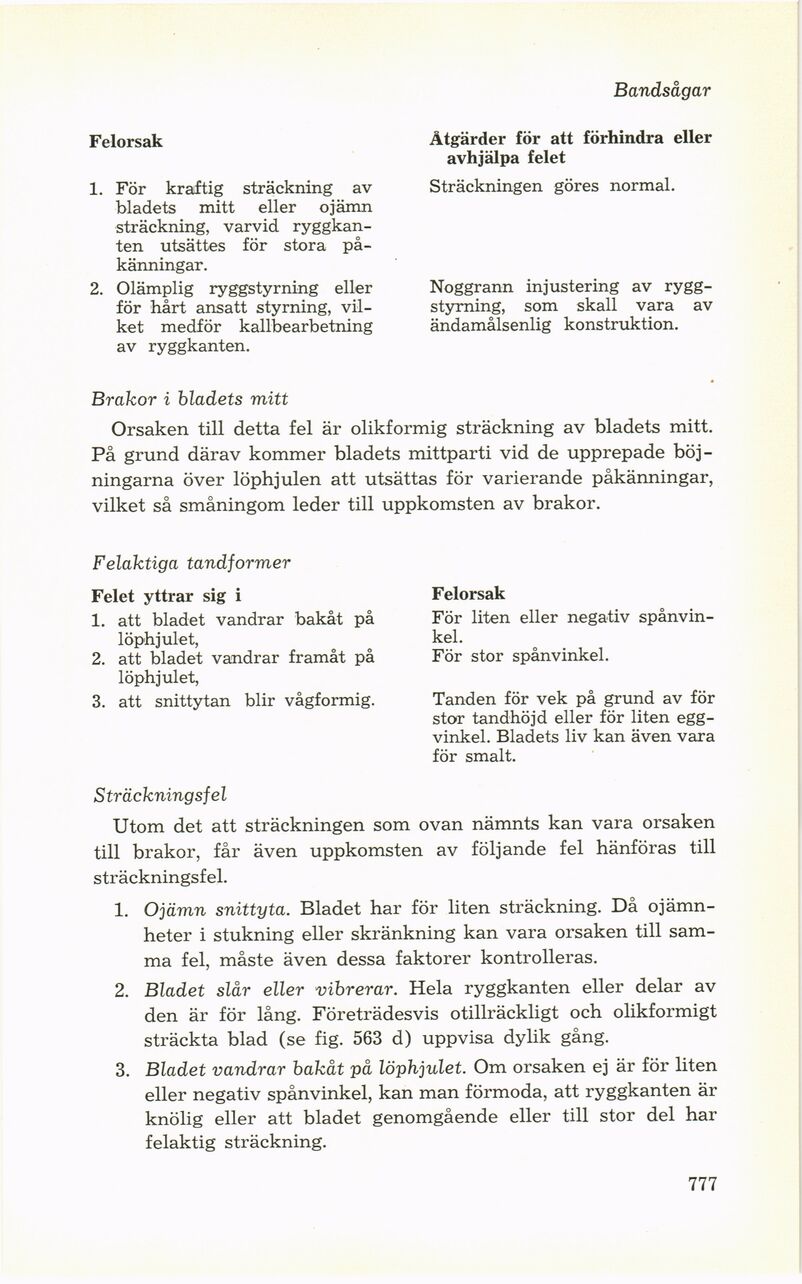

Felorsak Åtgärder för att förhindra eller avhjälpa felet
1. För kraftig sträckning av bladets mitt eller ojämn sträckning, varvid
ryggkanten utsättes för stora
påkänningar. Sträckningen göres normal.
2. Olämplig ryggstyrning eller för hårt ansatt styrning,
vilket medför kallbearbetning av ryggkanten. Noggrann injustering av
ryggstyrning, som skall vara av ändamålsenlig konstruktion.
Brakor i bladets mitt
Orsaken till detta fel är olikformig sträckning av bladets mitt.
På grund därav kommer bladets mittparti vid de upprepade
böjningarna över löphjulen att utsättas för varierande påkänningar,
vilket så småningom leder till uppkomsten av brakor.
Felaktiga tandformer
Felet yttrar sig i Felorsak
1. att bladet vandrar bakåt på löphjulet, För liten eller negativ
spånvinkel.
2. att bladet vandrar framåt på löphjulet, För stor spånvinkel.
3. att snittytan blir vågformig. Tanden för vek på grund av för stor tandhöjd eller för liten
eggvinkel. Bladets liv kan även vara för smalt.
Sträckningsfel
Utom det att sträckningen som ovan nämnts kan vara orsaken
till brakor, får även uppkomsten av följande fel hänföras till
sträckningsfel.
1. Ojämn snittyta. Bladet har för liten sträckning. Då
ojämnheter i stukning eller skränkning kan vara orsaken till
samma fel, måste även dessa faktorer kontrolleras.
2. Bladet slår eller vibrerar. Hela ryggkanten eller delar av
den är för lång. Företrädesvis otillräckligt och olikformigt
sträckta blad (se fig. 563 d) uppvisa dylik gång.
3. Bladet vandrar bakåt på löphjulet. Om orsaken ej är för liten
eller negativ spånvinkel, kan man förmoda, att ryggkanten är
knölig eller att bladet genomgående eller till stor del har
felaktig sträckning.
777
