18 febr. 1928
SKEPPSBYGGNADSKONST
23

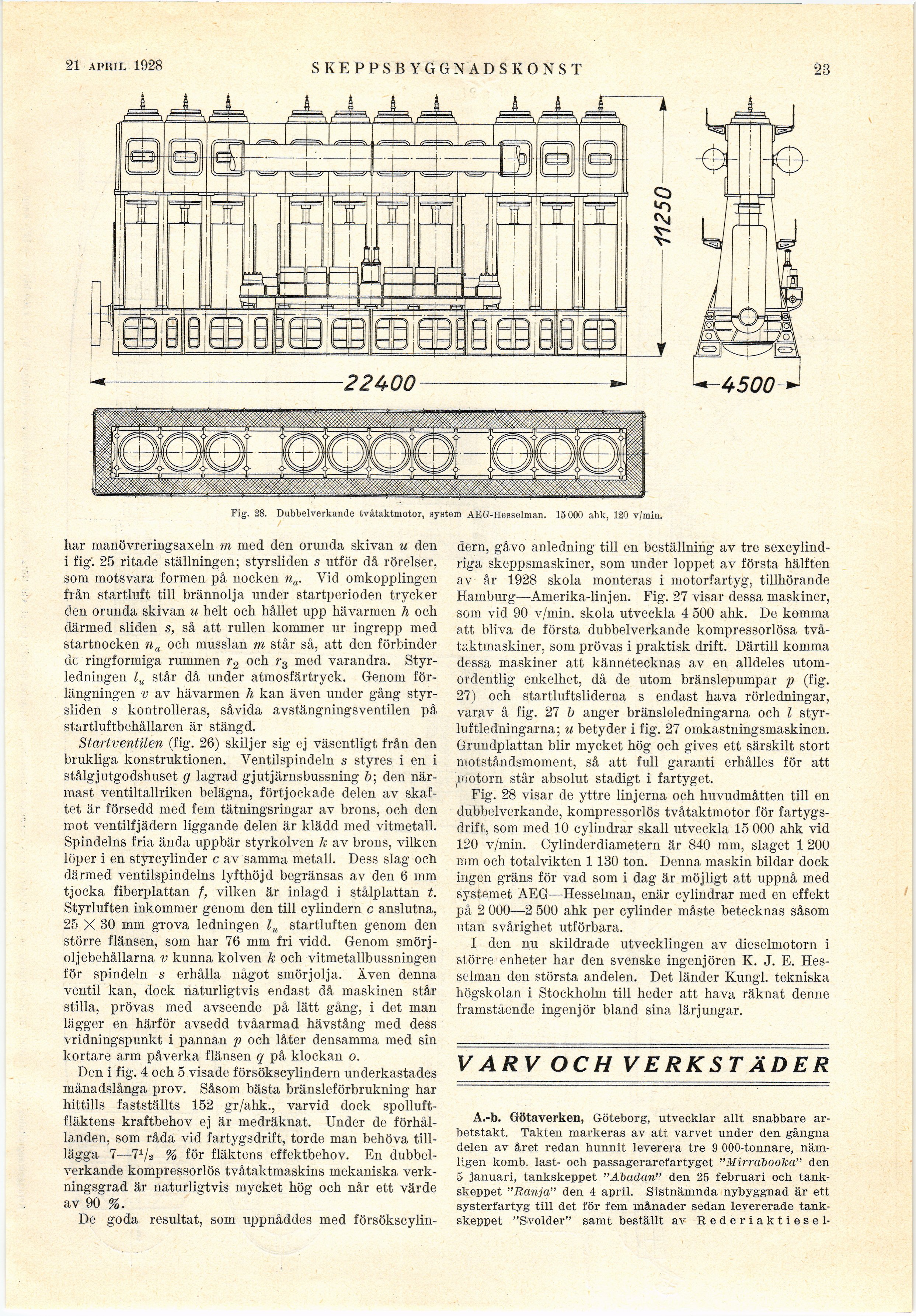

Fig. 28. Dubbelverkande tvåtaktmotor, system AEG-Hesselman. 15 000 ahk, 120 v/min.
liar manövreringsaxeln m med den orunda skivan u den
i fig’. 25 ritade ställningen; styrsliden s utför då rörelser,
som motsvara formen på nocken n„. Vid omkopplingen
från startluft till brännolja under startperioden trycker
den orunda skivan u helt och hållet upp hävarmen h och
därmed sliden s, så att rullen kommer ur ingrepp med
Startnocken na och musslan m står så, att den förbinder
dc ringformiga rummen r2 och r3 med varandra.
Styrledningen lu står då under atmosfärtryck. Genom
förlängningen v av hävarmen h kan även under gång
styrsliden s kontrolleras, såvida avstängningsventilen på
startluftbehållaren är stängd.
Startventilen (fig. 26) skiljer sig ej väsentligt från den
brukliga konstruktionen. Ventilspindeln s styres i en i
stålgjutgodshuset g lagrad gjutjärnsbussning b; den
närmast ventiltallriken belägna, förtjockade delen av
skaftet är försedd med fem tätningsringar av brons, och den
mot ventilfjädern liggande delen är klädd med vitmetall.
Spindelns fria ända uppbär styrkolven k av brons, vilken
löper i en styrcylinder c av samma metall. Dess slag och
därmed ventilspindelns lyfthöjd begränsas av den 6 mm
tjocka fiberplattan †, vilken är inlagd i stålplattan t.
Styrluften inkommer genom den till cylindern c anslutna,
25 X 30 mm grova ledningen lu startluften genom den
större flänsen, som har 76 mm fri vidd. Genom
smörjel jebehållarna v kunna kolven k och vitmetallbussningen
för spindeln s erhålla något smörjolja. Även denna
ventil kan, dock naturligtvis endast då maskinen står
stilla, prövas med avseende på lätt gång, i det man
lägger en härför avsedd tvåarmad hävstång med dess
vridningspunkt i pannan p och låter densamma med sin
kortare arm påverka flänsen q på klockan o.
Den i fig. 4 och 5 visade försökscylindern underkastades
månadslånga prov. Såsom bästa bränsleförbrukning har
hittills fastställts 152 gr/ahk., varvid dock
spolluft-fläktens kraftbehov ej är medräknat. Under de
förhållanden, som råda vid fartygsdrift, torde man behöva
till-lägga 7—71/2 % för fläktens effektbehov. En
dubbelverkande kompressorlös tvåtaktmaskins mekaniska
verkningsgrad är naturligtvis mycket hög och når ett värde
av 90 %.
De goda resultat, som uppnåddes med försökscylin-
dern, gåvo anledning till en beställning av tre
sexcylind-riga skeppsmaskiner, som under loppet av första hälften
av år 1928 skola monteras i motorfartyg, tillhörande
Hamburg—Amerika-linjen. Fig. 27 visar dessa maskiner,
som vid 90 v/min. skola utveckla 4 500 ahk. De komma
att bliva de första dubbelverkande kompressorlösa
två-taktmaskiner, som prövas i praktisk drift. Därtill komma
dessa maskiner att kännetecknas av en alldeles
utomordentlig enkelhet, då de utom bränslepumpar p (fig.
27) och startluftsliderna s endast hava rörledningar,
varav å fig. 27 b anger bränsleledningarna och l
styr-luftledningarna; u betyder i fig. 27 omkastningsmaskinen.
Grundplattan blir mycket hög och gives ett särskilt stort
motståndsmoment, så att full garanti erhålles för att
motorn står absolut stadigt i fartyget.
Fig. 28 visar de yttre linjerna och huvudmåtten till en
dubbelverkande, kompressorlös tvåtaktmotor för
fartygs-drift, som med 10 cylindrar skall utveckla 15 000 ahk vid
120 v/min. Cylinderdiametern är 840 mm, slaget 1 200
mm och totalvikten 1 130 ton. Denna maskin bildar dock
ingen gräns för vad som i dag är möjligt att uppnå med
systemet AEG—Hesselman, enär cylindrar med en effekt
på 2 000—2 500 ahk per cylinder måste betecknas såsom
utan svårighet utförbara.
I den nu skildrade utvecklingen av dieselmotorn i
större enheter har den svenske ingenjören K. J. E.
Hesselman den största andelen. Det länder Kungl, tekniska
högskolan i Stockholm till heder att hava räknat denne
framstående ingenjör bland sina lärjungar.
V ARV OCH VERKSTÄDER
A.-b. Götaverken, Göteborg, utvecklar allt snabbare
arbetstakt. Takten markeras av att varvet under den gångna
delen av året redan hunnit leverera tre 9 000-tonnare,
nämligen komb. last- och passagerarefartyget "Mirrabooka" den
5 januari, tankskeppet "A~badan" den 25 februari och
tankskeppet "Ranja" den 4 april. Sistnämnda nybyggnad är ett
systerfartyg till det för fem månader sedan levererade
tankskeppet "Svolder" samt beställt av Rederiaktiesel-
