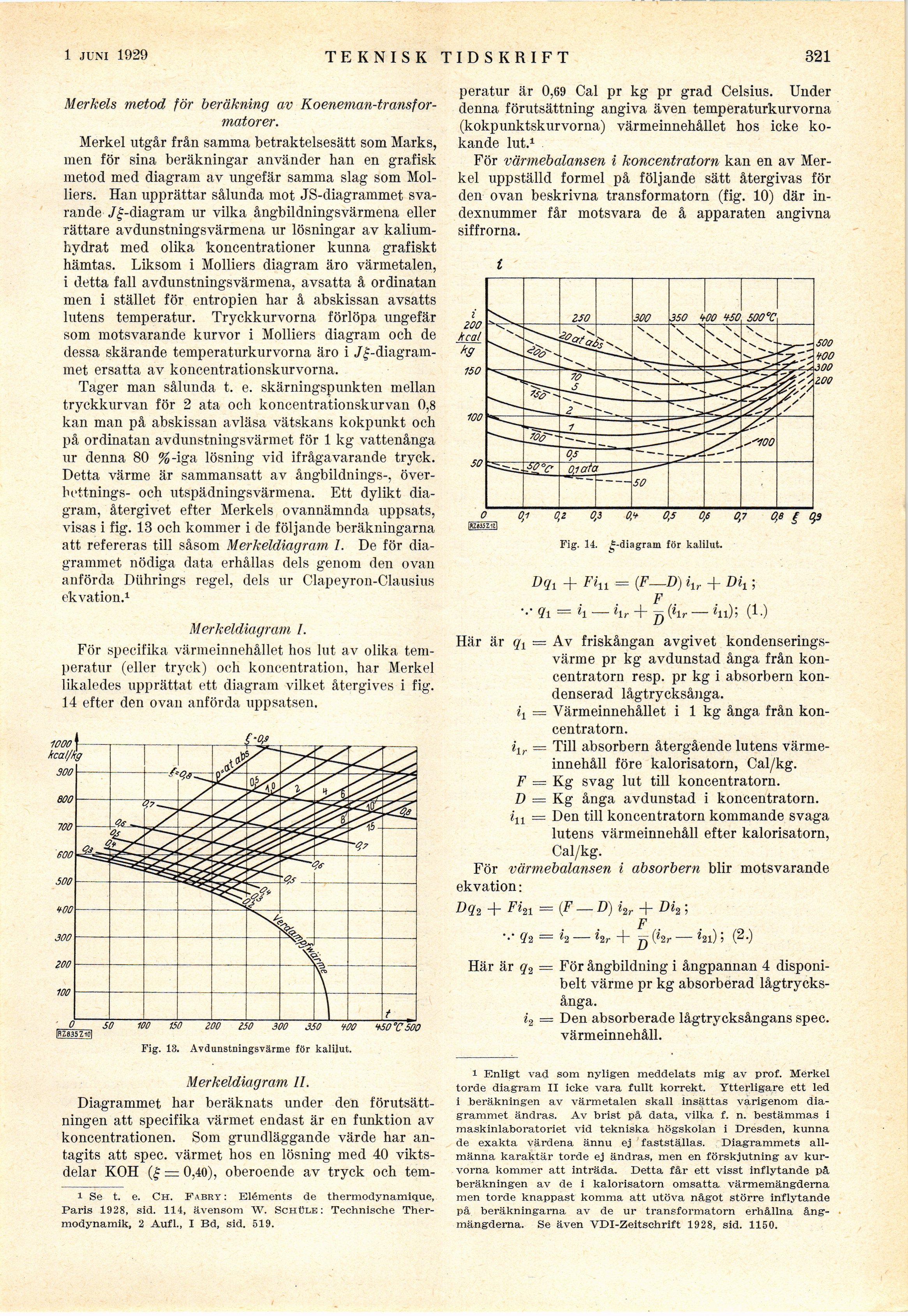

15 juni 1929
TEKNISK TIDSKRIFT
321
Merkels metod för beräkning av
Koeneman-transfor-matorer.
Merkel utgår från samma betraktelsesätt som Marks,
men för sina beräkningar använder han en grafisk
metod med diagram av ungefär samma slag som
Molliers. Han upprättar sålunda mot JS-diagrammet
svarande Jf-diagram ur vilka ångbildningsvärmena eller
rättare avdunstningsvärmena ur lösningar av
kaliumhydrat med olika koncentrationer kunna grafiskt
hämtas. Liksom i Molliers diagram äro värmetalen,
i detta fall avdunstningsvärmena, avsatta å ordinatan
men i stället för entropien har å abskissan avsatts
lutens temperatur. Tryckkurvorna förlöpa ungefär
som motsvarande kurvor i Molliers diagram och de
dessa skärande temperaturkurvorna äro i
J|-diagram-met ersatta av koncentrationskurvorna.
Tager man sålunda t, e. skärningspunkten mellan
tryckkurvan för 2 ata och koncentrationskurvan 0,8
kan man på abskissan avläsa vätskans kokpunkt och
på ordinatan avdunstningsvärmet för 1 kg vattenånga
ur denna 80 %-iga lösning vid ifrågavarande tryck.
Detta värme är sammansatt av ångbildnings-,
överhettnings- och utspädningsvärmena. Ett dylikt
diagram, återgivet efter Merkels ovannämnda uppsats,
visas i fig. 13 och kommer i de följande beräkningarna
att refereras till såsom Merkeldiagram 1. De för
diagrammet nödiga data erhållas dels genom den ovan
anförda Dührings regel, dels ur Clapeyron-Clausius
ekvation.1
Merkeldiagram /.
För specifika värmeinnehållet hos lut av olika
temperatur (eller tryck) och koncentration, har Merkel
likaledes upprättat ett diagram vilket återgives i fig.
14 efter den ovan anförda uppsatsen.
kcal/kg
300
0 SO 100 150 200 250 300 350 WO KO T 500
irz835z1di
Fig. 13. Avdunstningsvärme för kalilut.
Merkeldiagram II.
Diagrammet har beräknats under den
förutsättningen att specifika värmet endast är en funktion av
koncentrationen. Som grundläggande värde har
antagits att spec. värmet hos en lösning med 40
viktsdelar KOH (f = 0,40), oberoende av tryck och tem-
1 Se t. e. Ch. Fabry: Eléments de thermodynamique,
Paris 1928, sid. 114, ävensom W. Schüle : Technische
Thermodynamik, 2 Aufl., I Bd, sid. 519.
peratur är 0,69 Cal pr kg pr grad Celsius. Under
denna förutsättning angiva även temperaturkurvorna
(kokpunktskurvorna) värmeinnehållet hos icke
kokande lut.1
För värmebalansen i koncentratorn kan en av
Merkel uppställd formel på följande sätt återgivas för
den ovan beskrivna transformatorn (fig. 10) där
indexnummer får motsvara de å apparaten angivna
siffrorna.
0,1 0,Z 0,3 0,t 0,5 0,6 0,7 O,B f 03
1HZ833Z1ZI
Fig. 14. ^-diagram för kalilut.
Dq! + Fin = (F—D) ilr + Di,;
F
■.■ qi = h _ llr -f p(hr— «ll); (1.)
Här är q, = Av friskångan avgivet
kondenserings-värme pr kg avdunstad ånga från
koncentratorn resp. pr kg i absorbern
kondenserad lågtrycksånga.
il — Värmeinnehållet i 1 kg ånga från
koncentratorn.
ilr — Till absorbern återgående lutens
värmeinnehåll före kalorisatorn, Cal/kg.
F = Kg svag lut till koncentratorn.
D = Kg ånga avdunstad i koncentratorn.
in = Den till koncentratorn kommande svaga
lutens värmeinnehåll efter kalorisatorn,
Cal/kg.
För värmebalansen i absorbern blir motsvarande
ekvation:
Dq2 + Fin = (F-D)i2r + Di2-,
F .
’•’ q% — h-hr + (hr — hl) i (2-)
Här är q2 = För ångbildning i ångpannan 4
disponibelt värme pr kg absorberad
lågtrycksånga.
i2 = Den absorberade lågtrycksångans spec.
värmeinnehåll.
i Enligt vad som nyligen meddelats mig av prof. Merkel
torde diagram II icke vara fullt korrekt. Ytterligare ett led
i beräkningen av värmetalen skall insättas varigenom
diagrammet ändras. Av brist på data, vilka f. n. bestämmas i
maskinlaboratoriet vid tekniska högskolan i Dresden, kunna
de exakta värdena ännu ej fastställas. Diagrammets
allmänna karaktär torde ej ändras, men en förskjutning av
kurvorna kommer att inträda. Detta får ett visst inflytande på
beräkningen av de i kalorisatorn omsatta värmemängderna
men torde knappast komma att utöva något större inflytande
på beräkningarna av de ur transformatorn erhållna
ång-mängderna. Se även VDI-Zeitschrift 1928, sid. 1150.
