1(5 Nov. 1929
TEKNISK TIDSKRIFT
657
O fCCO SOOO JtOOO gooo £000 GOOO VOOO 3000 ålsa tin

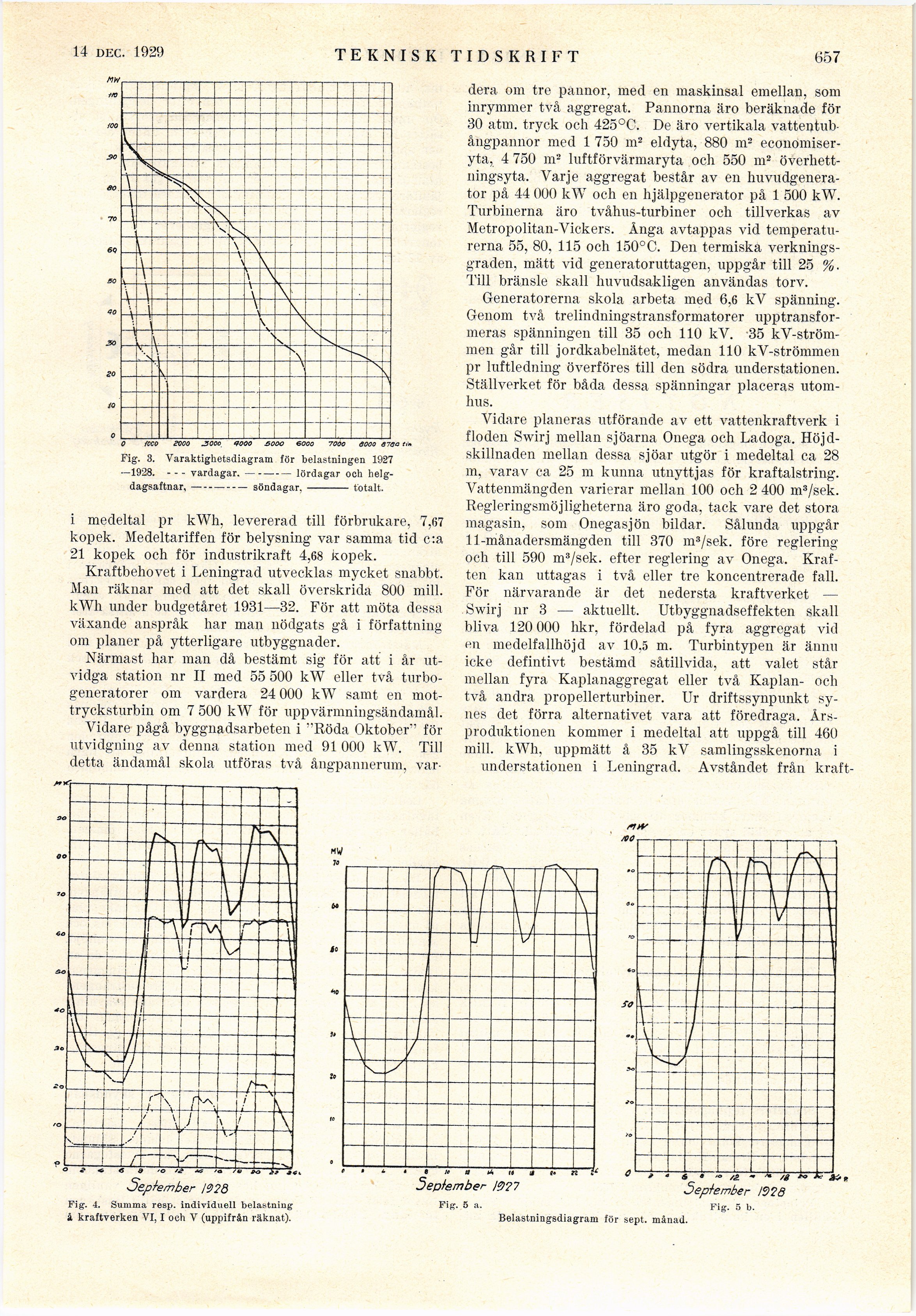

Fig. 3. Varaktighetsdiagram för belastningen 1927
—1928. - - - vardagar.––-lördagar oeh
helgdagsaftnar, –––-söndagar, - totalt.
i medeltal pr kWh. levererad till förbrukare, 7,67
kopek. Medeltariffen för belysning var samma tid c:a
21 kopek och för industrikraft 4,68 kopek.
Kraftbehovet i Leningrad utvecklas mycket snabbt.
Man räknar med att det skall överskrida 800 mill.
kWh under budgetåret 1931—32. För att möta dessa
växande anspråk har man nödgats gå i författning
om planer på ytterligare utbyggnader.
Närmast har man då bestämt sig för att i år
utvidga station nr II med 55 500 kWT eller två
turbo-generatorer om vardera 24 000 kW samt en
mot-trycksturbin om 7 500 kW för uppvärmningsändamål.
Vidare pågå byggnadsarbeten i "Röda Oktober" för
utvidgning av denna station med 91 000 kW. Till
detta ändamål skola utföras två ångpannerum, var-
dera om tre pannor, med en maskinsal emellan, som
inrymmer två aggregat. Pannorna äro beräknade för
30 atm. tryck och 425°C. De äro vertikala
vattentub-ångpannor med 1 750 m2 eldyta, 880 m2
economiser-yta, 4 750 m2 luftförvärmaryta och 550 m2
överhettningsyta. Varje aggregat består av en
huvudgenerator på 44 000 kW och en hjälpgenerator på 1 500 kW.
Turbinerna äro tvåhus-turbiner och tillverkas av
Metropolitan-Vickers. Ånga avtappas vid
temperaturerna 55, 80. 115 och 150°C. Den termiska
verkningsgraden, mätt vid generatoriittagen, uppgår till 25 %.
Till bränsle skall huvudsakligen användas torv.
Generatorerna skola arbeta med 6,6 kV spänning.
Genom två trelindningstransformatorer
upptransfor-meras spänningen till 35 och 110 kV. 35
kV-ström-men går till jordkabelnätet, medan 110 kV-strömmen
pr luftledning överföres till den södra understationen.
Ställverket för båda dessa spänningar placeras
utomhus.
Vidare planeras utförande av ett vattenkraftverk i
floden Swirj mellan sjöarna Onega och Ladoga.
Höjdskillnaden mellan dessa sjöar utgör i medeltal ca 28
m, varav ca 25 m kunna utnyttjas för kraftalstring.
Vattenmängden varierar mellan 100 och 2 400 m3/sek.
Regleringsmöjligheterna äro goda, tack vare det stora
magasin, som Onegasjön bildar. Sålunda uppgår
11-månadersmängden till 370 m3/sek. före reglering
och till 590 m3/sek. efter reglering av Onega.
Kraften kan uttagas i två eller tre koncentrerade fall.
För närvarande är det nedersta kraftverket —
Swirj nr 3 — aktuellt. Utbyggnadseffekten skall
bliva 120 000 hkr, fördelad på fyra aggregat vid
en medelfallhöjd av 10.5 m. Turbintypen är ännu
icke defintivt bestämd såtillvida, att valet står
mellan fyra Kaplanaggregat eller två Kaplan- och
två andra propellerturbiner. Ur driftssynpunkt
synes det förra alternativet vara att föredraga.
Årsproduktionen kommer i medeltal att uppgå till 460
mill. kWh. uppmätt å 35 kV samlingsskenorna i
understationen i Leningrad. Avståndet från kraft-
o « «5 9 >o s 7V ro 3#—5*1
öephmber 1928
Fig. 4. Summa resp. individuell belastning
i kraftverken VI, I och V (uppifrån räknat).
5eplember !9?7
Fig. 5 a.
September /92ä
Belastningsdiagram för sept. månad.
