2 febr. 1929
ELEKTROTEKNIK
7
skola bliva förbundna med varandra i Chevilly,
Chaingy, Eguzon och Marèges. I Chaingy äro
dessutom insatta synkrona maskiner på t. v. 20 000 kVA
för späningsreglering på båda systemen. Det
ansågs vara bättre med särskilda maskiner härför än
att dimensionera järnvägsomformaren även för
spän-ningsreglering. På fig. 2 är framställt hela nätet i
nuvarande och blivande omfattning med ledningar
och understationer samt järnvägselektrifieringens
utsträckning. De förut omnämnda ångkraftverken i
närheten av Paris överföra sin energi till nätet
genom kablar och med 60 kV spänning.
Omtransfor-meringen mellan systemen sker med transformatorer
i enheter på 20—24 000 kVA. 150/220 kV-linjerna äro
utförda med 250 m medelavstånd mellan stolparna.
De ha aluminiumledare med 294 mm2 area samt 7,8 m
avstånd mellan ledarna. Minsta avståndet till mark
är 7,8 m. Linjens impedans pr km uppgives vara
0,160 + j ■ 0,40. Isolatorerna äro av Hewlett-typ,
hopsatta vid varje upphängningspunkt i två kedjor,
vardera med 10 st. i serie, på stagstolpar 11 st.
Dimensioner, antal m. m. äro valda med hänsyn till
kommande höjning av spänningen till 220 kV. Linjerna
ha överst tvenne skyddstrådar av galvaniserat stål,
vardera med 60 mm2 area. Fig. 3 visar dessa linjer å
fri sträcka och fig. 4 i en sektionspunkt.
Omformarestationerna
äro sammanbyggda med transformatorstationer, av
vilka de flesta äro av utomhustyp (fig. 6). Avståndet

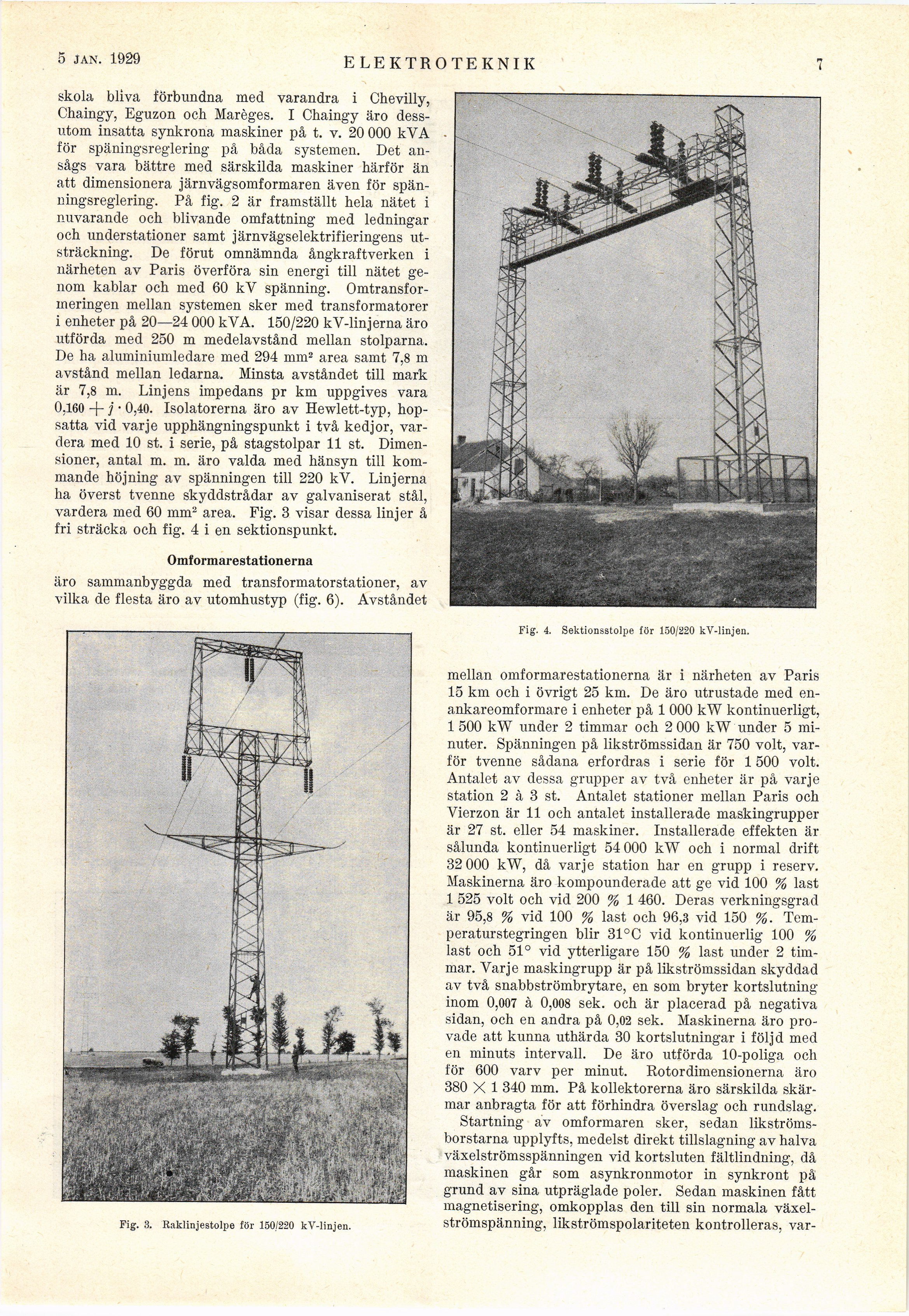

Fig. 3. Raklinjestolpe lör 150/220 kV-linjen.
Fig. 4. Sektionsstolpe för 150/220 kV-linjen.
mellan omformarestationerna är i närheten av Paris
15 km och i övrigt 25 km. De äro utrustade med
enankaromformare i enheter på 1 000 kW kontinuerligt,
1 500 kW under 2 timmar och 2 000 kW under 5
minuter. Spänningen på likströmssidan är 750 voit,
varför tvenne sådana erfordras i serie för 1 500 voit.
Antalet av dessa grupper av två enheter är på varje
station 2 à 3 st. Antalet stationer mellan Paris och
Vierzon är 11 och antalet installerade maskingrupper
är 27 st. eller 54 maskiner. Installerade effekten är
sålunda kontinuerligt 54 000 kW och i normal drift
32 000 kW, då varje station har en grupp i reserv.
Maskinerna äro kompounderade att ge vid 100 % last
1 525 voit och vid 200 % 1 460. Deras verkningsgrad
är 95,8 % vid 100 % last och 96,3 vid 150
Temperaturstegringen blir 31°C vid kontinuerlig 100 %
last och 51° vid ytterligare 150 % last under 2
timmar. Varje maskingrupp är på likströmssidan skyddad
av två snabbströmbrytare, en som bryter kortslutning
inom 0,007 à 0,008 sek. och är placerad på negativa
sidan, och en andra på 0,02 sek. Maskinerna äro
provade att kunna uthärda 30 kortslutningar i följd med
en minuts intervall. De äro utförda 10-poliga och
för 600 varv per minut. Rotordimensionerna äro
380 X 1 340 mm. På kollektorerna äro särskilda
skärmar anbragta för att förhindra överslag och rundslag.
Startning av omformaren sker, sedan
likströms-borstarna upplyfts, medelst direkt tillslagning av halva
växelströmsspänningen vid kortsluten fältlindning, då
maskinen går som asynkronmotor in synkront pä
grund av sina utpräglade poler. Sedan maskinen fått
magnetisering, omkopplas den till sin normala
växelströmspänning, likströmspolariteten kontrolleras, var-
