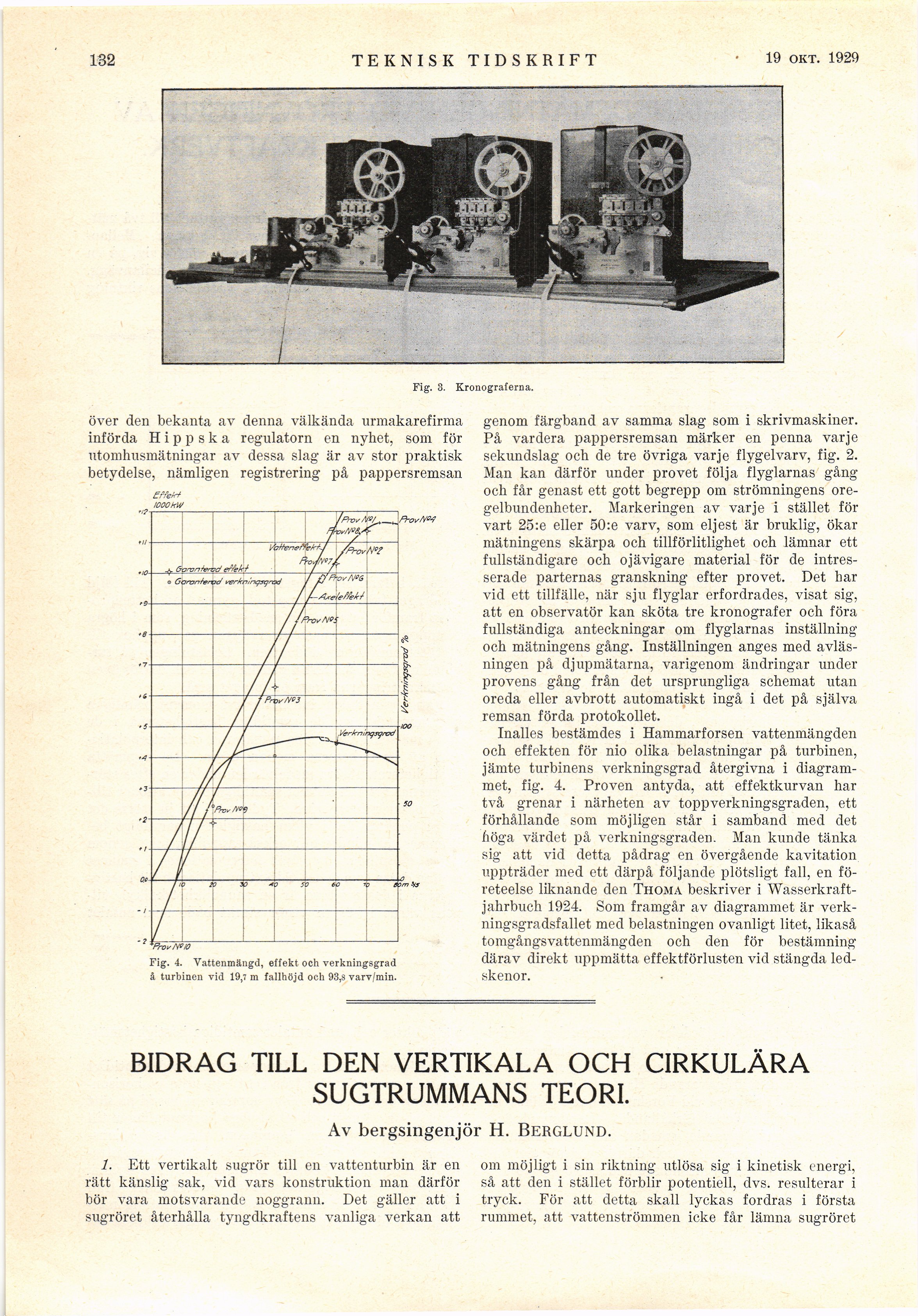

132
teknisk tidskrift
21 sept. 1929
Fig. 8. Kronograferna.
över den bekanta av denna välkända urmakarefirma
införda H i p p s k a regulatorn en nyhet, som för
utomhusmätningar av dessa slag är av stor praktisk
betydelse, nämligen registrering på pappersremsan
Fig. 4. Vattenmängd, effekt och verkningsgrad
å turbinen vid 19,7 m fallhöjd och 93,8 varv/min.
genom färgband av samma slag som i skrivmaskiner.
På vardera pappersremsan märker en penna varje
sekundslag och de tre övriga varje flygelvarv, fig. 2.
Man kan därför under provet följa flyglarnas gång
och får genast ett gott begrepp om strömningens
oregelbundenheter. Markeringen av varje i stället för
vart 25:e eller 50:e varv, som eljest är bruklig, ökar
mätningens skärpa och tillförlitlighet och lämnar ett
fullständigare och ojävigare material för de
intresserade parternas granskning efter provet. Det har
vid ett tillfälle, när sju flyglar erfordrades, visat sig,
att en observatör kan sköta tre kronografer och föra
fullständiga anteckningar om flyglarnas inställning
och mätningens gång. Inställningen anges med
avläsningen på djup mätarna, varigenom ändringar under
provens gång från det ursprungliga schemat utan
oreda eller avbrott automatiskt ingå i det på själva
remsan förda protokollet.
Inalles bestämdes i Hammarforsen vattenmängden
och effekten för nio olika belastningar på turbinen,
jämte turbinens verkningsgrad återgivna i
diagrammet, fig. 4. Proven antyda, att effektkurvan har
två grenar i närheten av toppverkningsgraden, ett
förhållande som möjligen står i samband med det
höga värdet på verkningsgraden. Man kunde tänka
sig att vid detta pådrag en övergående kavitation
uppträder med ett därpå följande plötsligt fall, en
företeelse liknande den Thoma beskriver i
Wasserkraftjahrbuch 1924. Som framgår av diagrammet är
verkningsgradsfallet med belastningen ovanligt litet, likaså
tomgångsvattenmängden och den för bestämning
därav direkt uppmätta effektförlusten vid stängda
ledskenor.
BIDRAG TILL DEN VERTIKALA OCH CIRKULÄRA
SUGTRUMMANS TEORI.
Av bergsingenjör H. Berglund.
1. Ett vertikalt sugrör till en vattenturbin är en
rätt känslig sak, vid vars konstruktion man därför
bör vara motsvarande noggrann. Det gäller att i
sugröret återhålla tyngdkraftens vanliga verkan att
om möjligt i sin riktning utlösa sig i kinetisk energi,
så att den i stället förblir potentiell, dvs. resulterar i
tryck. För att detta skall lyckas fordras i första
rummet, att vattenströmmen icke får lämna sugröret
