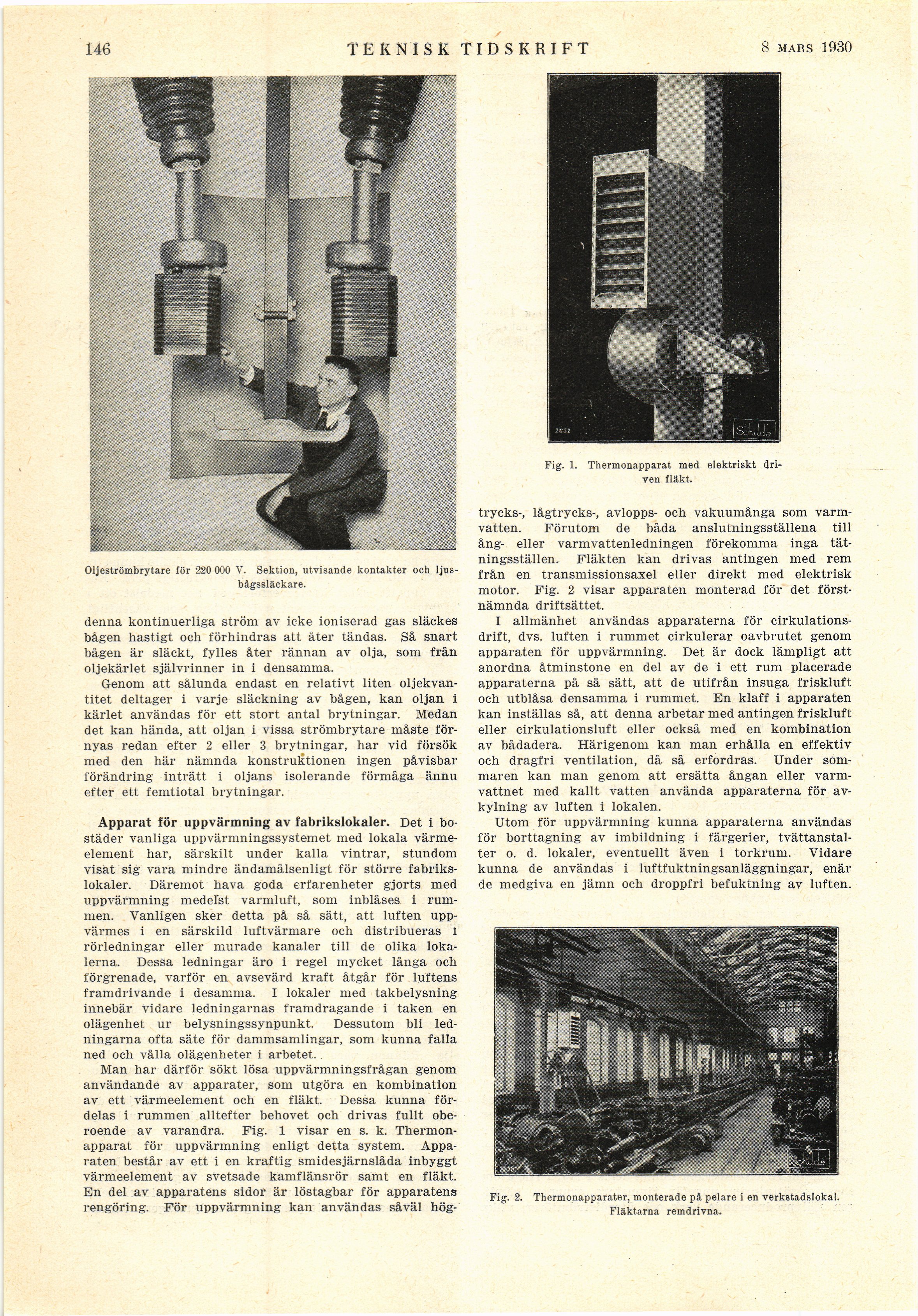

146
TEKNISK TIDSKRIFT
15 febr. 1930
Oijeströmbrytare för 220 000 V. Sektion, utvisande kontakter och
ljus-bågssläckare.
denna kontinuerliga ström av icke ioniserad gas släckes
bågen hastigt och förhindras att åter tändas. Så snart
bågen är släckt, fylles åter rännan av olja, som från
oljekärlet självrinner in i densamma.
Genom att sålunda endast en relativt liten
oljekvantitet deltager i varje släckning av bågen, kan oljan i
kärlet användas för ett stort antal brytningar. Medan
det kan hända, att oljan i vissa strömbrytare måste
förnyas redan efter 2 eller 3 brytningar, har vid försök
med den här nämnda konstruktionen ingen påvisbar
förändring inträtt i oljans isolerande förmåga ännu
efter ett femtiotal brytningar.
Apparat för uppvärmning av fabrikslokaler. Det i
bostäder vanliga uppvärmningssystemet med lokala
värmeelement har, särskilt under kalla vintrar, stundom
visat sig vara mindre ändamålsenligt för större
fabrikslokaler. Däremot hava goda erfarenheter gjorts med
uppvärmning medelst varmluft, som inblåses i
rummen. Vanligen sker detta på så sätt, att luften
uppvärmes i en särskild luftvärmare och distribueras l
rörledningar eller murade kanaler till de olika
lokalerna. Dessa ledningar äro i regel mycket långa och
förgrenade, varför en avsevärd kraft åtgår för luftens
framdrivande i desamma. I lokaler med takbelysning
innebär vidare ledningarnas framdragande i taken en
olägenhet ur belysningssynpunkt. Dessutom bli
ledningarna ofta säte för dammsamlingar, som kunna falla
ned och vålla olägenheter i arbetet.
Man har därför sökt lösa uppvärmningsfrågan genom
användande av apparater, som utgöra en kombination
av ett värmeelement och en fläkt. Dessa kunna
fördelas i rummen alltefter behovet och drivas fullt
oberoende av varandra. Fig. 1 visar en s. k.
Thermon-apparat för uppvärmning enligt detta system.
Apparaten består av ett i en kraftig smidesjärnslåda inbyggt
värmeelement av svetsade kamflänsrör samt en fläkt.
En del av apparatens sidor är löstagbar för apparatens
rengöring. För uppvärmning kan användas såväl hög-
Fig. 1. Thermonapparat med elektriskt
driven fläkt.
trycks-, lågtrycks-, avlopps- och vakuumånga som
varmvatten. Förutom de båda anslutningsställena till
ång- eller varmvattenledningen förekomma inga
tätningsställen. Fläkten kan drivas antingen med rem
från en transmissionsaxel eller direkt med elektrisk
motor. Fig. 2 visar apparaten monterad för det
förstnämnda driftsättet.
I allmänhet användas apparaterna för
cirkulationsdrift, dvs. luften i rummet cirkulerar oavbrutet genom
apparaten för uppvärmning. Det är dock lämpligt att
anordna åtminstone en del av de i ett rum placerade
apparaterna på så sätt, att de utifrån insuga friskluft
och utblåsa densamma i rummet. En klaff i apparaten
kan inställas så, att denna arbetar med antingen friskluft
eller cirkulationsluft eller också med en kombination
av bådadera. Härigenom kan man erhålla en effektiv
och dragfri ventilation, då så erfordras. Under
sommaren kan man genom att ersätta ångan eller
varmvattnet med kallt vatten använda apparaterna för
avkylning av luften i lokalen.
Utom för uppvärmning kunna apparaterna användas
för borttagning av imbildning i färgerier,
tvättanstalter o. d. lokaler, eventuellt även i torkrum. Vidare
kunna de användas i luftfuktningsanläggningar, enär
de medgiva en jämn och droppfri befuktning av luften.
Fig. 2. Thermonapparater, monterade på pelare i en verkstadslokal.
Fläktarna remdrivna.
