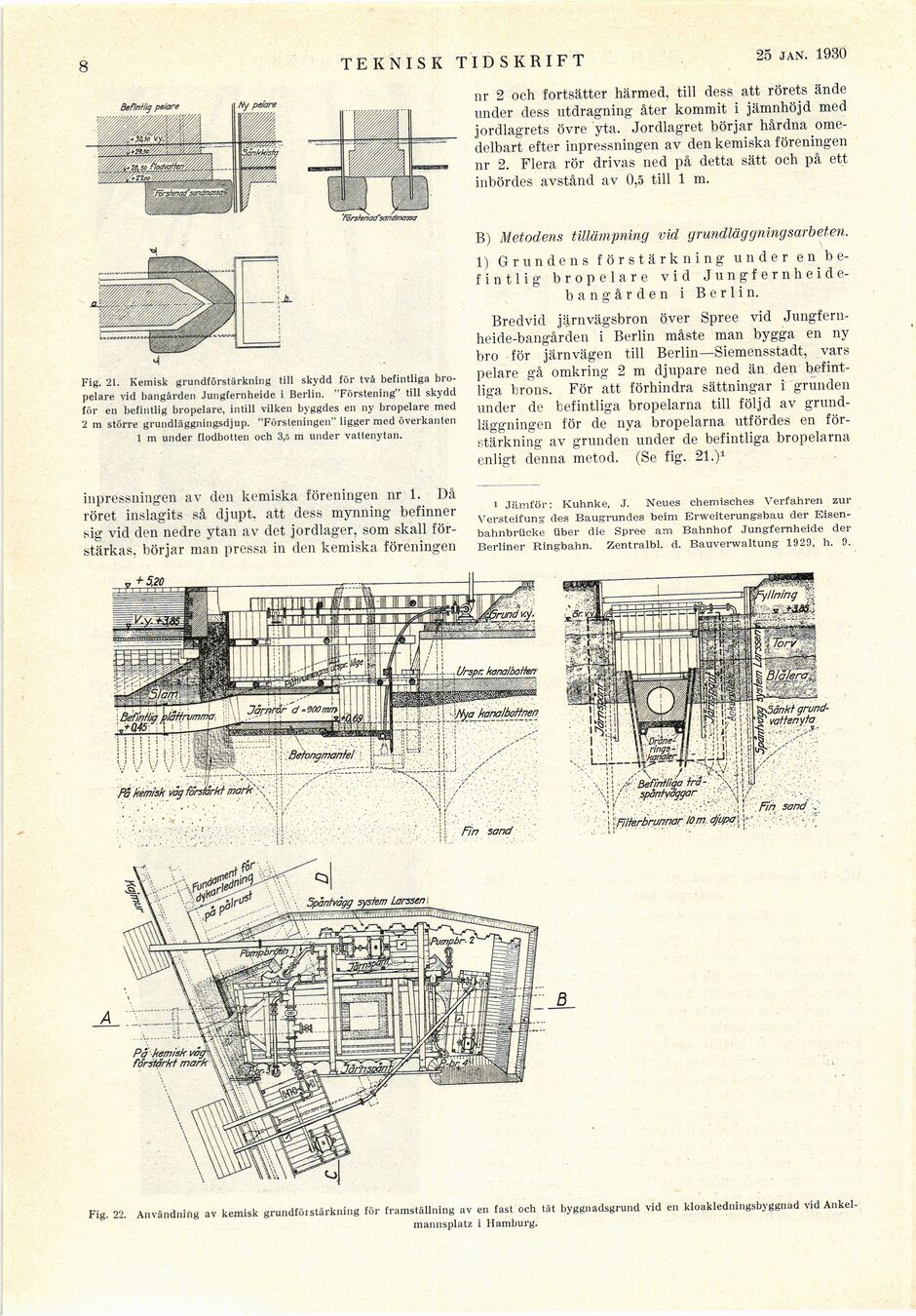

8

TEKNISK TIDSKRIFT

22 febr. 1930

Befintlig pelare



Fig. 21. Kemisk grundförstärkning till skydd för två befintliga
bropelare vid bangården Jungfernheide i Berlin. "Förstening" till skydd
för en befintlig bropelare, intill vilken byggdes en ny bropelare med
2 tn större grundläggningsdjup. "Försteningen" ligger med överkanten
1 m under flodbotten och 3,5 m under vattenytan.

nr 2 och fortsätter härmed, till dess att rörets ände
under dess utdragning åter kommit i jämnhöjd med
jordlagrets övre yta. Jordlagret börjar hårdna
omedelbart efter inpressningen av den kemiska föreningen
nr 2. Flera rör drivas ned på detta sätt och på ett
inbördes avstånd av 0,5 till 1 m.

B) Metodens tillämpning vid grundläggningsarbeten.

1) Grundens förstärkning under en
befintlig bropelare vid Jungfernheid
e-bangården i Berlin.

Bredvid järnvägsbron över Spree vid
Jungfern-heide-bangården i Berlin måste man bygga en ny
bro för järnvägen till Berlin—Siemensstadt, vars
pelare gå omkring 2 m djupare ned än den
befintliga brons. För att förhindra sättningar i grunden
under de befintliga bropelarna till följd av
grundläggningen för de nya bropelarna utfördes en
förstärkning av grunden under de befintliga bropelarna
enligt denna metod. (Se fig. 21.)1

I Blålera’..,

is i Må,

§s5ä7/rf
grund-g vattenyta^

[-Dränerings -kanaler_-]

{+Dräne-
rings -
kanaler_+}

Befintliga

Filterbrunnar 10 m djupa

inpressningen av den kemiska föreningen nr 1. Då
röret inslagits så djupt, att dess mynning befinner
sig vid den nedre ytan av det jordlager, som skall
förstärkas, börjar man pressa in den kemiska föreningen

1 Jämför: Kuhnke, J. Neues chemisches Verfahren zur
Versteifung des Baugrundes beim Erweiterungsbau der
Eisenbahnbrücke über die Spree am Bahnhof Jungfernheide der
Berliner Ringbahn. Zentralbl. d. Bauverwaltung 1929, h. 9.

Fih Sand

Fin sand

kana!hoffen

kanalbottnen

Fig. 22. Användning av kemisk grundförstärkning för framställning av en fast och tät byggnadsgrund vid en kloakledningsbyggnad vid Ankel-

mannsplatz i Hamburg.
