TEKNISK TIDSKRIFT
12 NOV. 1932
,1

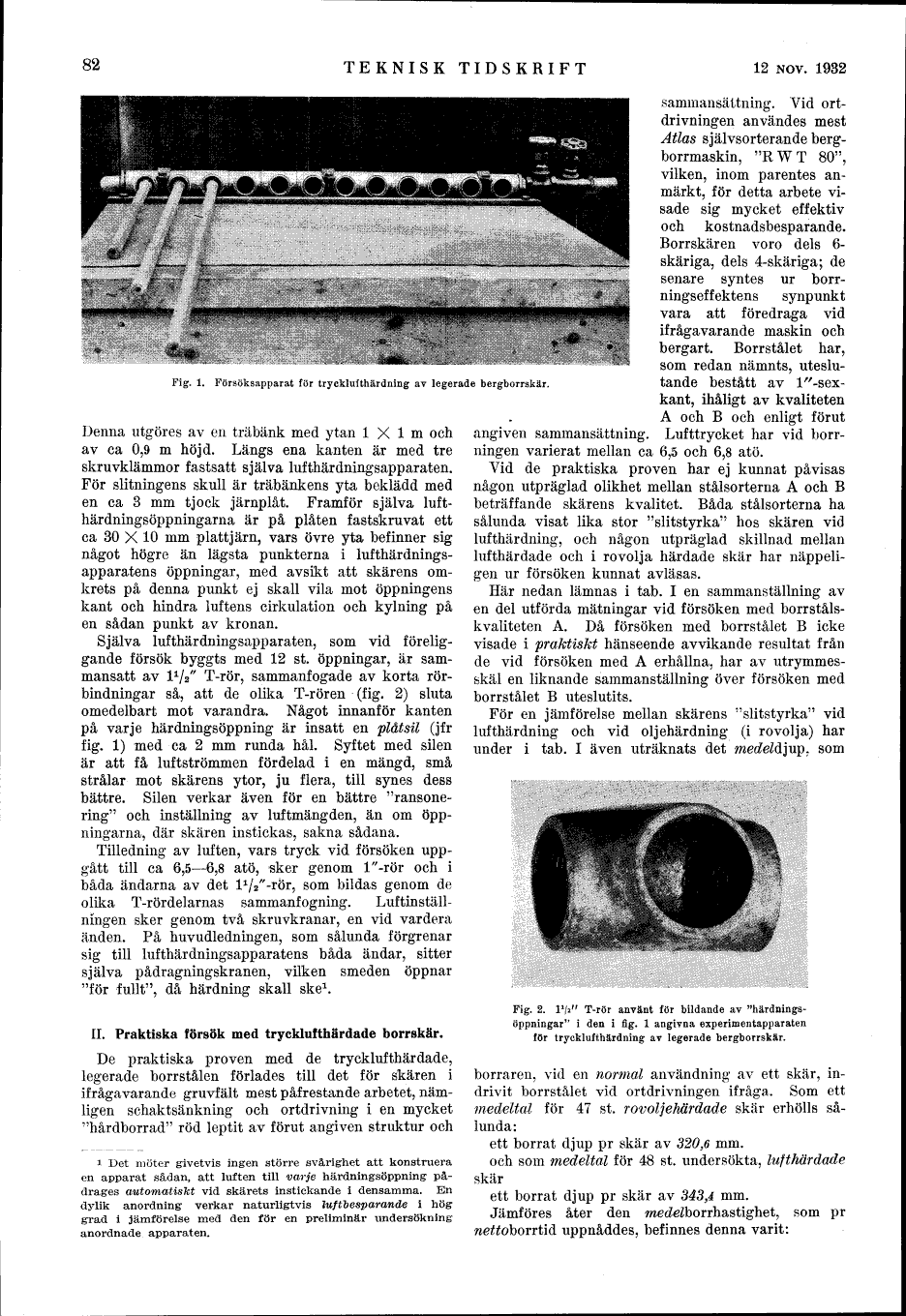

Fig. 1. Försöksapparat för trycklufthärdning av legerade bergborrskär.
Denna utgöres av en träbänk med ytan l X l m och
av ca 0,9 m höjd. Längs ena kanten är med tre
skruvklämmor fastsatt själva lufthärdningsapparaten.
För slitningens skull är träbänkens yta beklädd med
en ca 3 mm tjock järnplåt. Framför själva
luft-härdningsöppningarna är på plåten fastskruvat ett
ca 30 X 10 mm plattjärn, vars övre yta befinner sig
något högre än lägsta punkterna i
lufthärdnings-apparatens öppningar, med avsikt att skärens
omkrets på denna punkt ej skall vila mot öppningens
kant och hindra luftens cirkulation och kylning på
en sådan punkt av kronan.
Själva lufthärdningsapparaten, som vid
föreliggande försök byggts med 12 st. öppningar, är
sammansatt av l1//’ T-rör, sammanfogade av korta
rörbindningar så, att de olika T-rören (fig. 2) sluta
omedelbart mot varandra. Något innanför kanten
på varje härdningsöppning är insatt en plåtsil (jfr
fig. 1) med ca 2 mm runda hål. Syftet med silen
är att få luftströmmen fördelad i en mängd, små
strålar mot skärens ytor, ju flera, till synes dess
bättre. Silen verkar även för en bättre
"ransonering" och inställning av luftmängden, än om
öppningarna, där skären instickas, sakna sådana.
Tilledning av luften, vars tryck vid försöken
uppgått till ca 6,5-6,8 åto, <sker genom l "-rör och i
båda ändarna av det !1/2//-rör, som bildas genom de
olika T-rördelarnas sammanfogning.
Luftinställ-ningen sker genom två skruvkranar, en vid vardera
änden. På huvudledningen, som sålunda förgrenar
sig till lufthärdningsapparatens båda ändar, sitter
själva pådragningskranen, vilken smeden öppnar
"för fullt", då härdning skall ske1.
II. Praktiska försök med trycklufthärdade borrskär.
De praktiska proven med de trycklufthärdade,
legerade borrstålen förlades till det för skären i
ifrågavarande gruvfält mest påfrestande arbetet,
nämligen schaktsänkning och ortdrivning i en mycket
"hårdborrad" röd leptit av förut angiven struktur och
i Det möter givetvis ingen större svårighet att konstruera
en apparat sådan, att luften till varje härdningsöppning
på-drages automatiskt vid skärets instickande i densamma. En
dylik anordning verkar naturligtvis lufti) e sp ärande i hög
grad i jämförelse med den för en preliminär
undersökning-anordnade apparaten.
sammansättning. Vid
ortdrivningen användes mest
Atlas självsorterande
bergborrmaskin, "RWT 80",
vilken, inom parentes
anmärkt, för detta arbete
visade sig mycket effektiv
och kostnadsbesparande.
Borrskären voro dels
6-skäriga, dels 4-skäriga; de
senare syntes ur
borrningseffektens synpunkt
vara att föredraga vid
ifrågavarande maskin och
bergart. Borrstålet har,
som redan nämnts,
uteslutande bestått av
l"-sex-kant, ihåligt av kvaliteten
A och B och enligt förut
angiven sammansättning. Lufttrycket har vid
borrningen varierat mellan ca 6,5 och 6,8 åto.
Vid de praktiska proven har ej kunnat påvisas
någon utpräglad olikhet mellan stålsorterna A och B
beträffande skärens kvalitet. Båda stålsorterna ha
sålunda visat lika stor "slitstyrka" hos skären vid
lufthärdning, och någon utpräglad skillnad mellan
lufthärdade och i rovolja härdade skär har
näppeligen ur försöken kunnat avläsas.
Här nedan lämnas i tab. I en sammanställning av
en del utförda mätningar vid försöken med
borrståls-kvaliteten A. Då försöken med borrstålet B icke
visade i praktiskt hänseende avvikande resultat från
de vid försöken med A erhållna, har av
utrymmesskäl en liknande sammanställning över försöken med
borrstålet B uteslutits.
För en jämförelse mellan skärens "slitstyrka" vid
lufthärdning och vid oljehärdning (i rovolja) har
under i tab. I även uträknats det medelåjup. som
Fig. 2. IV T-rör använt för bildande av "härdnings-
öppningar" i den i fig. l angivna experimentapparaten
för trycklufthärdning av legerade bergborrskär.
borraren, vid en normal användning av ett skär,
indrivit borrstålet vid ortdrivningen ifråga. Som ett
medeltal för 47 st. rov öl j e härdade skär erhölls
sålunda:
ett borrat djup pr skär av 320,6 mm.
och som medeltal för 48 st. undersökta, lufthärdade
skär
ett borrat djup pr skär av 3434 mm.
Jämföres åter den medteZborrhastighet, som pr
nettoborrtiå uppnåddes, befinnes denna varit:
