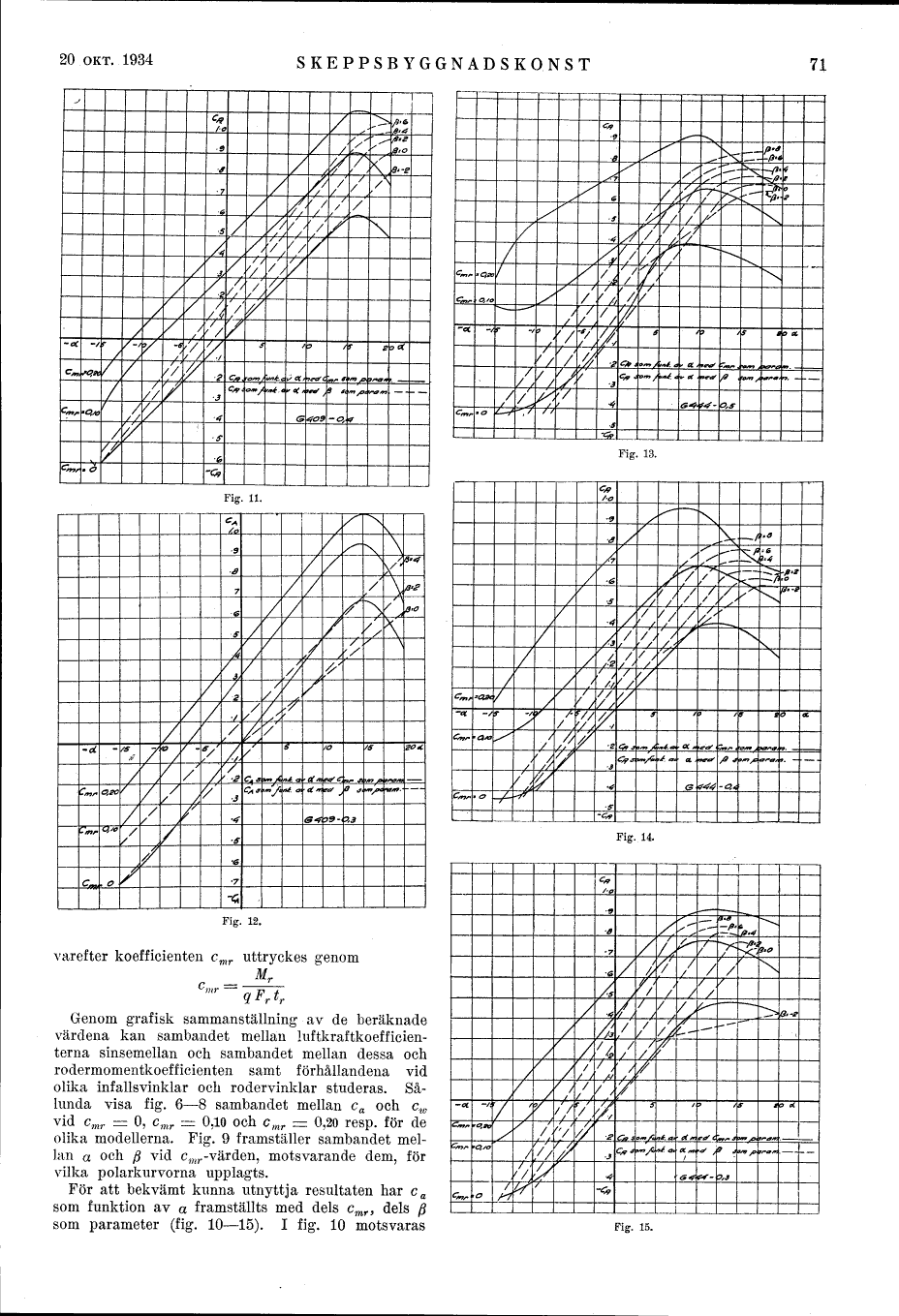

Fig. 11.

Fig. 12.

varefter koefficienten c_mr uttryckes genom
c_mr = M_r / q F_r t_r

Genom grafisk sammanställning av de beräknade
värdena kan sambandet mellan luftkraftkoefficienterna
sinsemellan och sambandet mellan dessa och
rodermomentkoefficienten samt förhållandena vid
olika infallsvinklar och rodervinklar studeras.
Sålunda visa fig. 6–8 sambandet mellan c_a och c_w
vid c_mr = 0, c_mr = 0,10 och c_mr = 0,20 resp. för de
olika modellerna. Fig. 9 framställer sambandet
mellan a och [beta] vid c_mr-värden, motsvarande dem, för
vilka polarkurvorna upplagts.

För att bekvämt kunna utnyttja resultaten har c_a
som funktion av a framställts med dels c_mr, dels [beta]
som parameter (fig. 10–15). I fig. 10 motsvaras

Fig. 13.

Fig. 14.

Fig. 15.
