62
-teknisk tidskrift
27 april 1935

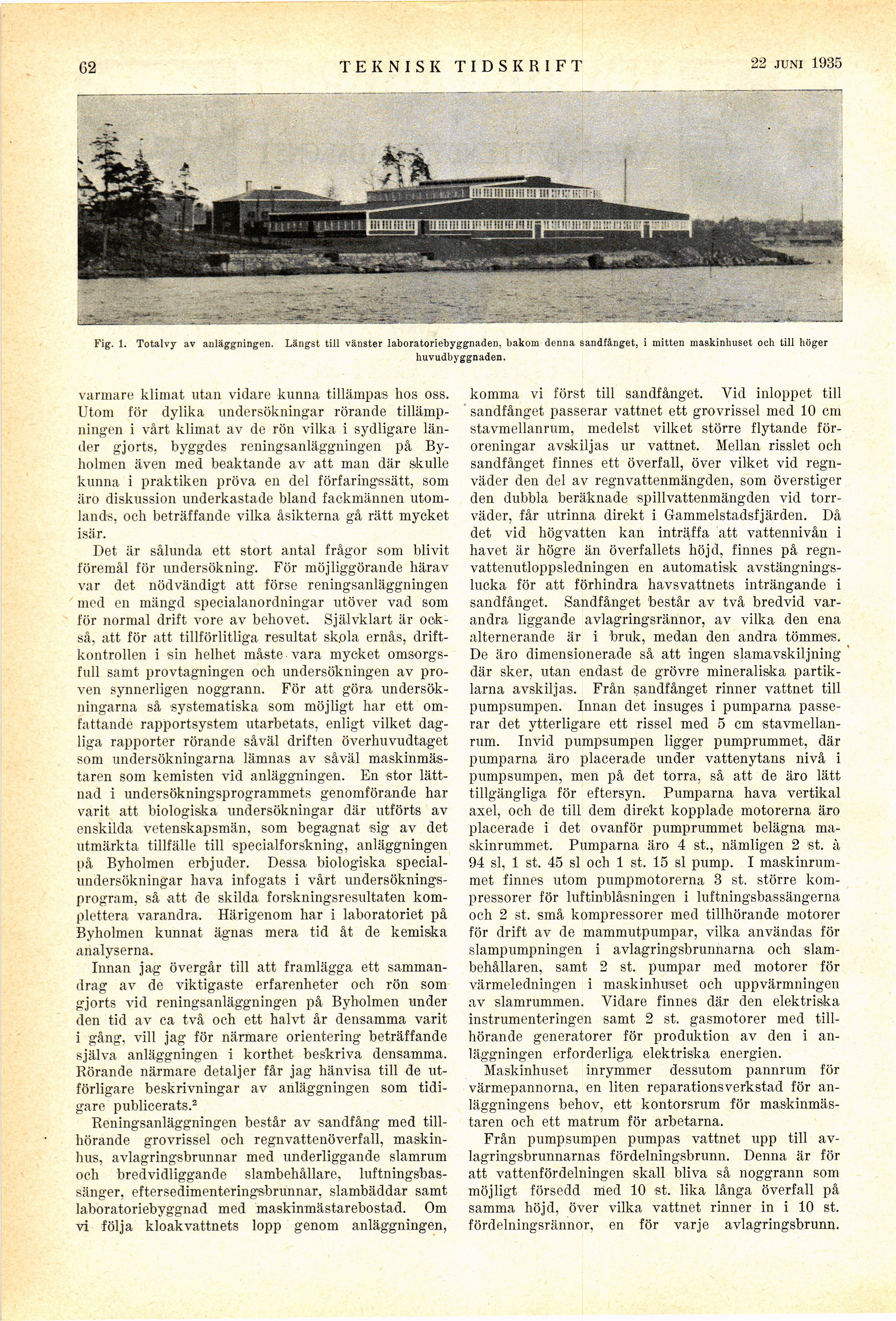

Fig. 1. Totalvy av anläggningen. Längst till vänster laboratoriebyggnaden, bakom denna sandfånget, i mitten maskinhuset och till liöger
huvudbyggnaden.
varmare klimat utan vidare kunna tillämpas hos oss.
Utom för dylika undersökningar rörande
tillämpningen i vårt klimat av de rön vilka i sydligare
länder gjorts, byggdes reningsanläggningen på
By-holmen även med beaktande av att man där skulle
kunna i praktiken pröva en del förfaringssätt, som
äro diskussion underkastade bland fackmännen
utomlands, och beträffande vilka åsikterna gå rätt mycket
isär.
Det är sålunda ett stort antal frågor som blivit
föremål för undersökning. För möjliggörande härav
var det nödvändigt att förse reningsanläggningen
med en mängd specialanordningar utöver vad som
för normal drift vore av behovet. Självklart är
också, att för att tillförlitliga resultat skola ernås,
driftkontrollen i sin helhet måste vara mycket
omsorgsfull saint provtagningen och undersökningen av
proven synnerligen noggrann. För att göra
undersökningarna så systematiska som möjligt har ett
omfattande rapportsystem utarbetats, enligt vilket
dagliga rapporter rörande såväl driften överhuvudtaget
som undersökningarna lämnas av såväl
maskinmästaren som kemisten vid anläggningen. En stor
lättnad i undersökningsprogrammets genomförande har
varit att biologiska undersökningar där utförts av
enskilda vetenskapsmän, som begagnat sig av det
utmärkta tillfälle till specialforskning, anläggningen
på Byholmen erbjuder. Dessa biologiska
specialundersökningar hava infogats i vårt
undersökningsprogram, så att de skilda forskningsresultaten
komplettera varandra. Härigenom har i laboratoriet på
Byholmen kunnat ägnas mera tid åt de kemiska
analyserna.
Innan jag övergår till att framlägga ett
sammandrag av de viktigaste erfarenheter och rön som
gjorts vid reningsanläggningen på Byholmen under
den tid av ca två och ett halvt år densamma varit
i gång, vill jag för närmare orientering beträffande
själva anläggningen i korthet beskriva densamma.
Rörande närmare detaljer får jag hänvisa till de
utförligare beskrivningar av anläggningen som
tidigare publicerats.2
Reningsanläggningen består av sandfång med
tillhörande grovrissel och regnvattenöverfall,
maskinhus, avlagringsbrunnar med underliggande slamrum
och bredvidliggande slambehållare,
luftningsbas-sänger, eftersedimenteringsbrunnar, slambäddar samt
laboratoriebyggnad med maskinmästarebostad. Om
vi följa kloakvattnets lopp genom anläggningen,
komma vi först till sandfånget. Yid inloppet till
sandfånget passerar vattnet ett grovrissel med 10 cm
stavmellanrum, medelst vilket större flytande
föroreningar avskiljas ur vattnet. Mellan risslet och
sandfånget finnes ett överfall, över vilket vid
regnväder den del av regnvattenmängden, som överstiger
den dubbla beräknade spillvattenmängden vid
torrväder, får utrinna direkt i Gammelstadsfjärden. Då
det vid högvatten kan inträffa att vattennivån i
havet är högre än överfallets höjd, finnes på
regn-vattenutloppsledningen en automatisk
avstängnings-lucka för att förhindra havsvattnets inträngande i
sandfånget. Sandfånget består av två bredvid
varandra liggande avlagringsrännor, av vilka den ena
alternerande är i bruk, medan den andra tömmes.
De äro dimensionerade så att ingen slamavskiljning
där sker, utan endast de grövre mineraliska
partiklarna avskiljas. Från sandfånget rinner vattnet till
pumpsumpen. Innan det insuges i pumparna
passerar det ytterligare ett rissel med 5 cm
stavmellanrum. Invid pumpsumpen ligger pumprummet, där
pumparna äro placerade under vattenytans nivå i
pumpsumpen, men på det torra, så att de äro lätt
tillgängliga för eftersyn. Pumparna hava vertikal
axel, och de till dem direkt kopplade motorerna äro
placerade i det ovanför pumprummet belägna
maskinrummet. Pumparna äro 4 st., nämligen 2 st. à
94 si, 1 st. 45 si och 1 st. 15 si pump. I
maskinrummet finnes utom pumpmotorerna 3 st. större
kompressorer för luftinblåsningen i luftningsbassängerna
och 2 st. små kompressorer med tillhörande motorer
för drift av de mammutpumpar, vilka användas för
slampumpningen i avlagringsbrunnarna och
slam-behållaren, samt 2 st. pumpar med motorer för
värmeledningen i maskinhuset och uppvärmningen
av slamrummen. Vidare finnes där den elektriska
instrumenteringen samt 2 st. gasmotorer med
tillhörande generatorer för produktion av den i
anläggningen erforderliga elektriska energien.
Maskinhuset inrymmer dessutom pannrum för
värmepannorna, en liten reparationsverkstad för
anläggningens behov, ett kontorsrum för
maskinmästaren och ett matrum för arbetarna.
Från pumpsumpen pumpas vattnet upp till
av-lagringsbrunnarnas fördelningsbrunn. Denna är för
att vattenfördelningen skall bliva så noggrann som
möjligt försedd med 10 st. lika långa överfall på
samma höjd, över vilka vattnet rinner in i 10 st.
fördelningsrännor, en för varje avlagringsbrunn.
