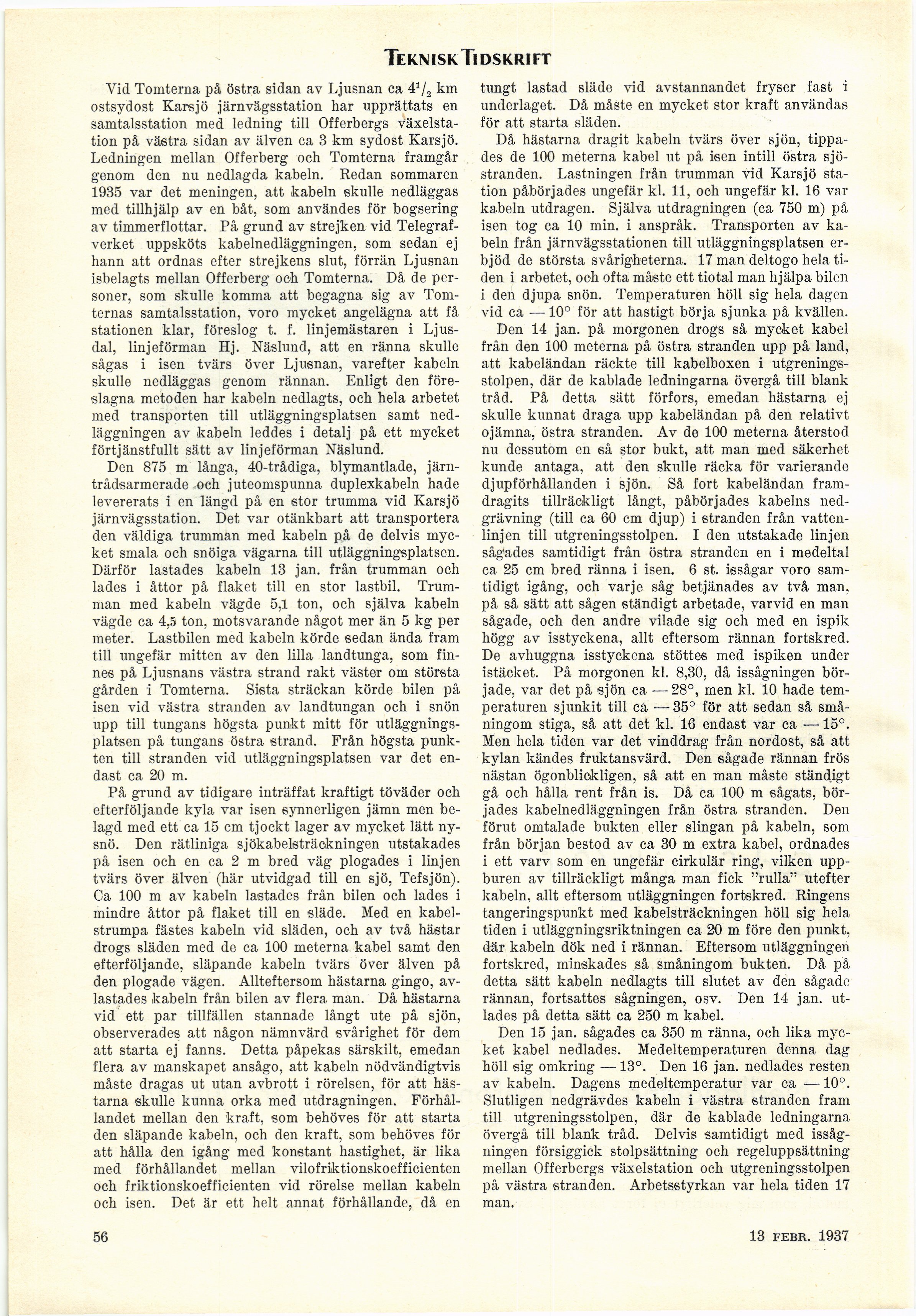

Full resolution (JPEG) - On this page / på denna sida - Häfte 7. 13 febr. 1937 - Nedläggning av telefonsjökabel över Ljusnan, av J. W. Toshach
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk Tidskrift
Yid Tomterna på östra sidan av Ljusnan ca 41/, km
ostsydost Karsjö järnvägsstation har upprättats en
samtalsstation med ledning till Offerbergs
växelstation på västra sidan av älven ca 3 km sydost Karsjö.
Ledningen mellan Offerberg och Tomterna framgår
genom den nu nedlagda kabeln. Redan sommaren
1935 var det meningen, att kabeln skulle nedläggas
med tillhjälp av en båt, som användes för bogsering
av timmerflottar. På grund av strejken vid
Telegrafverket uppsköts kabelnedläggningen, som sedan ej
hann att ordnas efter strejkens slut, förrän Ljusnan
isbelagts mellan Offerberg och Tomterna. Då de
personer, som skulle komma att begagna sig av
Tomternas samtalsstation, voro mycket angelägna att få
stationen klar, föreslog t. f. linjemästaren i
Ljusdal, linjeförman Hj. Näslund, att en ränna skulle
sågas i isen tvärs över Ljusnan, varefter kabeln
skulle nedläggas genom rännan. Enligt den
föreslagna metoden har kabeln nedlagts, och hela arbetet
med transporten till utläggningsplatsen samt
nedläggningen av kabeln leddes i detalj på ett mycket
förtjänstfullt sätt av linjeförman Näslund.
Den 875 m långa, 40-trådiga, blymantlade,
järn-trådsarmerade och juteomspunna duplexkabeln hade
levererats i en längd på en stor trumma vid Karsjö
järnvägsstation. Det var otänkbart att transportera
den väldiga trumman med kabeln på de delvis
mycket smala och snöiga vägarna till utläggningsplatsen.
Därför lastades kabeln 13 jan. från trumman och
lades i åttor på flaket till en stor lastbil.
Trumman med kabeln vägde 5,1 ton, och själva kabeln
vägde ca 4,5 ton, motsvarande något mer än 5 kg per
meter. Lastbilen med kabeln körde sedan ända fram
till ungefär mitten av den lilla landtunga, som
finnes på Ljusnans västra strand rakt väster om största
gården i Tomterna. Sista sträckan körde bilen på
isen vid västra stranden av landtungan och i snön
upp till tungans högsta punkt mitt för
utläggningsplatsen på tungans östra strand. Från högsta
punkten till stranden vid utläggningsplatsen var det
endast ca 20 m.
På grund av tidigare inträffat kraftigt töväder och
efterföljande kyla var isen synnerligen jämn men
belagd med ett ca 15 cm tjockt lager av mycket lätt
nysnö. Den rätliniga sjökabelsträckningen utstakades
på isen och en ca 2 m bred väg plogades i linjen
tvärs över älven (här utvidgad till en sjö, Tefsjön).
Ca 100 m av kabeln lastades från bilen och lades i
mindre åttor på flaket till en släde. Med en
kabelstrumpa fästes kabeln vid släden, och av två hästar
drogs släden med de ca 100 meterna kabel samt den
efterföljande, släpande kabeln tvärs över älven på
den plogade vägen. Allteftersom hästarna gingo,
avlastades kabeln från bilen av flera man. Då hästarna
vid ett par tillfällen stannade långt ute på sjön,
observerades att någon nämnvärd svårighet för dem
att starta ej fanns. Detta påpekas särskilt, emedan
flera av manskapet ansågo, att kabeln nödvändigtvis
måste dragas ut utan avbrott i rörelsen, för att
hästarna skulle kunna orka med utdragningen.
Förhållandet mellan den kraft, som behöves för att starta
den släpande kabeln, och den kraft, som behöves för
att hålla den igång med konstant hastighet, är lika
med förhållandet mellan vilofriktionskoefficienten
och friktionskoefficienten vid rörelse mellan kabeln
och isen. Det är ett helt annat förhållande, då en
tungt lastad släde vid avstannandet fryser fast i
underlaget. Då måste en mycket stor kraft användas
för att starta släden.
Då hästarna dragit kabeln tvärs över sjön,
tippades de lOO meterna kabel ut på isen intill östra
sjöstranden. Lastningen från trumman vid Karsjö
station påbörjades ungefär kl. 11, och ungefär kl. 16 var
kabeln utdragen. Själva utdragningen (ca 750 m) på
isen tog ca 10 min. i anspråk. Transporten av
kabeln från järnvägsstationen till utläggningsplatsen
erbjöd de största svårigheterna. 17 man deltogo hela
tiden i arbetet, och ofta måste ett tiotal man hjälpa bilen
i den djupa snön. Temperaturen höll sig hela dagen
vid ca —10° för att hastigt börja sjunka på kvällen.
Den 14 jan. på morgonen drogs så mycket kabel
från den 100 meterna på östra stranden upp på land,
att kabeländan räckte till kabelboxen i
utgrenings-stolpen, där de kablade ledningarna övergå till blank
tråd. På detta sätt förfors, emedan hästarna ej
skulle kunnat draga upp kabeländan på den relativt
ojämna, östra stranden. Av de 100 meterna återstod
nu dessutom en så stor bukt, att man med säkerhet
kunde antaga, att den skulle räcka för varierande
djupförhållanden i sjön. Så fort kabeländan
framdragits tillräckligt långt, påbörjades kabelns
ned-grävning (till ca 60 cm djup) i stranden från
vattenlinjen till utgreningsstolpen. I den utstakade linjen
sågades samtidigt från östra stranden en i medeltal
ca 25 cm bred ränna i isen. 6 st. issågar voro
samtidigt igång, och varje såg betjänades av två man,
på så sätt att sågen ständigt arbetade, varvid en man
sågade, och den andre vilade sig och med en ispik
högg av isstyckena, allt eftersom rännan fortskred.
De avhuggna isstyckena stöttes med ispiken under
istäcket. På morgonen kl. 8,30, då issågningen
började, var det på sjön ca —28°, men kl. 10 hade
temperaturen sjunkit till cà — 35° för att sedan så
småningom stiga, så att det kl. 16 endast var ca —15°.
Men hela tiden var det vinddrag från nordost, så att
kylan kändes fruktansvärd. Den sågade rännan frös
nästan ögonblickligen, så att en man måste ständigt
gå och hålla rent från is. Då ca 100 m sågats,
börjades kabelnedläggningen från östra stranden. Den
förut omtalade bukten eller slingan på kabeln, som
från början bestod av ca 30 m extra kabel, ordnades
i ett varv som en ungefär cirkulär ring, vilken
uppburen av tillräckligt många man fick "rulla" utefter
kabeln, allt eftersom utläggningen fortskred. Ringens
tangeringspunkt med kabelsträckningen höll sig hela
tiden i utläggningsriktningen ca 20 m före den punkt,
där kabeln dök ned i rännan. Eftersom utläggningen
fortskred, minskades så småningom bukten. Då på
detta sätt kabeln nedlagts till slutet av den sågade
rännan, fortsattes sågningen, osv. Den 14 jan.
ut-lades på detta sätt ca 250 m kabel.
Den 15 jan. sågades ca 350 m ränna, och lika
mycket kabel nedlades. Medeltemperaturen denna dag
höll sig omkring —13°. Den 16 jan. nedlades resten
av kabeln. Dagens medeltemperatur var ca —10°.
Slutligen nedgrävdes kabeln i västra stranden fram
till utgreningsstolpen, där de kablade ledningarna
övergå till blank tråd. Delvis samtidigt med
issågningen försiggick stolpsättning och regeluppsättning
mellan Offerbergs växelstation och utgreningsstolpen
på västra stranden. Arbetsstyrkan var hela tiden 17
man.
56
13 febr. .1937
