Telefunken visade även en anläggning för
överföring av en förstorad bild av en talare exempelvis
till en närbelägen sal (se fig. 8). Sedan en person
av publiken bestigit en talarstol överfares hans
ansikte och skuldror av en stråle från en framför honom
placerad infrarödprojektor, varefter de reflekterade
strålarna uppfångas av en horisontell och två vertikala
fotoceller, placerade på talarstolen (fig. 9).
Bildsignalerna ledas till en mottagare (fig. 10), som
projicierar en bild i övernaturlig storlek på en
mattskiva. Genom att använda en infraröd stråle vinner
man dels att talaren ej blir besvärad av densamma,
dels att han ej behöver stå i mörker.

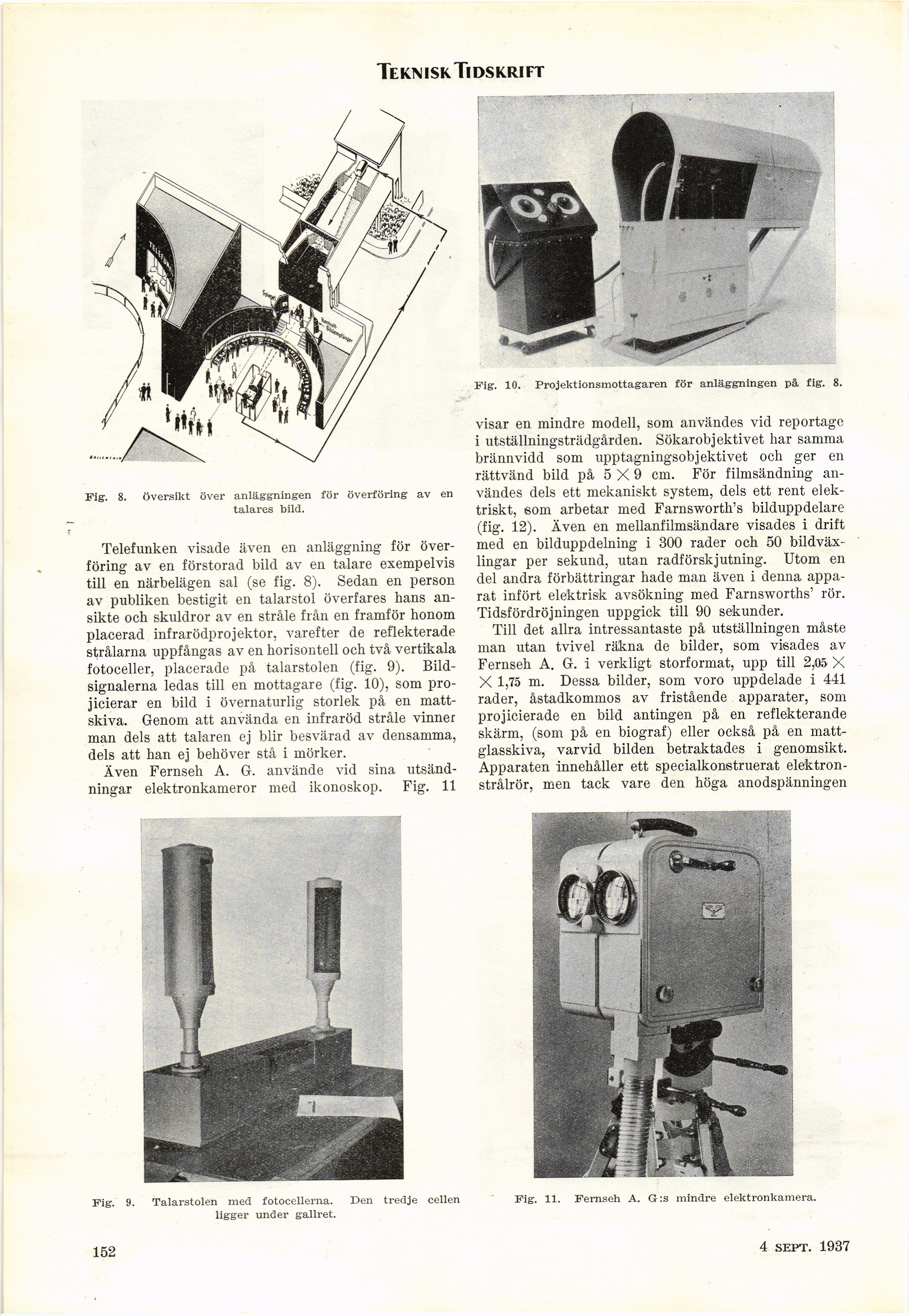

Fig. 8. översikt över anläggningen för överföring av en talares bild.

Fig. 9. Talarstolen med fotocellerna. Den tredje cellen ligger under gallret.

Fig. 10. Projektionsmottagaren för anläggningen på fig. 8.

Även Fernseh A. G. använde vid sina
utsändningar elektronkameror med ikonoskop. Fig. 11
visar en mindre modell, som användes vid reportage
i utställningsträdgården. Sökarobjektivet har samma
brännvidd som upptagningsobjektivet och ger en
rättvänd bild på 5 × 9 cm. För filmsändning
användes dels ett mekaniskt system, dels ett rent
elektriskt, som arbetar med Farnsworth’s bilduppdelare
(fig. 12). Även en mellanfilmsändare visades i drift
med en bilduppdelning i 300 rader och 50
bildväxlingar per sekund, utan radförskjutning. Utom en
del andra förbättringar hade man även i denna
apparat infört elektrisk avsökning med Farnsworths’ rör.
Tidsfördröjningen uppgick till 90 sekunder.

Fig. 11. Fernseh A. G:s mindre elektronkamera.

Till det allra intressantaste på utställningen måste
man utan tvivel räkna de bilder, som visades av
Fernseh A. G. i verkligt storformat, upp till
2,05 × 1,75 m. Dessa bilder, som voro uppdelade i 441
rader, åstadkommos av fristående apparater, som
projicierade en bild antingen på en reflekterande
skärm, (som på en biograf) eller också på en
mattglasskiva, varvid bilden betraktades i genomsikt.
Apparaten innehåller ett specialkonstruerat
elektronstrålrör, men tack vare den höga anodspänningen
