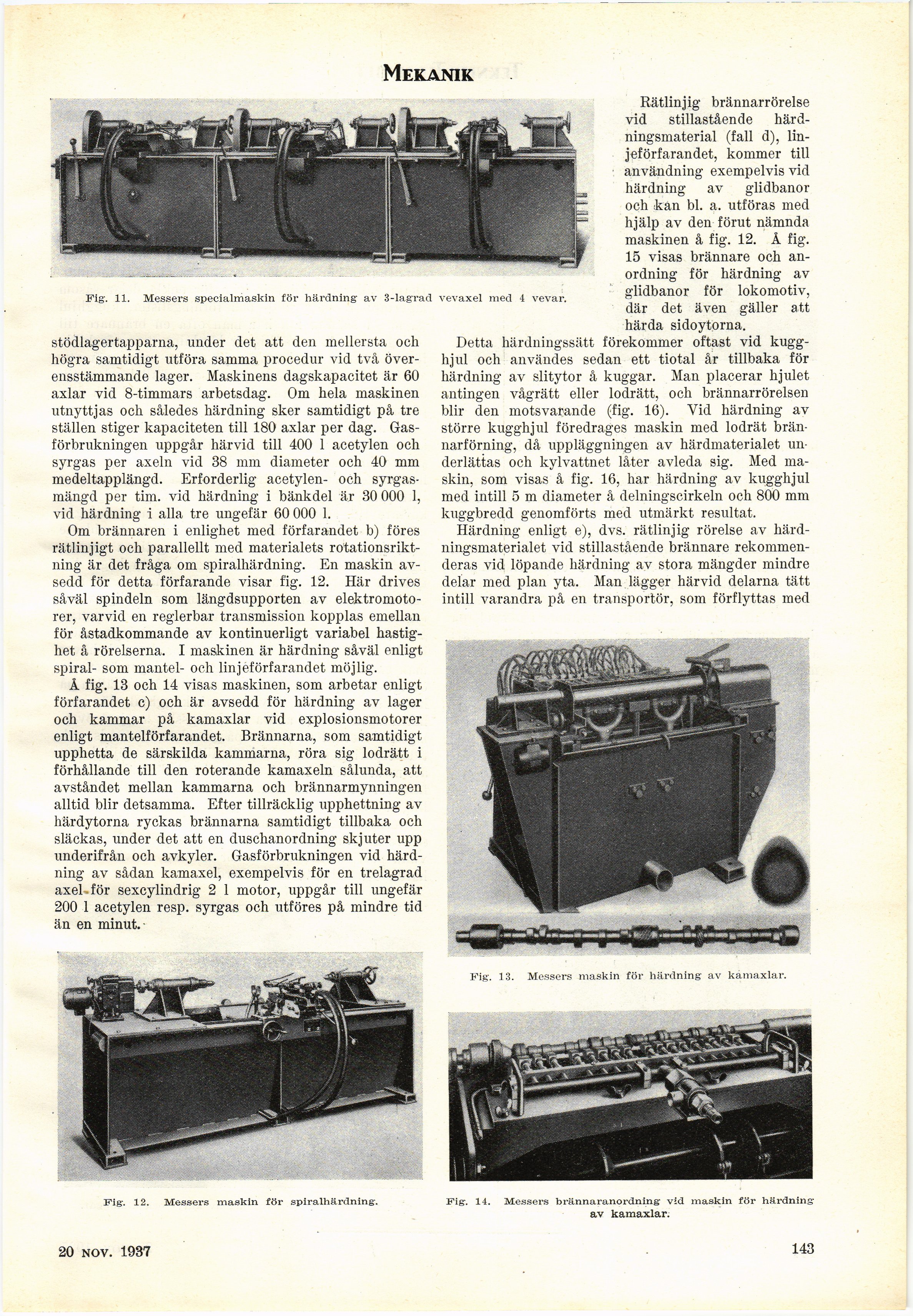

Mekanik
Fig-, 11. Messers specialmaskin för härdning av 3-lagrad vevaxel med 1 vevar.
stödlagertapparna, under det att den mellersta och
högra samtidigt utföra samma procedur vid två
överensstämmande lager. Maskinens dagskapacitet är 60
axlar vid 8-timmars arbetsdag. Om hela maskinen
utnyttjas och således härdning sker samtidigt på tre
ställen stiger kapaciteten till 180 axlar per dag.
Gasförbrukningen uppgår härvid till 400 1 acetylen och
syrgas per axeln vid 38 mm diameter och 40 mm
medeltapplängd. Erforderlig acetylen- och
syrgas-mängd per tim. vid härdning i bänk del är 30 000 1,
vid härdning i alla tre ungefär 60 000 1.
Om brännaren i enlighet med förfarandet b) föres
rätlinjigt och parallellt med materialets
rotationsriktning är det fråga om spiralhärdning. En maskin
avsedd för detta förfarande visar fig. 12. Här drives
såväl spindeln som längdsupporten av
elektromotorer, varvid en reglerbar transmission kopplas emellan
för åstadkommande av kontinuerligt variabel
hastighet å rörelserna. I maskinen är härdning såväl enligt
spiral- som mantel- och linjeförfarandet möjlig.
Å fig. 13 och 14 visas maskinen, som arbetar enligt
förfarandet c) och är avsedd för härdning av lager
och kammar på kamaxlar vid explosionsmotorer
enligt mantelförfarandet. Brännarna, som samtidigt
upphetta de särskilda kammarna, röra sig lodrätt i
förhållande till den roterande kamaxeln sålunda, att
avståndet mellan kammarna och brännarmynningen
alltid blir detsamma. Efter tillräcklig upphettning av
härdytorna ryckas brännarna samtidigt tillbaka och
släckas, under det att en duschanordning skjuter upp
underifrån och avkyler. Gasförbrukningen vid
härdning av sådan kamaxel, exempelvis för en trelagrad
axel. för sexcylindrig 2 1 motor, uppgår till ungefär
200 1 acetylen resp. syrgas och utföres på mindre tid
än en minut.-
Fig. 13. Messers maskin för härdning av kamaxlar.
Rätlinjig brännarrörelse
vid stillastående
härd-ningsmaterial (fall d),
lin-jeförfarandet, kommer till
användning exempelvis vid
härdning av glidbanor
och kan bl. a. utföras med
hjälp av den förut nämnda
maskinen å fig. 12. Å fig.
15 visas brännare och
anordning för härdning av
glidbanor för lokomotiv,
där det även gäller att
härda sidoytorna.
Detta härdningssätt förekommer oftast vid
kugghjul och användes sedan ett tiotal år tillbaka för
härdning av slitytor å kuggar. Man placerar hjulet
antingen vågrätt eller lodrätt, och brännarrörelsen
blir den motsvarande (fig. 16). Yid härdning av
större kugghjul föredrages maskin med lodrät
brän-narförning, då uppläggningen av härdmaterialet
underlättas och kylvattnet låter avleda sig. Med
maskin, som visas å fig. 16, har härdning av kugghjul
med intill 5 m diameter å delningscirkeln och 800 mm
kuggbredd genomförts med utmärkt resultat.
Härdning enligt e), dvs. rätlinjig rörelse av
härd-ningsmaterialet vid stillastående brännare
rekommenderas vid löpande härdning av stora mängder mindre
delar med plan yta. Man lägger härvid delarna tätt
intill varandra på en transportör, som förflyttas med
Fig-. 12. Messers maskin för spiralhärdning-.
18 sept. 1937
Fig-. 14. Messers brännaranordning vid maskin för
härdning-av kamaxlar.
143
