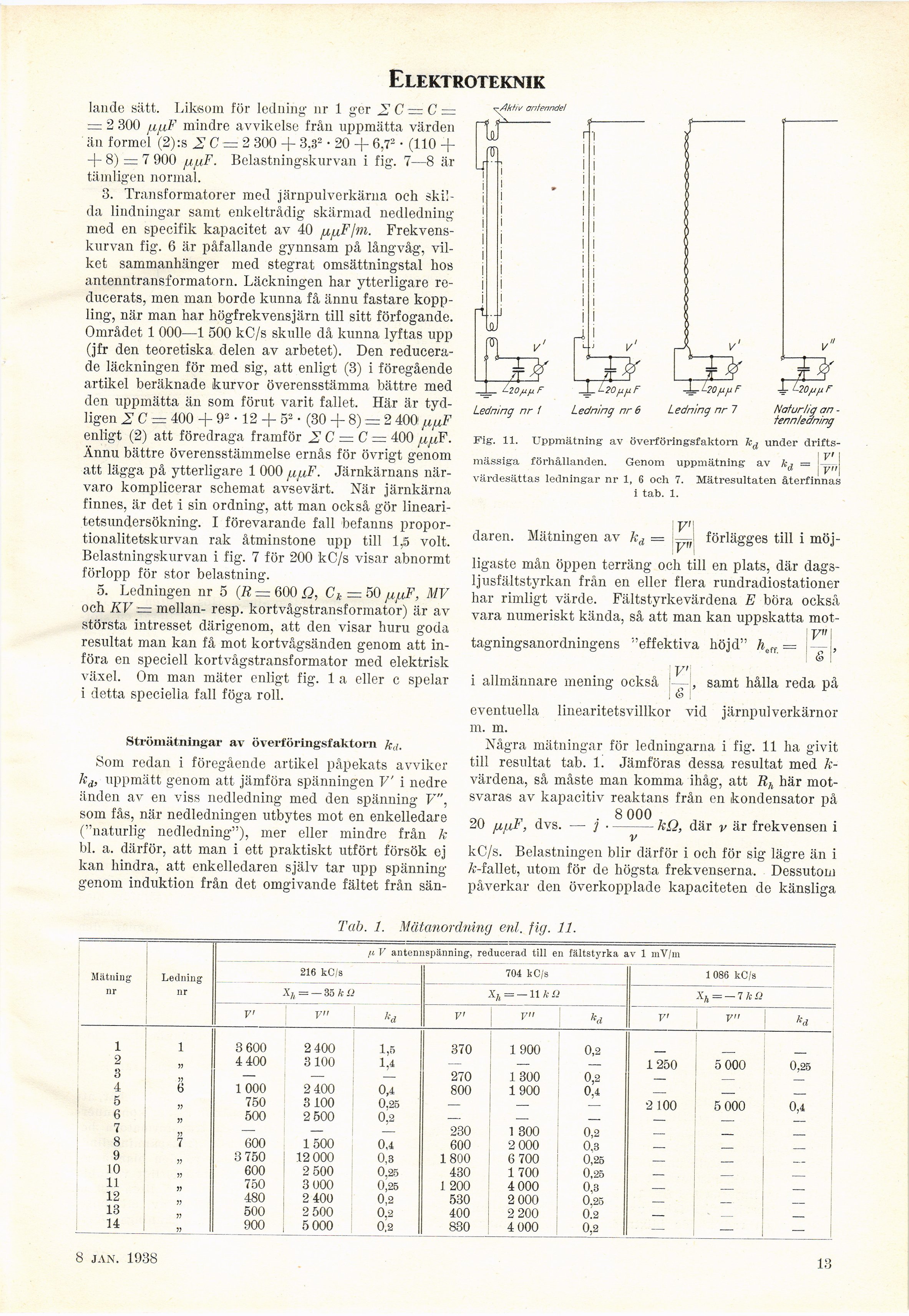

Elektroteknik
lande sätt. Liksom för ledning nr 1 ger 2 C = C —
= 2 300 ii uF mindre avvikelse från uppmätta värden
än formel (2):s 2 C — 2 300 + 3,32 • 20 + 6,72 • (110 +
+ 8) = 7 900 jujj,F. Belastningskurvan i fig. 7—8 är
tämligen normal.
3. Transformatorer med järnpulverkärna och
ski’-da lindningar samt enkeltrådig skärmad nedledning
med en specifik kapacitet av 40 [A^F/m.
Frekvenskurvan fig. 6 är påfallande gynnsam på långvåg,
vilket sammanhänger med stegrat omsättningstal hos
antenntransformatorn. Läckningen har ytterligare
reducerats, men man borde kunna få ännu fastare
koppling, när man har högfrek vens järn till sitt förfogande.
Området 1 000—1 500 kC/s skulle då kunna lyftas upp
(jfr den teoretiska delen av arbetet). Den
reducerade läckningen för med sig, att enligt (3) i föregående
artikel beräknade kurvor överensstämma bättre med
den uppmätta än som förut varit fallet. Här är
tydligen 2 C = 400 + 92 • 12 + 52 • (30 + 8) = 2 400’ ju/uF
enligt (2) att föredraga framför 2 0 = 0 = 400 jajj,F.
Ännu bättre överensstämmelse ernås för övrigt genom
att lägga på ytterligare 1 000 /xjiF. Järnkärnans
närvaro komplicerar schemat avsevärt. När järnkärna
finnes, är det i sin ordning, att man också gör
lineari-tetsundersökning. I förevarande fall befanns
propor-tionalitetskurvan rak åtminstone upp till 1,5 voit.
Belastningskurvan i fig. 7 för 200 kC/s visar abnormt
förlopp för stor belastning.
5. Ledningen nr 5 (K = 600 O, Ck = 50 iauF, MV
och KV = mellan- resp. kortvågstransformator) är av
största intresset därigenom, att den visar huru goda
resultat man kan få mot kortvågsänden genom att
införa en speciell kortvågstransformator med elektrisk
växel. Om man mäter enligt fig. 1 a eller c spelar
i detta speciella fall föga roll.
Strömätningar av överföringsfaktorn /ca.
Som redan i föregående artikel påpekats avviker
kd, uppmätt genom att jämföra spänningen V’ i nedre
änden av en viss nedledning med den spänning V",
som fås, när nedledningen utbytes mot en enkelledare
("naturlig nedledning"), mer eller mindre från k
bl. a. därför, att man i ett praktiskt utfört försök ej
kan hindra, att enkelledaren själv tar upp spänning
genom induktion från det omgivande fältet från sän-
*-Akfiv antenndel
n
fffl
j
4
v
Uf
j_ O/x/iF
Ledning nr t
Ledning nr 6
rr
L20/ufiF
Ledning nr 7
rÆ
70ju/i F
Naturlig an
-tennledning
Fig. 11. Uppmätning av överföringsfaktorn k(j under drifts-
I V’ i
mässiga förhållanden. Genom uppmätning av ka = \-yt,\
värdesättas ledningar nr 1, 6 och 7. Mätresultaten återfinnas
i tab. 1.
V"
dåren. Mätningen av kd = —j förlägges till i
möjligaste mån öppen terräng och till en plats, där
dags-ljusfältstyrkan från en eller flera rundradiostationer
har rimligt värde. Fältstyrkevärdena E böra också
vara numeriskt kända, så att man kan uppskatta mot-
’ V" I
tagningsanordningens ’’effektiva höjd" Aeff =
&
V
i allmännare mening också - —, samt hålla reda på
i <8 i
eventuella linearitetsvillkor vid järnpulverkärnor
m. m.
Några mätningar för ledningarna i fig. 11 ha givit
till resultat tab. 1. Jämföras dessa resultat med
tevärdena, så måste man komma ihåg, att Rh här
motsvaras av kapacitiv reaktans från en kondensator på
8 000
20 tjLiiF, dvs. — ] — — kO, där v är frekvensen i
v
kC/s. Belastningen blir därför i och för sig lägre än i
Ä-fallet, utom för de högsta frekvenserna. Dessutom
påverkar den överkopplade kapaciteten de känsliga
Tab. 1. Mätanordning enl. fig. 11.
Mätuiug nr Ledning nr ii V antennspänning, reducerad till en fältstyrka av 1 mV/m
216 kC/s 704 k C/s 1086 kC/s
XA = —35 k Q XÄ = —11 kl2 Xh = -lkQ
V V" V V" kd V V" kd
1 i 3 600 2 400 1,5 370 1900 0,2
2 4 400 3100 1.4 — — — 1250 5 000 0,25
3 — — 270 1 300 0,2 — — —
4 6 1000 2 400 0,4 800 1900 0:4 —- — —
5 750 3 100 0.25 — — 2 100 5 000 0,4
6 500 2 500 0,2 — — — — —
7 — — 230 1 300 0,2 — —
8 7 600 1500 0,4 600 2 000 0.3 — — —
9 3 750 12 000 0,3 1800 6 700 0,25 — — —
10 600 2 500 0.25 430 1 700 0,25 _ — —
11 750 3 000 0,25 1 200 4 000 0,3 — — —
12 480 2 400 0,2 530 2 000 0.25 — —
13 500 2 500 0,2 400 2 200 0.2 - — —
14 900 5 000 0.2 830 4 000 0.2 — —
8 jan. 1938
13
