Teknisk Tidskrift

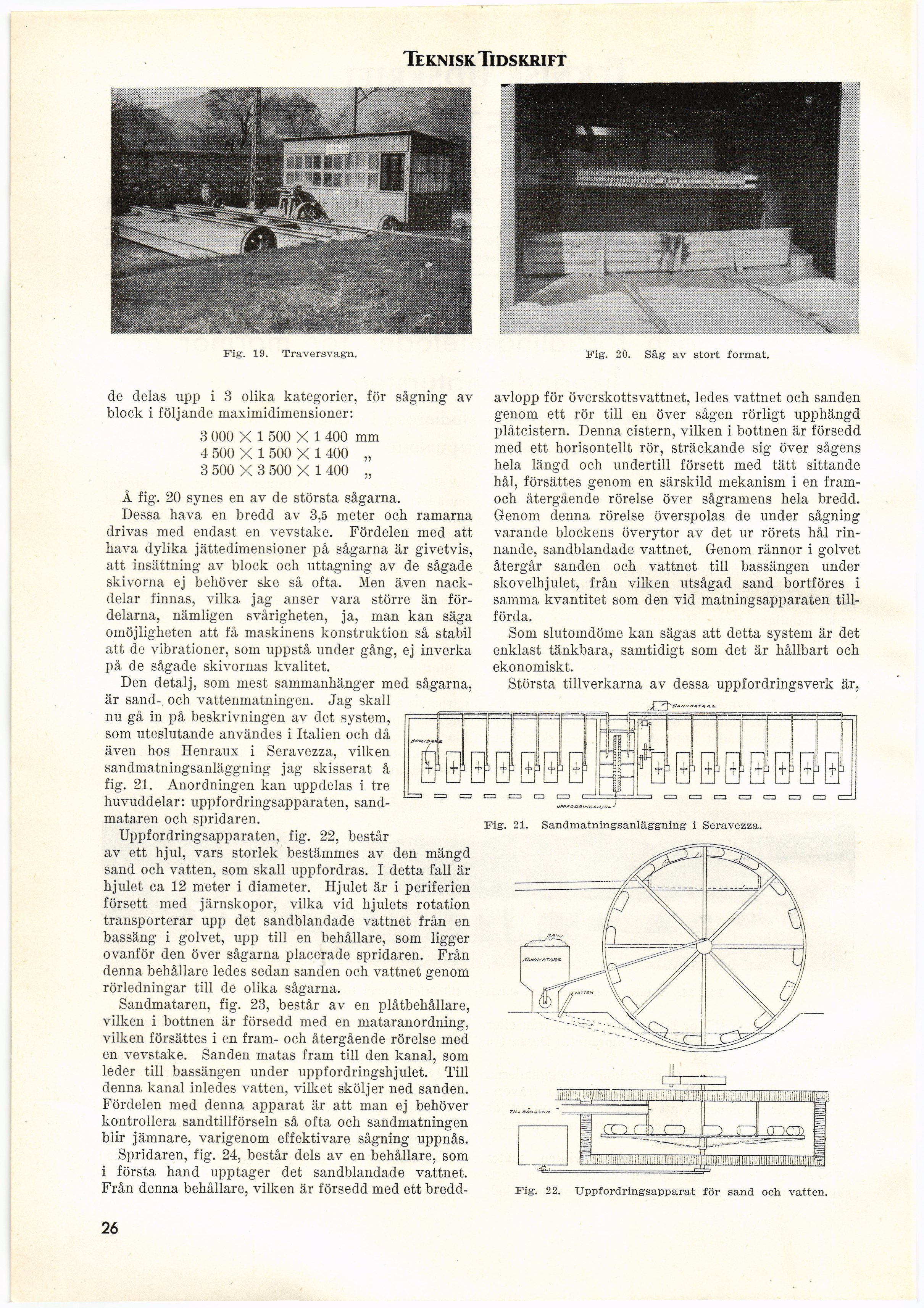

Fig. 19. Traversvagn. Fig. 20. Såg av stort format.
de delas upp i 3 olika kategorier, för sågning av
block i följande maximidimensioner:
3 000 X 1 500 X 1 400 mm
4 500 X 1 500 X 1 400 „
3 500 X 3 500 X 1 400 „
Å fig. 20 synes en av de största sågarna.
Dessa hava en bredd av 3,5 meter och ramarna
drivas med endast en vevstake. Fördelen med att
hava dylika jättedimensioner på sågarna är givetvis,
att insättning av block och uttagning av de sågade
skivorna ej behöver ske så ofta. Men även
nackdelar finnas, vilka jag anser vara större än
fördelarna, nämligen svårigheten, ja, man kan säga
omöjligheten att få maskinens konstruktion så stabil
att de vibrationer, som uppstå under gång, ej inverka
på de sågade skivornas kvalitet.
Den detalj, som mest sammanhänger med sågarna,
är sand- och vattenmatningen. Jag skall
nu gå in på beskrivningen av det system,
som uteslutande användes i Italien och då
även hos Henraux i Seravezza, vilken
sandmatningsanläggning jag skisserat å
fig. 21. Anordningen kan uppdelas i tre
huvuddelar: uppfordringsapparaten,
sandmataren och spridaren.
Uppfordringsapparaten, fig. 22, består
av ett hjul, vars storlek bestämmes av den mängd
sand och vatten, som skall uppfordras. I detta fall är
hjulet ca 12 meter i diameter. Hjulet är i periferien
försett med järnskopor, vilka vid hjulets rotation
transporterar upp det sandblandade vattnet från en
bassäng i golvet, upp till en behållare, som ligger
ovanför den över sågarna placerade spridaren. Från
denna behållare ledes sedan sanden och vattnet genom
rörledningar till de olika sågarna.
Sandmataren, fig. 23, består av en plåtbehållare,
vilken i bottnen är försedd med en mataranordning,
vilken försättes i en fram- och återgående rörelse med
en vevstake. Sanden matas fram till den kanal, som
leder till bassängen under uppfordringshjulet. Till
denna kanal inledes vatten, vilket sköljer ned sanden.
Fördelen med denna apparat är att man ej behöver
kontrollera sandtillförseln så ofta och sandmatningen
blir jämnare, varigenom effektivare sågning uppnås.
Spridaren, fig. 24, består dels av en behållare, som
i första hand upptager det sandblandade vattnet.
Från denna behållare, vilken är försedd med ett bredd-
avlopp för överskottsvattnet, ledes vattnet och sanden
genom ett rör till en över sågen rörligt upphängd
plåtcistern. Denna cistern, vilken i bottnen är försedd
med ett horisontellt rör, sträckande sig över sågens
hela längd och undertill försett med tätt sittande
hål, försättes genom en särskild mekanism i en
fram-och återgående rörelse över sågramens hela bredd.
Genom denna rörelse överspolas de under sågning
varande blockens överytor av det ur rörets hål
rinnande, sandblandade vattnet. Genom rännor i golvet
återgår sanden och vattnet till bassängen under
skovelhjulet, från vilken utsågad sand bortföres i
samma kvantitet som den vid matningsapparaten
tillförda.
Som slutomdöme kan sägas att detta system är det
enklast tänkbara, samtidigt som det är hållbart och
ekonomiskt.
Största tillverkarna av dessa uppfordringsverk är,
Fig. 21. Sandmatningsanläggning i Seravezza.
Fig. 22. Uppfordringsapparat för sand och vatten.
26
