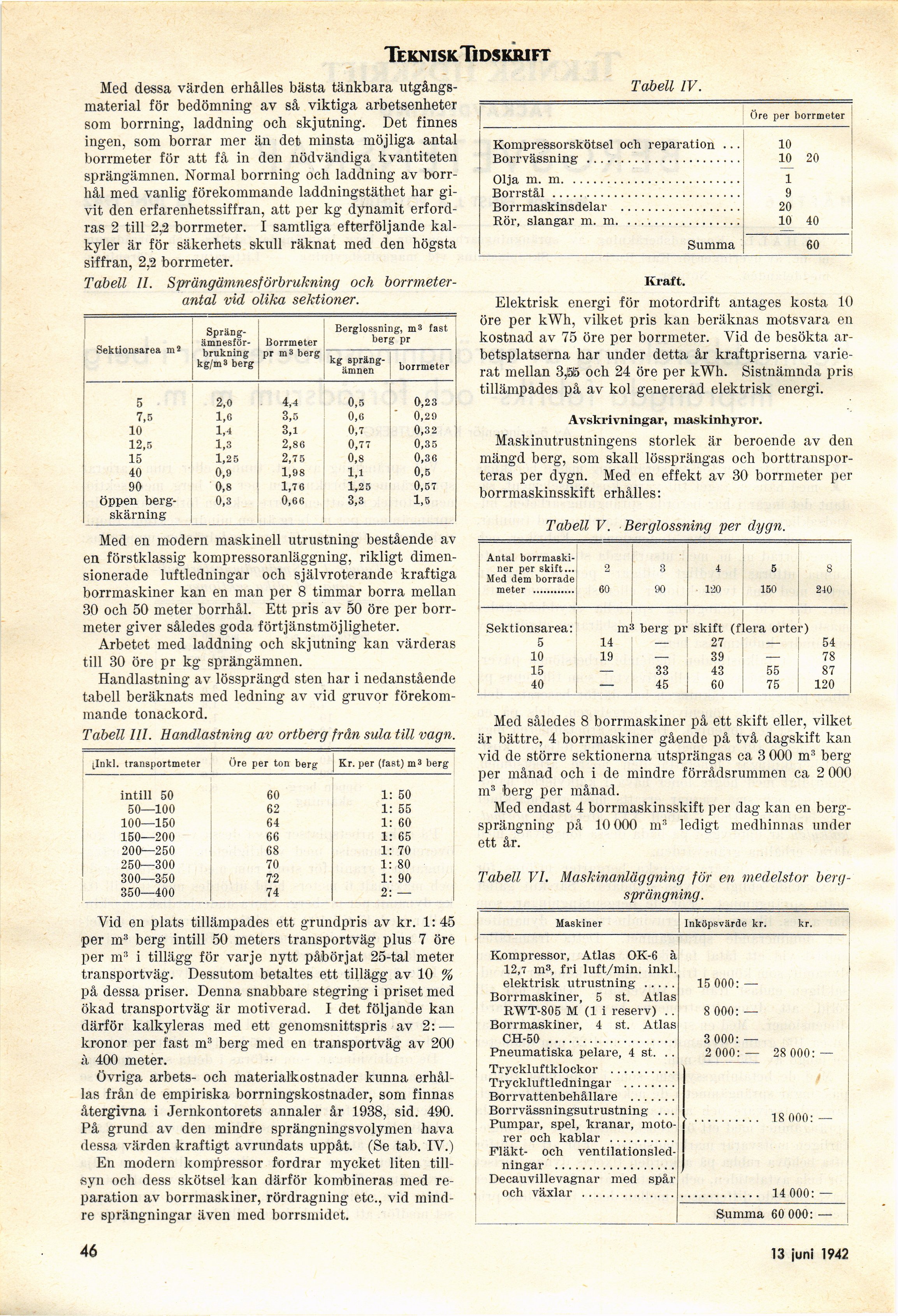

Teknisk Tidskrift
Med dessa värden erhålles bästa tänkbara
utgångsmaterial för bedömning av så viktiga arbetsenheter
som borrning, laddning och skjutning. Det finnes
ingen, som borrar mer än det minsta möjliga antal
borrmeter för att få in den nödvändiga kvantiteten
sprängämnen. Normal borrning och laddning av
borrhål med vanlig förekommande laddningstäthet har
givit den erfarenhetssiffran, att per kg dynamit
erfordras 2 till 2,2 borrmeter. I samtliga efterföljande
kalkyler är för säkerhets skull räknat med den högsta
siffran, 2,2 borrmeter.
Tabell 11. Sprängämnesförbrukning och
borrmeter-antal vid olika sektioner.
Tabell IV.
! Sektionsarea mi [-Sprängämnesförbrukning-] {+Spräng- ämnesför- brukning+} kg/m s berg Borrmeter pr m3 berg Berglossnii ber kg
sprängämnen ig, m3 fast ? pr borrmeter
5 2,0 4,4 0,5 0,23
7,5 1,6 3,5 0,6 0,29
10 1,4 3,1 0,7 0,32
12,5 1,3 2,86 0,77 0,35
15 1,25 2,75 0,8 0,36
40 0,9 1,98 1,1 0,5
90 0,8 1,76 1,25 0,57
öppen berg- 0,3 0,66 3,3 1,5
skärning
Med en modern maskinell utrustning bestående av
en förstklassig kompressoranläggning, rikligt
dimensionerade luftledningar och självroterande kraftiga
borrmaskiner kan en man per 8 timmar borra mellan
30 och 50 meter borrhål. Ett pris av 50 öre per
borrmeter giver således goda förtjänstmöjligheter.
Arbetet med laddning och skjutning kan värderas
till 30 öre pr kg sprängämnen.
Handlastning av lössprängd sten har i nedanstående
tabell beräknats med ledning av vid gruvor
förekommande tonackord.
Tabell III. Handlastning av ortberg från sula till vagn.
.Inkl. transportmeter Ore per ton berg Kr. per (fast) m3 berg
intill 50 60 1: 50
50—100 62 1: 55
100—150 64 1: 60
150—200 66 1: 65
200—250 68 1: 70
250—300 70 1: 80
300—350 72 1: 90
350—400 74 2: —
Vid en plats tillämpades ett grundpris av kr. 1: 45
per m3 berg intill 50 meters transportväg pius 7 öre
per m3 i tillägg för varje nytt påbörjat 25-tal meter
transportväg. Dessutom betaltes ett tillägg av 10 %
på dessa priser. Denna snabbare stegring i priset med
ökad transportväg är motiverad. I det följande kan
därför kalkyleras med ett genomsnittspris av 2: —
kronor per fast m3 berg med en transportväg av 200
à 400 meter.
Övriga arbets- och materialkostnader kunna
erhållas från de empiriska borrningskostnader, som finnas
återgivna i Jernkontorets annaler år 1938, sid. 490.
På grund av den mindre sprängningsvolymen hava
dessa värden kraftigt avrundats uppåt. (Se tab. IV.)
En modern kompressor fordrar mycket liten
tillsyn och dess skötsel kan därför kombineras med
reparation av borrmaskiner, rördragning etc., vid
mindre sprängningar även med borrsinidet.
Öre per borrmeter
Kompressorskötsel och reparation ... 10
Borrvässning ....................... 10 20
Olja m. m.......................... 1
9
Borrmaskinsdelar .................. 20
Rör, slangar m. m.................. 10 40
Summa 60
Kraft.
Elektrisk energi för niotordrift antages kosta 10
öre per kWh, vilket pris kan beräknas motsvara en
kostnad av 75 öre per borrmeter. Vid de besökta
arbetsplatserna har under detta år kraftpriserna
varierat mellan 3,515 och 24 öre per kWh. Sistnämnda pris
tillämpades på av kol genererad elektrisk energi.
Avskrivningar, maskinhyror.
Maskinutrustningens storlek är beroende av den
mängd berg, som skall lössprängas och
borttranspor-teras per dygn. Med en effekt av 30 borrmeter per
borrmaskinsskift erhålles:
Tabell V. Berglossning per dygn.
Antal
borrmaskiner per skift... Med dem borrade 2 60 3 90 4 120 5 150 8 240
Sektionsarea: 5 10 15 40 m- 14 19 berg pr skift (f — ! 27 — 39 33 j 43 45 j 60 era orter) — j 54 — : 78 55 | 87 75 120
Med således 8 borrmaskiner på ett skift eller, vilket
är bättre, 4 borrmaskiner gående på två dagskift kan
vid de större sektionerna utsprängas ca 3 000 m3 berg
per månad och i de mindre förrådsrummen ca 2 000
m3 berg per månad.
Med endast 4 borrmaskinsskift per dag kan en
bergsprängning på 10 000 ni3 ledigt medhinnas under
ett år.
Tabell VI. Maskinanläggning för en medelstor
bergsprängning.
Maskiner
Inköpsvärde kr.
kr.
Kompressor, Atlas OK-6 à
12,7 m3, fri luft/min. inkl.
elektrisk utrustning ..... 15 000: —
Borrmaskiner, 5 st. Atlas
RWT-805 M (1 i reserv) .. 8 000: —
Borrmaskiner, 4 st. Atlas
CH-50 ................... 3 000: —
Pneumatiska pelare, 4 st. .. 2 000: — 28 000: —
Tryckluftklockor ..........
Tryckluftledningar ........
Borrvattenbehållare .......
Borrvässningsutrustning ... 1 „ .... __
Pumpar, spel, kranar, moto- ..........
rer och kablar ..........
Fläkt- och
ventilationsledningar ..................
Decauvillevagnar med spår
och växlar .......................... 14 000: —
Summa 60 000 : —
46
11 april 1942
