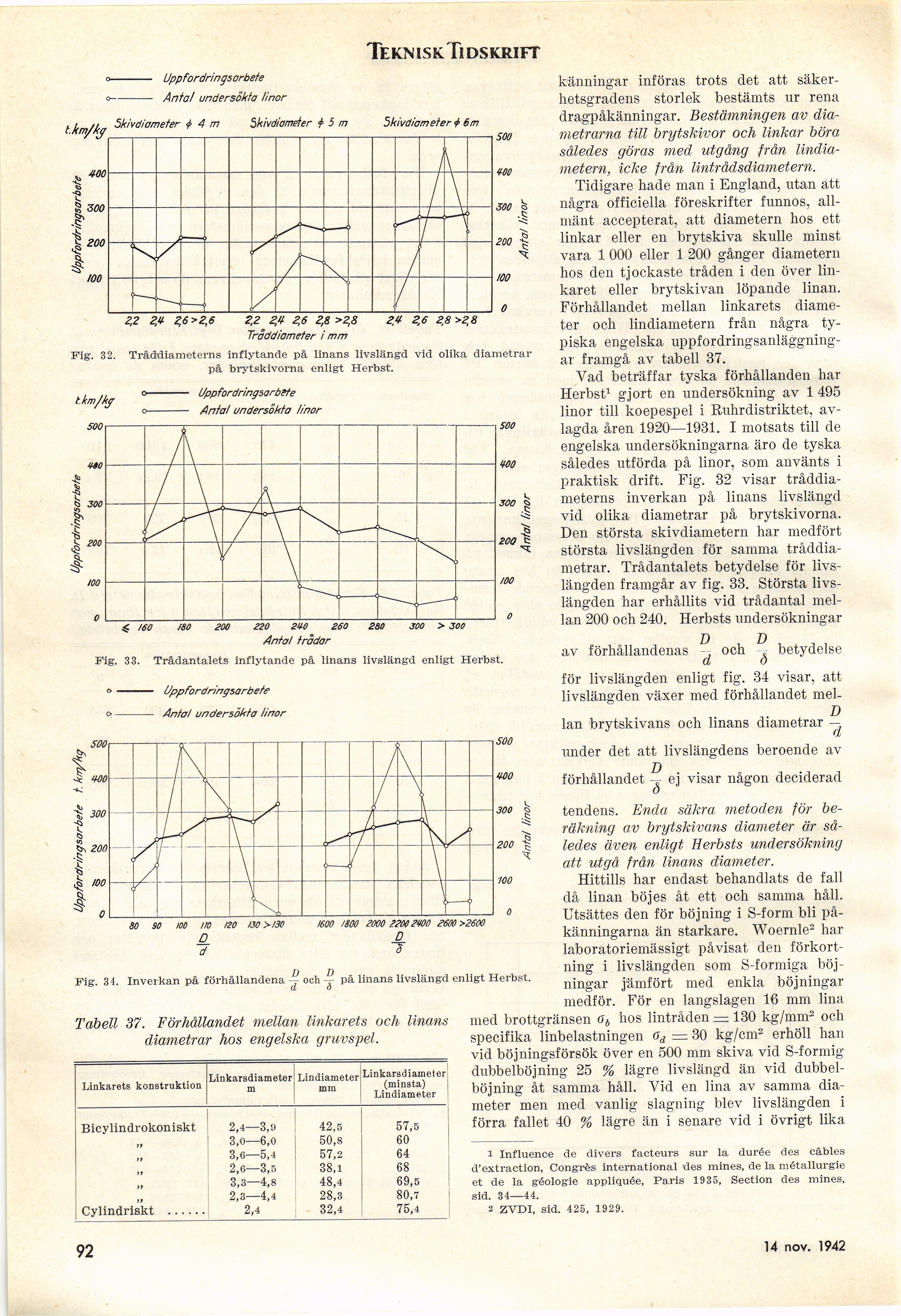

Teknisk Tidskrift
Fig-, 32. Tråddiameterns inflytande på linans livslängd vid olika diametrar
på brytskivorna enligt Herbst.
Fig. 33. Trådantalets inflytande på linans livslängd enligt Herbst.
Fig. 34. Inverkan på förhållandena och ^ på linans livslängd enligt Herbst.
Tabell 37. Förhållandet mellan linkarets och linans
diametrar hos engelska gruvspel.
känningar införas trots det att
säkerhetsgradens storlek bestämts ur rena
dragpåkänningar. Bestämningen av
diametrarna till brytskivor och linkar böra
således göras med utgång från
lindiametern, icke från lintrådsdiametern.
Tidigare hade man i England, utan att
några officiella föreskrifter funnos,
allmänt accepterat, att diametern hos ett
linkar eller en brytskiva skulle minst
vara 1 000 eller 1 200 gånger diametern
hos den tjockaste tråden i den över
linkaret eller brytskivan löpande linan.
Förhållandet mellan linkarets
diameter och lindiametern från några
typiska engelska
uppfordringsanläggningar framgå av tabell 37.
Vad beträffar tyska förhållanden har
Herbst1 gjort en undersökning av 1 495
linor till koepespel i Ruhrdistriktet,
avlagda åren 1920—1931. I motsats till de
engelska undersökningarna äro de tyska
således utförda på linor, som använts i
praktisk drift. Fig. 32 visar
tråddiameterns inverkan på linans livslängd
vid olika diametrar på brytskivorna.
Den största skivdiametern har medfört
största livslängden för samma
tråddiametrar. Trådantalets betydelse för
livslängden framgår av fig. 33. Största
livslängden har erhållits vid trådantal
mellan 200 och 240. Herbsts undersökningar
av förhållandenas och ^ betydelse
d o
för livslängden enligt fig. 34 visar, att
livslängden växer med förhållandet mel-
D
lan brytskivans och linans diametrar —
under det att livslängdens beroende av
förhållandet ^ ej visar någon deciderad
Linkarets konstruktion Linkarsdiameter m Lindiameter mm Linkarsdiameter (minsta) Lindiameter
Bicylindrokoniskt 2,4—3,9 42,5 57,5
ti 3,0—6,0 50,8 60
3,6—5,4 57,2 64
2,6—3,5 38,1 68
3,3—4,8 48,4 69,5
>} 2,3—4,4 28,3 80,7
Cylindriskt ...... 2,4 32,4 75,4
tendens. Enda säkra metoden för
beräkning av brytskivans diameter är
således även enligt Herbsts undersökning
att utgå från linans diameter.
Hittills har endast behandlats de fall
då linan böjes åt ett och samma håll.
Utsättes den för böjning i S-form bli
påkänningarna än starkare. Woernle2 har
laboratoriemässigt påvisat den
förkortning i livslängden som S-formiga
böjningar jämfört med enkla böjningar
medför. För en langslagen 16 mm lina
med brottgränsen a6 hos lintråden — 130 kg/mm2 och
specifika linbelastningen od — 30 kg/cm2 erhöll han
vid böjningsförsök över en 500 mm skiva vid S-formig
dubbelböjning 25 % lägre livslängd än vid
dubbelböjning åt samma håll. Vid en lina av samma
diameter men med vanlig slagning blev livslängden i
förra fallet 40 % lägre än i senare vid i övrigt lika
1 Influence de divers facteurs sur la durée des càbles
d’extraction, Congrès international des mines, de la métallurgie
et de la géologie appliquée, Paris 1935, Section des mines,
sid. 34—44.
2 ZVDI, sid. 425, 1929.
92
14 mars 1942
