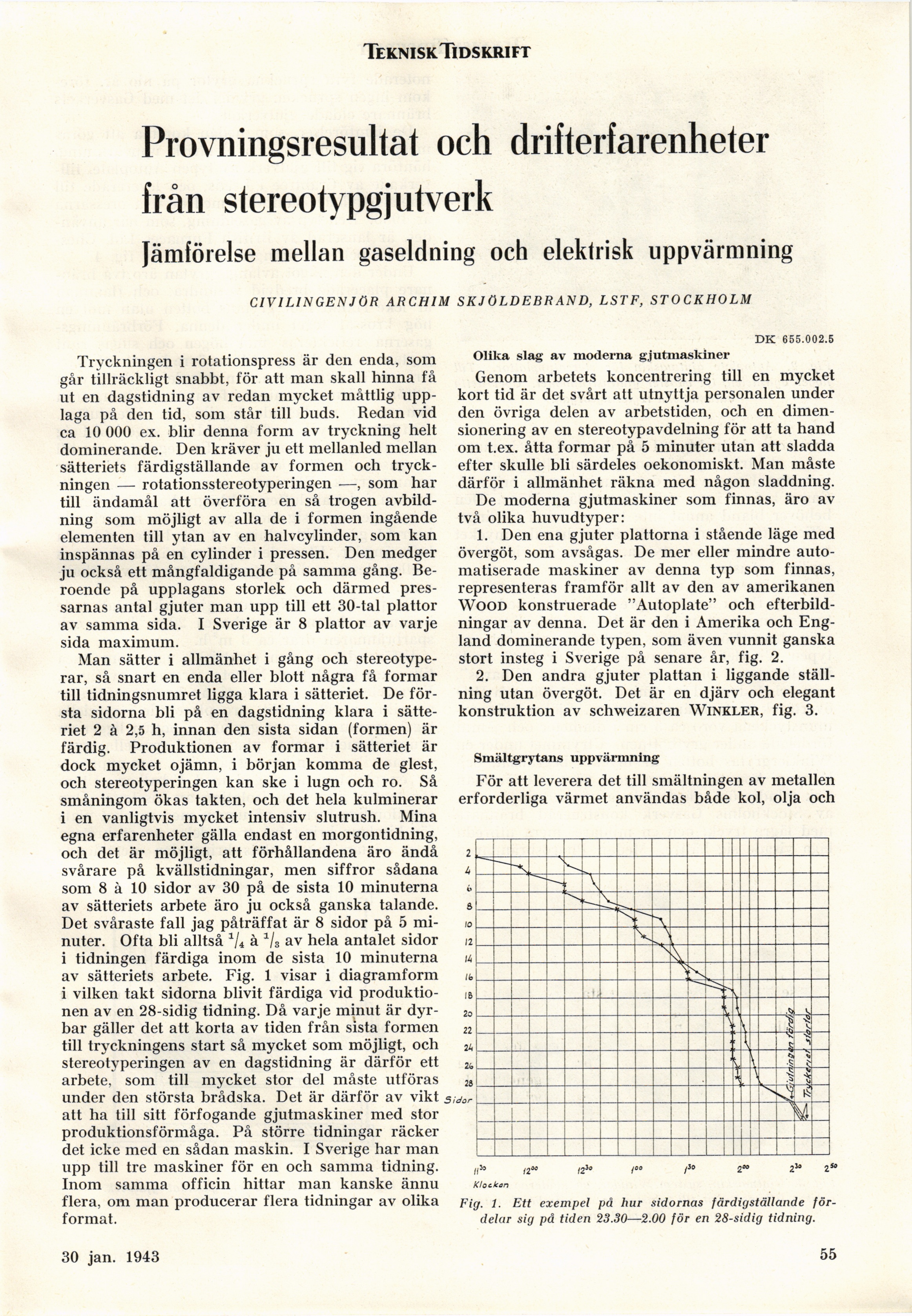

Teknisk Tidskri ft
Provningsresultat och drifterfarenheter
från stereotypgjutverk
Jämförelse mellan gaseldning och elektrisk uppvärmning
CIVILINGENJÖR ARCHIM SKJÖLDEBRAND, LSTF, STOCKHOLM
Tryckningen i rotationspress är den enda, som
går tillräckligt snabbt, för att man skall hinna få
ut en dagstidning av redan mycket måttlig
upplaga på den tid, som står till buds. Redan vid
ca 10 000 ex. blir denna form av tryckning helt
dominerande. Den kräver ju ett mellanled mellan
sätteriets färdigställande av formen och
tryckningen — rotationsstereotyperingen —, som har
till ändamål att överföra en så trogen
avbildning som möjligt av alla de i formen ingående
elementen till ytan av en halvcylinder, som kan
inspännas på en cylinder i pressen. Den medger
ju också ett mångfaldigande på samma gång.
Beroende på upplagans storlek och därmed
pres-sarnas antal gjuter man upp till ett 30-tal plattor
av samma sida. I Sverige är 8 plattor av varje
sida maximum.
Man sätter i allmänhet i gång och
stereotyperar, så snart en enda eller blott några få formar
till tidningsnumret ligga klara i sätteriet. De
första sidorna bli på en dagstidning klara i
sätteriet 2 à 2,5 h, innan den sista sidan (formen) är
färdig. Produktionen av formar i sätteriet är
dock mycket ojämn, i början komma de glest,
och stereotyperingen kan ske i lugn och ro. Så
småningom ökas takten, och det hela kulminerar
i en vanligtvis mycket intensiv slutrush. Mina
egna erfarenheter gälla endast en morgontidning,
och det är möjligt, att förhållandena äro ändå
svårare på kvällstidningar, men siffror sådana
som 8 à 10 sidor av 30 på de sista 10 minuterna
av sätteriets arbete äro ju också ganska talande.
Det svåraste fall jag påträffat är 8 sidor på 5
minuter. Ofta bli alltså 1/4 à a/3 av hela antalet sidor
i tidningen färdiga inom de sista 10 minuterna
av sätteriets arbete. Fig. 1 visar i diagramform
i vilken takt sidorna blivit färdiga vid
produktionen av en 28-sidig tidning. Då varje minut är
dyrbar gäller det att korta av tiden från sista formen
till tryckningens start så mycket som möjligt, och
stereotyperingen av en dagstidning är därför ett
arbete, som till mycket stor del måste utföras
under den största brådska. Det är därför av vikt
att ha till sitt förfogande gjutmaskiner med stor
produktionsförmåga. På större tidningar räcker
det icke med en sådan maskin. I Sverige har man
upp till tre maskiner för en och samma tidning.
Inom samma officin hittar man kanske ännu
flera, om man producerar flera tidningar av olika
format.
DK 655.002.5
Olika slag av moderna gjutmaskiner
Genom arbetets koncentrering till en mycket
kort tid är det svårt att utnyttja personalen under
den övriga delen av arbetstiden, och en
dimensionering av en stereotypavdelning för att ta hand
om t.ex. åtta formar på 5 minuter utan att sladda
efter skulle bli särdeles oekonomiskt. Man måste
därför i allmänhet räkna med någon sladdning.
De moderna gjutmaskiner som finnas, äro av
två olika huvudtyper:
1. Den ena gjuter plattorna i stående läge med
övergöt, som avsågas. De mer eller mindre
automatiserade maskiner av denna typ som finnas,
representeras framför allt av den av amerikanen
Wood konstruerade "Autoplate" och
efterbildningar av denna. Det är den i Amerika och
England dominerande typen, som även vunnit ganska
stort insteg i Sverige på senare år, fig. 2.
2. Den andra gjuter plattan i liggande
ställning utan övergöt. Det är en djärv och elegant
konstruktion av schweizaren Winkler, fig. 3.
Smältgrytans uppvärmning
För att leverera det till smältningen av metallen
erforderliga värmet användas både kol, olja och
Fig. 1. Ett exempel pd hur sidornas färdigställande
fördelar sig pd tiden 23.30—2.00 för en 28-sidig tidning.
30 jan. 1943
55
