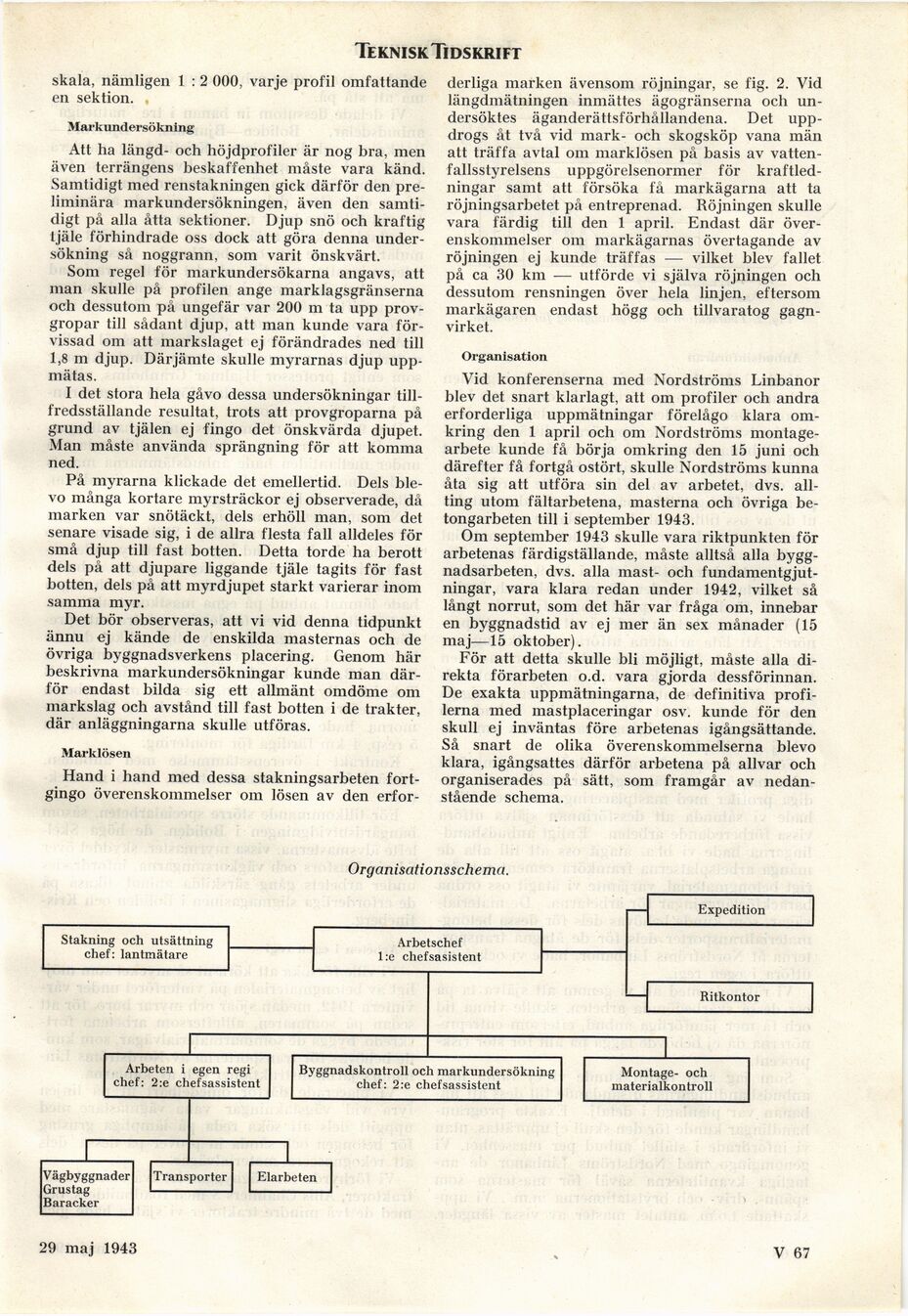

Teknisk Tidskrift
skala, nämligen 1 : 2 000, varje profil omfattande
en sektion.
Markundersökning
Att ha längd- och höjdprofiler är nog bra, men
även terrängens beskaffenhet måste vara känd.
Samtidigt med renstakningen gick därför den
preliminära markundersökningen, även den
samtidigt på alla åtta sektioner. Djup snö och kraftig
tjäle förhindrade oss dock att göra denna
undersökning så noggrann, som varit önskvärt.
Som regel för markundersökarna angavs, att
man skulle på profilen ånge marklagsgränserna
och dessutom på ungefär var 200 m ta upp
provgropar till sådant djup, att man kunde vara
förvissad om att markslaget ej förändrades ned till
1,8 m djup. Därjämte skulle myrarnas djup
uppmätas.
I det stora hela gåvo dessa undersökningar
tillfredsställande resultat, trots att provgroparna på
grund av tjälen ej fingo det önskvärda djupet.
Man måste använda sprängning för att komma
ned.
På myrarna klickade det emellertid. Dels
blevo många kortare myrsträckor ej observerade, då
marken var snötäckt, dels erhöll man, som det
senare visade sig, i de allra flesta fall alldeles för
små djup till fast botten. Detta torde ha berott
dels på att djupare liggande tjäle tagits för fast
botten, dels på att myrdjupet starkt varierar inom
samma myr.
Det bör observeras, att vi vid denna tidpunkt
ännu ej kände de enskilda masternas och de
övriga byggnadsverkens placering. Genom här
beskrivna markundersökningar kunde man
därför endast bilda sig ett allmänt omdöme om
markslag och avstånd till fast botten i de trakter,
där anläggningarna skulle utföras.
Marklösen
Hand i hand med dessa stakningsarbeten
fortgingo överenskommelser om lösen av den erforderliga
marken ävensom röjningar, se fig. 2. Vid
längdmätningen inmättes ägogränserna och
undersöktes äganderättsförhållandena. Det
uppdrogs åt två vid mark- och skogsköp vana män
att träffa avtal om marklösen på basis av
vattenfallsstyrelsens uppgörelsenormer för
kraftledningar samt att försöka få markägarna att ta
röjningsarbetet på entreprenad. Röjningen skulle
vara färdig till den 1 april. Endast där
överenskommelser om markägarnas övertagande av
röjningen ej kunde träffas — vilket blev fallet
på ca 30 km — utförde vi själva röjningen och
dessutom rensningen över hela linjen, eftersom
markägaren endast högg och tillvaratog
gagnvirket.
Organisation
Vid konferenserna med Nordströms Linbanor
blev det snart klarlagt, att om profiler och andra
erforderliga uppmätningar förelågo klara
omkring den 1 april och om Nordströms
montagearbete kunde få börja omkring den 15 juni och
därefter få fortgå ostört, skulle Nordströms kunna
åta sig att utföra sin del av arbetet, dvs.
allting utom fältarbetena, masterna och övriga
betongarbeten till i september 1943.
Om september 1943 skulle vara riktpunkten för
arbetenas färdigställande, måste alltså alla
byggnadsarbeten, dvs. alla mast- och
fundamentgjutningar, vara klara redan under 1942, vilket så
långt norrut, som det här var fråga om, innebar
en byggnadstid av ej mer än sex månader (15
maj—15 oktober).
För att detta skulle bli möjligt, måste alla
direkta förarbeten o.d. vara gjorda dessförinnan.
De exakta uppmätningarna, de definitiva
profilerna med mastplaceringar osv. kunde för den
skull ej inväntas före arbetenas igångsättande.
Så snart de olika överenskommelserna blevo
klara, igångsattes därför arbetena på allvar och
organiserades på sätt, som framgår av
nedanstående schema.
 |
| Organisationsschema. |
29 maj 1943
V 67
