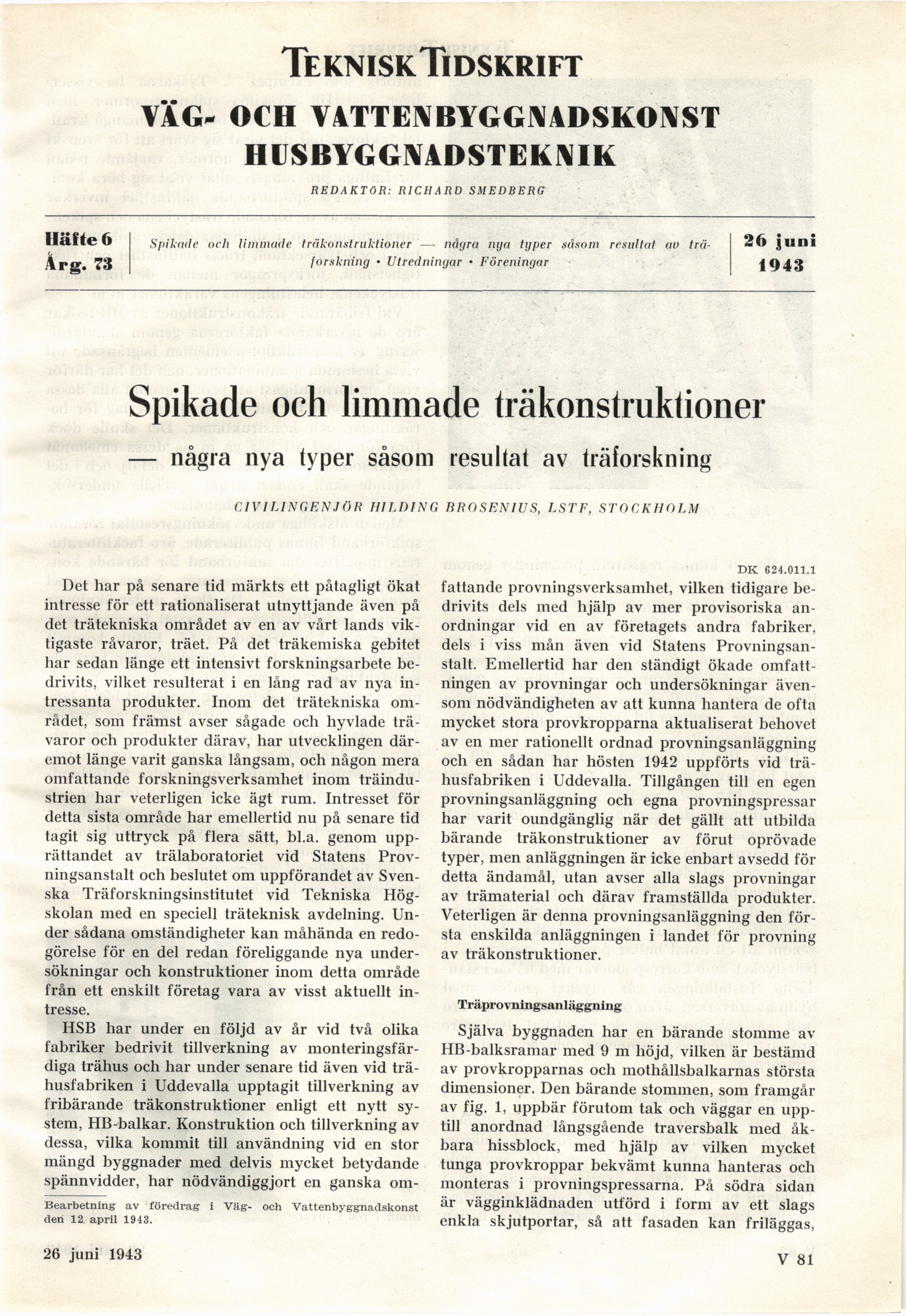

TekniskTidskrift
VÄG- OCH V4TTENBYGGNADSKONST
HIJSBYGGNADSTEKNIK
redaktör: richard smedberg
Spikade och limmade träkonstruktioner — några nija typer såsom resultat av
trä-forskning • Utredningar • Föreningar
Spikade och limmade träkonstruktioner
— några nya typer såsom resultat av träforskning
CIVILINGENJÖR HILDING RROSEN1US, LSTF, STOCKHOLM
Det har på senare tid märkts ett påtagligt ökat
intresse för ett rationaliserat utnyttjande även på
det trätekniska området av en av vårt lands
viktigaste råvaror, träet. På det träkemiska gebitet
har sedan länge ett intensivt forskningsarbete
bedrivits, vilket resulterat i en lång rad av nya
intressanta produkter. Inom det trätekniska
området, som främst avser sågade och hyvlade
trävaror och produkter därav, har utvecklingen
däremot länge varit ganska långsam, och någon mera
omfattande forskningsverksamhet inom
träindustrien har veterligen icke ägt rum. Intresset för
detta sista område har emellertid nu på senare tid
tagit sig uttryck på flera sätt, bl.a. genom
upprättandet av trälaboratoriet vid Statens
Provningsanstalt och beslutet om uppförandet av
Svenska Träforskningsinstitutet vid Tekniska
Högskolan med en speciell träteknisk avdelning.
Under sådana omständigheter kan måhända en
redogörelse för en del redan föreliggande nya
undersökningar och konstruktioner inom detta område
från ett enskilt företag vara av visst aktuellt
intresse.
HSB har under en följd av år vid två olika
fabriker bedrivit tillverkning av
monteringsfärdiga trähus och har under senare tid även vid
trähusfabriken i Uddevalla upptagit tillverkning av
fribärande träkonstruktioner enligt ett nytt
system, HB-balkar. Konstruktion och tillverkning av
dessa, vilka kommit till användning vid en stor
mängd byggnader med delvis mycket betydande
spännvidder, har nödvändiggjort en ganska om-
Bearbetning av föredrag i Väg- och Vattenbyggnadskonst
den 12 april 1943.
DK 624.011.1
fattande provningsverksamhet, vilken tidigare
bedrivits dels med hjälp av mer provisoriska
anordningar vid en av företagets andra fabriker,
dels i viss mån även vid Statens
Provningsanstalt. Emellertid har den ständigt ökade
omfattningen av provningar och undersökningar
ävensom nödvändigheten av att kunna hantera de ofta
mycket stora provkropparna aktualiserat behovet
av en mer rationellt ordnad provningsanläggning
och en sådan har hösten 1942 uppförts vid
trähusfabriken i Uddevalla. Tillgången till en egen
provningsanläggning och egna provningspressar
har varit oundgänglig när det gällt att utbilda
bärande träkonstruktioner av förut oprövade
typer, men anläggningen är icke enbart avsedd för
detta ändamål, utan avser alla slags provningar
av trämaterial och därav framställda produkter.
Veterligen är denna provningsanläggning den
första enskilda anläggningen i landet för provning
av träkonstruktioner.
Träprovningsanläggning
Själva byggnaden har en bärande stomme av
HB-balksramar med 9 m höjd, vilken är bestämd
av provkropparnas och mothållsbalkarnas största
dimensioner. Den bärande stommen, som framgår
av fig. 1, uppbär förutom tak och väggar en
upptill anordnad långsgående traversbalk med
åkbara hissblock, med hjälp av vilken mycket
tunga provkroppar bekvämt kunna hanteras och
monteras i provningspressarna. På södra sidan
är vägginklädnaden utförd i form av ett slags
enkla skjutportar, så att fasaden kan friläggas,
28 aug. 1943
V 81
26 juni
1943
Häfte 6
Arg. 73
