Maskin för räkning
av pappersark

Civilingenjör Sven Gideon, Stockholm

681.628 : 681.621.677

För maskinell räkning av papper har många maskiner
och hjälpmedel konstruerats. Här kan nämnas ett
räkneverktyg konstruerat som en penna med
fjäderbelastad spets. Pennan dras över pappersarkens kanter vilka
ligger förskjutna i förhållande till varandra. Spetsens
rörelser omvandlas till elektriska impulser vilka förstärks
och matar ett räkneverk. Noggrannheten uppges vara ca
99 »/o, vilket dock ej räcker för räkning av papper för
värdetryck, där man fordrar hundraprocentig säkerhet.

För mindre arkformat har byggts maskiner som i
princip utformats som en tryckpress med iläggare, en kort
bana och en avläggare, varvid man även utnyttjat
möjligheten att trycka på pappersarken som går igenom
maskinen. Arken räknas elektriskt genom att en strömkrets sluts
eller bryts för varje ark som går igenom. Även maskiner
försedda med fotocell för räkningen har konstruerats.

Ytterligare kan nämnas en typ som är ansluten till en
tryckpress och som, styrd av impulser från de genom
maskinen gående arken, lägger markeringsremsor mellan t.ex.
varje hundratal ark i avläggningsstapeln.

Ingen av de nämnda pappersräkningsmaskinerna var
emellertid särdeles snabb och framför allt icke helt
tillförlitlig. Ingenjör Axel Rosswall vid Riksbankens
sedeltryckeri började därför målmedvetet att arbeta på
konstruktionen av en hundraprocentigt tillförlitlig maskin,
som skulle kunna räkna hela pappersstaplar utan att
deformera pappersarken. Det stränga kravet på
tillförlitlighet var dikterat av att maskinen i första hand skulle
användas för kontrollräkning av papper inom ett
värdetryckeri och där ersätta den handräkning som förekom
mellan varje arbetstempo.

Ett av de viktigaste momenten vid räkningen är
särskiljandet av arken som måste vara synnerligen effektivt. Med
sina erfarenheter från iläggningsapparater för
tryckpres-sar ansåg konstruktören att det bästa sättet var att
använda vakuum. Arken skulle ett efter ett sugas fast vid
ett munstycke, detta munstycke skulle få en rörelse i
förhållande till arket så att arkets hörn bröts loss från
intill-liggande ark och därefter på mekanisk väg dras bort från
munstycket som då kunde suga till sig nästa ark.

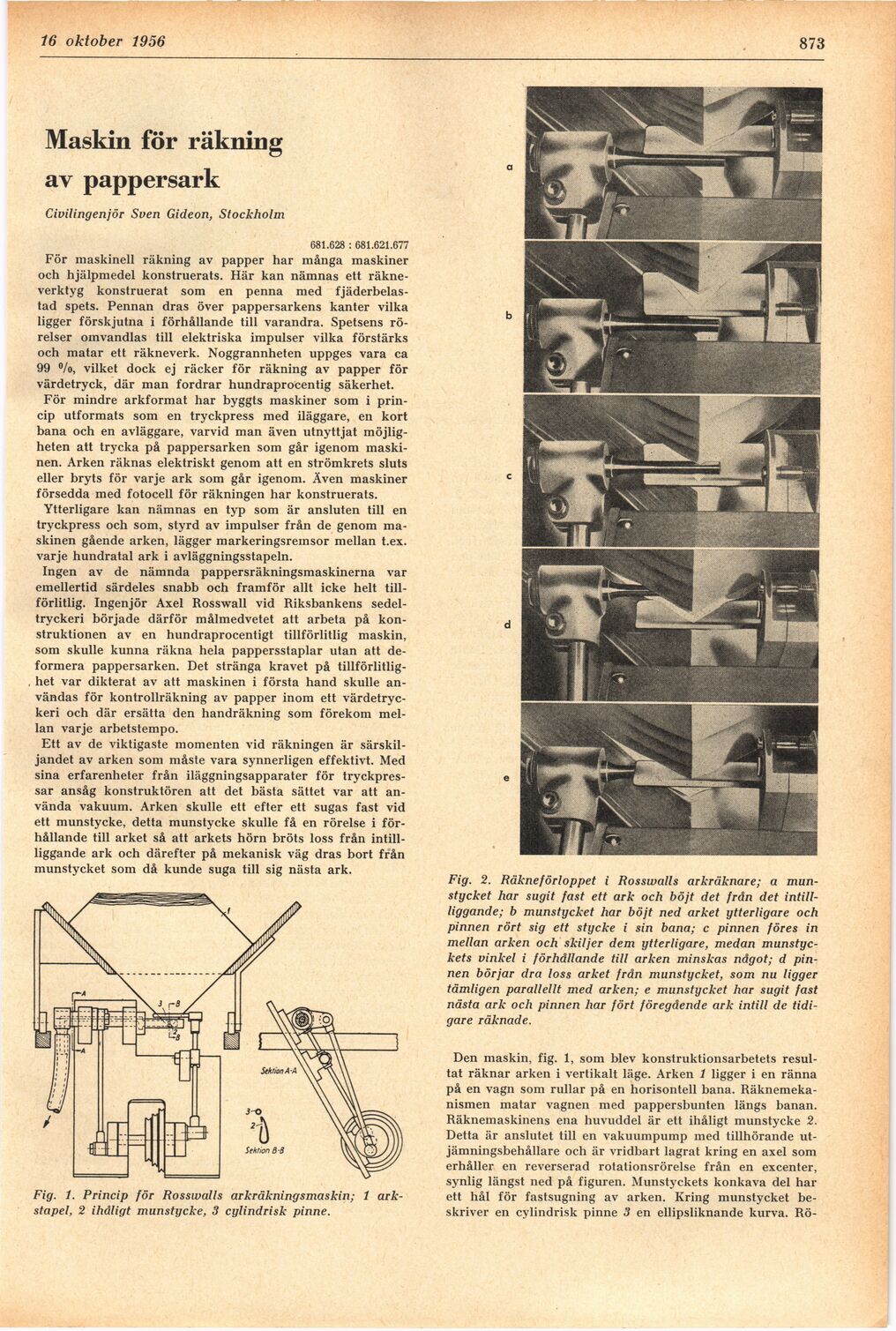

Fig. 1. Princip för Rosswalls arkräkningsmaskin; 1
arkstapel, 2 ihåligt munstycke, 3 cylindrisk pinne.

Fig. 2. Räkneförloppet i Rosswalls arkräknare; a
munstycket har sugit fast ett ark och böjt det från det
intill-liggande; b munstycket har böjt ned arket ytterligare och
pinnen rört sig ett stycke i sin bana; c pinnen föres in
mellan arken och skiljer dem ytterligare, medan
munstyckets vinkel i förhållande till arken minskas något; d
pinnen börjar dra loss arket från munstycket, som nu ligger
tämligen parallellt med arken; e munstycket har sugit fast
nästa ark och pinnen har fört föregående ark intill de
tidigare räknade.

Den maskin, fig. 1, som blev konstruktionsarbetets
resultat räknar arken i vertikalt läge. Arken 1 ligger i en ränna
på en vagn som rullar på en horisontell bana.
Räknemeka-nismen matar vagnen med pappersbunten längs banan.
Räknemaskinens ena huvuddel är ett ihåligt munstycke 2.
Detta är anslutet till en vakuumpump med tillhörande
utjämningsbehållare och är vridbart lagrat kring en axel som
erhåller en reverserad rotationsrörelse från en excenter,
synlig längst ned på figuren. Munstyckets konkava del har
ett hål för fastsugning av arken. Kring munstycket
beskriver en cylindrisk pinne 3 en ellipsliknande kurva. Rö-
