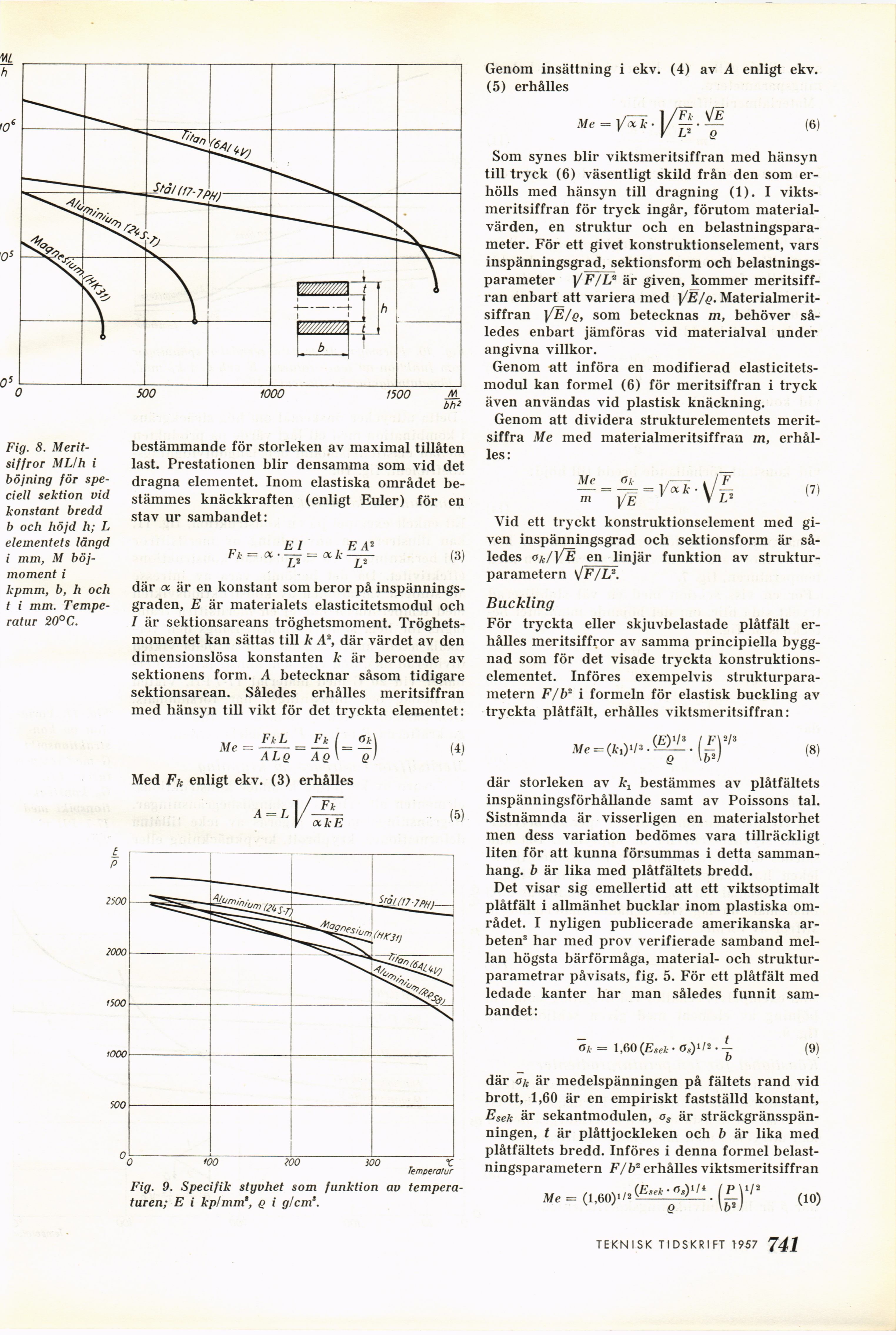

Fig. 8.
Meritsiffror ML/h i
böjning för
speciell sektion vid
konstant bredd
b och höjd h; L
elementets längd
i mm, M
böj-moment i
kpmm, b, h och
t i mm.
Temperatur 20°C.
bestämmande för storleken av maximal tillåten
last. Prestationen blir densamma som vid det
dragna elementet. Inom elastiska området
bestämmes knäckkraften (enligt Euler) för en
stav ur sambandet:
El E A2
Fk =«•-=«* —
(3)
där a. är en konstant som beror på
inspännings-graden, E är materialets elasticitetsmodul och
i är sektionsareans tröghetsmoment.
Tröghetsmomentet kan sättas till k A2, där värdet av den
dimensionslösa konstanten k är beroende av
sektionens form. A betecknar såsom tidigare
sektionsarean. Således erhålles meritsiffran
med hänsyn till vikt för det tryckta elementet:
Me
FkL = Fk (
A Lo Aq\ pl
AL Q AQ \ Q
Med Fk enligt ekv. (3) erhålles
V ock
E
(4)
(5)
Fig. 9. Specifik styvhet som funktion av
temperaturen; E i kp/mm*, Q i g!cm’.
Genom insättning i ekv. (4) av a enligt ekv.
(5) erhålles
(6)
Som synes blir viktsmeritsiffran med hänsyn
till tryck (6) väsentligt skild från den som
erhölls med hänsyn till dragning (1). I
viktsmeritsiffran för tryck ingår, förutom
materialvärden, en struktur och en
belastningsparameter. För ett givet konstruktionselement, vars
inspänningsgrad, sektionsform och
belastningsparameter |/F/U2 är given, kommer
meritsiffran enbart att variera med ]/E/q.
Materialmerit-siffran ]/Ë/q, som betecknas m, behöver
således enbart jämföras vid materialval under
angivna villkor.
Genom att införa en modifierad
elasticitetsmodul kan formel (6) för meritsiffran i tryck
även användas vid plastisk knäckning.
Genom att dividera strukturelementets
meritsiffra Me med materialmeritsiffraii m,
erhålles:
Me Ok _/—r
— = —t; = Vock
m ]/E
\/b
(7)
Vid ett tryckt konstruktionselement med
given inspänningsgrad och sektionsform är
således Ok/VË en linjär funktion av
strukturparametern \Jf/lz.
Buckling
För tryckta eller skjuvbelastade plåtfält
erhålles meritsiffror av samma principiella
byggnad som för det visade tryckta
konstruktionselementet. Införes exempelvis
strukturparametern F/b2 i formeln för elastisk buckling av
tryckta plåtfält, erhålles viktsmeritsiffran:
Me = (ki)ll3
(8)
där storleken av bestämmes av plåtfältets
inspänningsförhållande samt av Poissons tal.
Sistnämnda är visserligen en materialstorhet
men dess variation bedömes vara tillräckligt
liten för att kunna försummas i detta
sammanhang. b är lika med plåtfältets bredd.
Det visar sig emellertid att ett viktsoptimalt
plåtfält i allmänhet bucklar inom plastiska
området. I nyligen publicerade amerikanska
arbeten3 har med prov verifierade samband
mellan högsta bärförmåga, material- och
strukturparametrar påvisats, fig. 5. För ett plåtfält med
ledade kanter har man således funnit
sambandet:
Gà = 1,60 (Esek • O*)1’2’
(9)
där ajf är medelspänningen på fältets rand vid
brott, 1,60 är en empiriskt fastställd konstant,
Esek är sekantmodulen, as är
sträckgränsspänningen, t är plåttjockleken och b är lika med
plåtfältets bredd. Införes i denna formel
belastningsparametern F/b2 erhålles viktsmeritsiffran
(10)
