timmens sista slag framträda de tolf apostlarne och skrida
i en rad förbi frälsaren, då hvar och en stannar och helsar
honom med en bugning med hufvudet och derför mottager
välsignelsen. TJnder tiden flaxar tuppen på det lilla tornet
bredvid med vingarna, lyfter sig i vädret, spänner ut fjädrarna
och gal. Hela uret är nära 18 meter högt och meddelar
ytterligare sina rörelser åt en särskild urtafla på bygnadens utsida.
Det berömda konstverket blef dock, ty värr, betydligt
ska-dadt vid Strassburgs bombardemang 1870 och har ännu ej
funnit någon ny Schwilgué, som varit i stånd att återställa det.

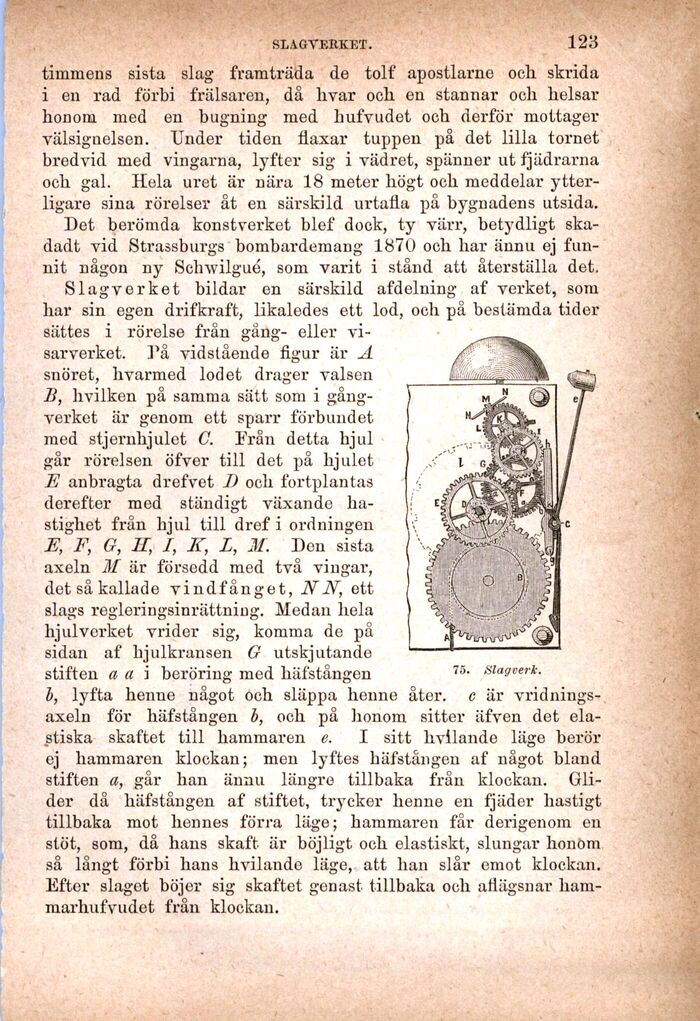

Slagverket bildar en särskild afdelning af verket, som
har sin egen drifkraft, likaledes ett lod, och på bestämda tider
sättes i rörelse från gång- eller
vi-sarverket. På vidstående figur är A
snöret, hvarmed lodet drager valsen
B, hvilken på samma sätt som i
gångverket är genom ett sparr förbundet
med stjernhjulet C. Från detta hjul
går rörelsen öfver till det på hjulet
E anbragta drefvet I) och fortplantas
derefter med ständigt växande
hastighet från hjul till dref i ordningen
E, Fy Gy Hy iy Ky Ly M. Den SlstU
axeln M är försedd med två vingar,
det så kallade vindfånget, NNy ett
slags regleringsinrättniug. Medan hela
hjulverket vrider sig, komma de på
sidan af hjulkransen G utskjutande
stiften a a i beröring med häfstången 75* slagverk,
by lyfta henne något och släppa henne åter. c är
vridnings-axeln för häfstången b, och på honom sitter äfven det
elastiska skaftet till hammaren e. I sitt hvilande läge berör
ej hammaren klockan; men lyftes häfstången af något bland
stiften ay går han ännu längre tillbaka från klockan.
Glider då häfstången af stiftet, trycker henne en fjäder hastigt
tillbaka mot hennes förra läge; hammaren får derigenom en
stöt, som, då hans skaft är böjligt och elastiskt, slungar honom
så långt förbi hans hvilande läge, att han slår emot klockan.
Efter slaget böjer sig skaftet genast tillbaka och aflägsnar
liam-marhufvudet från klockan.
