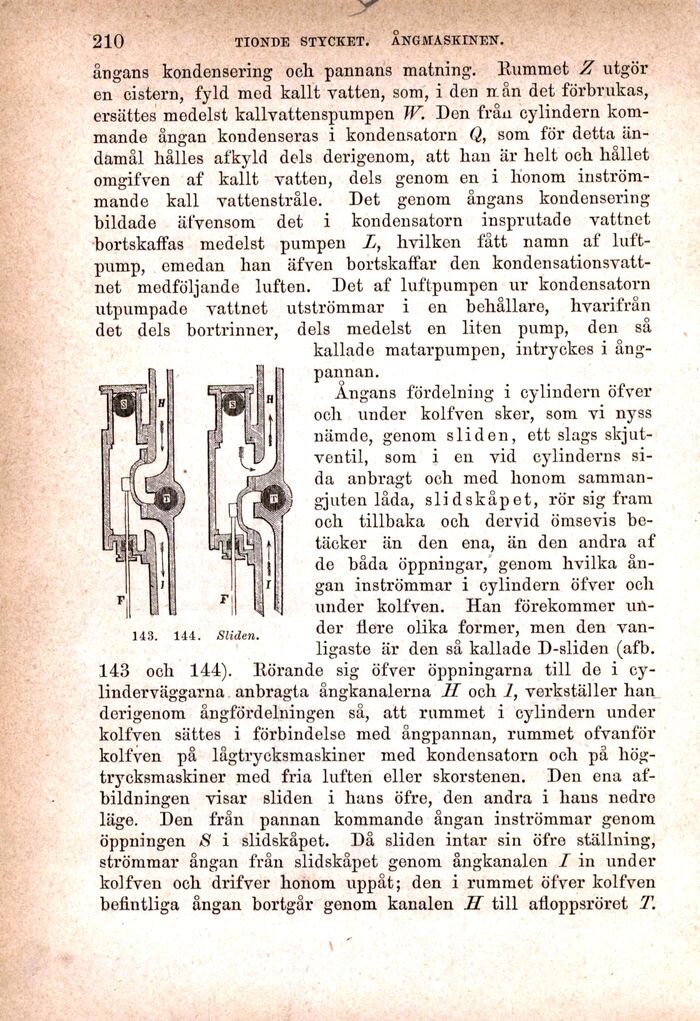

ångans kondensering och pannans matning. Rummet Z utgör
en cistern, fyld med kallt vatten, som, i den mån det förbrukas,
ersättes medelst kallvattenspumpen W. Den från cylindern
kommande ångan kondenseras i kondensatorn Q, som för detta
ändamål hålles afkyld dels derigenom, att han är helt och hållet
omgifven af kallt vatten, dels genom en i honom
inströmmande kall vattenstråle. Det genom ångans kondensering
bildade äfvensom det i kondensatorn insprutade vattnet
bortskaffas medelst pumpen L, hvilken fått namn af
luftpump, emedan han äfven bortskaffar den
kondensationsvatt-net medföljande luften. Det af luftpumpen ur kondensatorn
utpumpade vattnet utströmmar i en behållare, hvarifran
det dels bortrinner, dels medelst en liten pump, den sa
kallade matarpumpen, intryckes i
ångpannan.
Ångans fördelning i cylindern öfver
och under kolfven sker, som vi nyss
nämde, genom s lid en, ett slags
skjutventil, som i en vid cylinderns
sida anbragt och med honom
sammangjuten låda, slidskåpet, rör sig fram
och tillbaka och dervid ömsevis be-
täcker än den ena, än den andra af
de håda öppningar, genom hvilka
ångan inströmmar i cylindern öfver och
under kolfven. Han förekommer
under flere olika former, men den
vanligaste är den så kallade D-sliden (afb.
143 och 144). Rörande sig öfver öppningarna till de i
cylinderväggarna anbragta ångkanalerna II och i, verkställer han
derigenom ångfordelningen så, att rummet i cylindern under
kolfven sättes i förbindelse med ångpannan, rummet ofvanför
kolfven på lågtrycksmaskiner med kondensatorn och på hög-
trycksmaskiner med fria luften eller skorstenen. Den ena af-
bildningen visar sliden i hans öfre, den andra i hans nedre
läge. Den från pannan kommande ångan inströmmar genom
öppningen S i slidskåpet. Då sliden intar sin öfre ställning,
strömmar ångan från slidskåpet genom ångkanalen I in under
kolfven och drifver honom uppåt; den i rummet öfver kolfven
befintliga ångan bortgår genom kanalen H till afloppsröret T.
