’246 ANDRA DELEN. INSTRUMENT OCH APPARATER
Antennspolen S! kan som vanligt vara en utbytbar
honeycombspole, som avstämmes med den variabla kondensatorn Cj, under det
att högfrekvenstransformatorn består av de två sammanbyggda
spolarna S2 och S3, som avstämmas med den variabla kondensatorn C2.
Alla övriga storlekar äro precis lika med dem i föregående
strömsche-mata. Det må blott anmärkas, att gallerkondensatorn C3 (300 cm.)
och gallerläckan R2 (2 millioner ohm) användas, enär andra lampan
är detektor under det att den borde användas först för tredje lampan,
för så vitt man vill hava 2 högfrekvenslampor. I så fall skulle alltså
den ena förbindelsen från högfrekvenstransformatorns
sekundärlindning föras direkt till andra lampans galler.
Den i fig. 108 b framställda s. k. motståndskopplingen brukas både
till hög- och
lågfrekvensförstärkning. Här ses
visserligen motståndskopplingen
endast som
lågfrekvensförstärkare, men, då
förbindelsenätet är precis detsamma
torde det icke möta några
svårigheter att tillämpa
användningen härpå. Första
lampans galler påverkas på
vanligt sätt av
svängningsspänningarna i
antennkretsen. Då man tänker sig, att en gallerkondensator C2 på 300
cm. och en gallerläcka Rx på två millioner ohm kommer till
användning, verkar alltså första lampan som detektor, och i dess
anod-tilledning komma därför de likriktade "hörbara" strömimpulserna att
gå. I lampornas anodtilledningar äro nu inskjutna de två motstånden
R„ och R5, och dessa motstånd giva anledning till varierande
spänningar i anoderna, allt efter strömmarna genom motstånden.
Spänningsvariationerna överföras till nästa lampas galler genom en
kondensator med avledning till lampans glödtråd, och i’ denna lampa
uppträder därefter ännu kraftigare anodströmmar.
I detta fall, då de två sista lamporna äro motståndskopplade
låg-frekvenslampor, bör man välja C2 — 5,000 cm. och C4 = c:a 10,000
cm., under det att man kan taga R„ = i/2 million ohm.
Motståndskopplingen är en utmärkt anordning till förstärkning av
hörbara signaler, i det att den är enkel och giver ett mycket rent ljud,
fritt från förvrängningar. Den verkar emellertid i regel mindre
förstärkande än motsvaande anodning med lågfekvenstransformato-

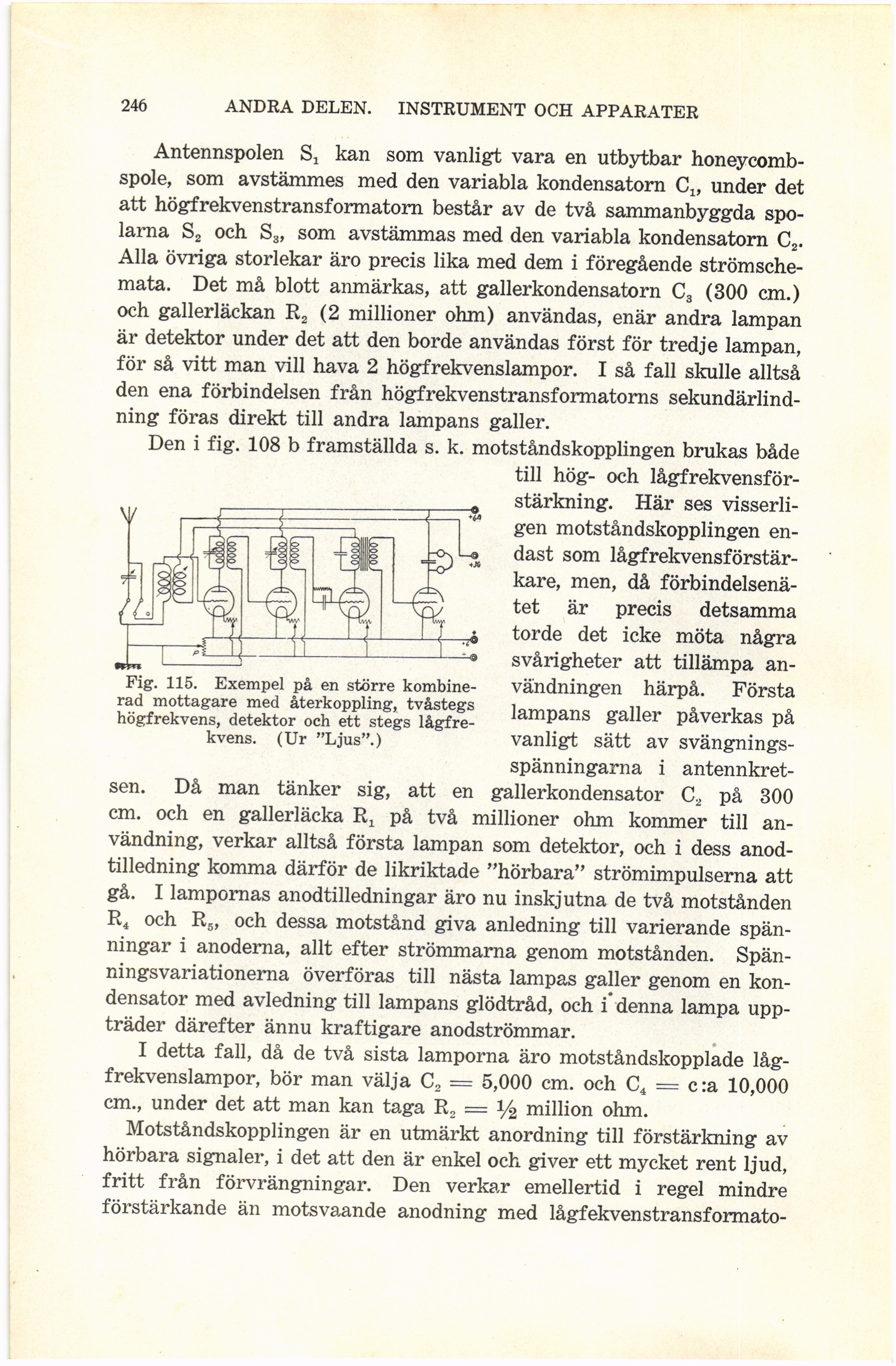

Fig. 115. Exempel på en större
kombinerad mottagare med återkoppling, tvåstegs
högfrekvens, detektor och ett stegs
lågfrekvens. (Ur "Ljus".)
